Möchten Sie Ihre Pflanzen optimal pflegen, selbst wenn Sie mal nicht zu Hause sind? Unser DIY-Elektronik Set für Automatische Pflanzenbewässerung ist die perfekte Lösung für grüne Daumen und Hobby-Maker, die ihre Pflanzen liebevoll pflegen möchten, ohne sich ständig Sorgen machen zu müssen.
Dieses Set ermöglicht es Ihnen, eine intelligente Bewässerungslösung zu erstellen, die die Feuchtigkeit Ihrer Pflanzen überwacht und automatisch bewässert, sobald es nötig ist.
Benötigte Komponenten

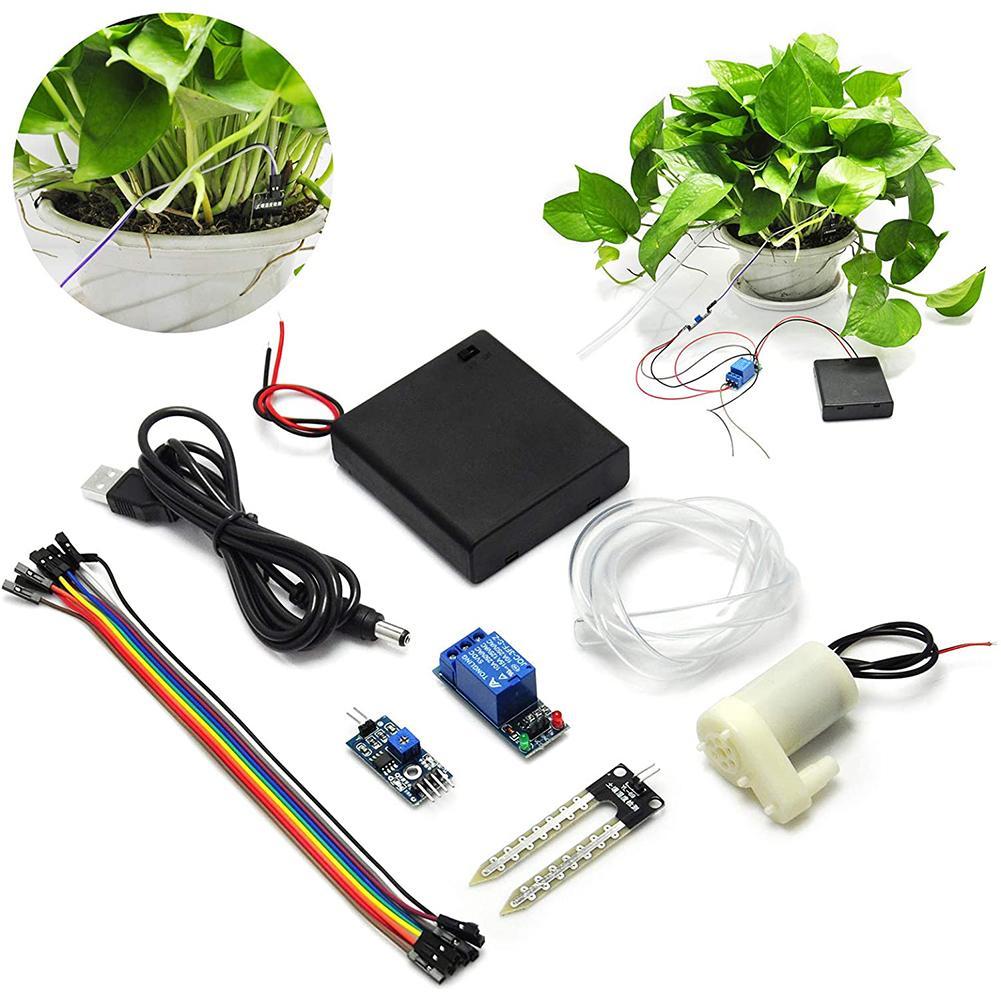

1x DIY-Elektronik Set für automatische Pflanzenbewässerung bestehend aus:
- Feuchtigkeitssensor + Anschlussplatine
- DC-USB Kabel
- 1m PVC-Schlauch
- 1 Kanal Relais
- Dupontkabel
- DC-Pumpe
- Batteriegehäuse

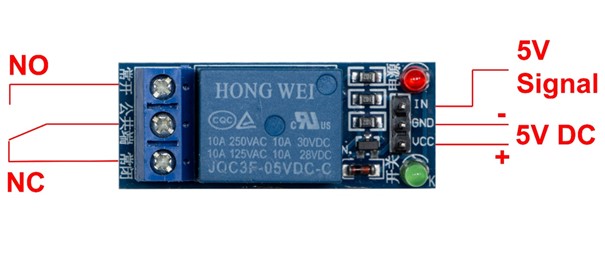

Pinbelegung 1 Kanal Relais 5V
- NO (Normally Open): Bei der NO-Konfiguration ist das Relais immer offen. Es fließt kein Strom, bis ein Signal den Stromkreis schließt.
- COM: Gemeinsamer Pin
- NC (Normally Closed): Bei der NC-Konfiguration, ist das Relais standardmäßig geschlossen. Es fließt Strom, bis ein Signal den Stromkreis öffnet.

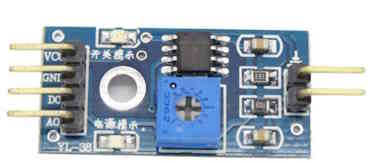

Pinbelegung Sensorplatine
- VCC -> Stromversorgung mit 3,3 – 5V
- GND -> GND (Masse)
- DO -> Digital Output (Digitaler Signal-Ausgang)
- AO -> Analog Output (Analoger Signal-Ausgang – Wird bei diesem Set nicht angeschlossen)

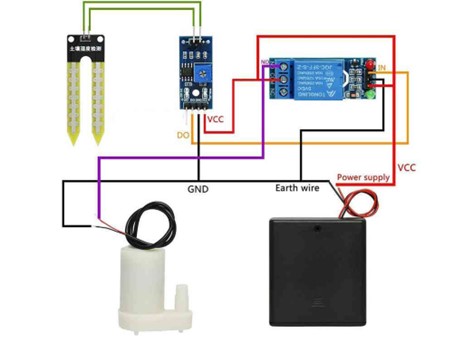

Anschlussplan
Anleitung
- Relais und Anschlussplatine des Sensors mit 5V und GND verbinden
- Schwarzes Kabel der Pumpe (GND) ans schwarze Kabel der 5V Stromversorgung anschließen
- Rotes Kabel der Pumpe an NO des Relais anschließen
- Anschlussplatine D0 an den IN-Pin des Relais anschließen
- Anschlussplatine mit dem Sensor verbinden
Mit dem Potentiometer an der Platine kann die Empfindlichkeit eingestellt werden, ab wann das Relais die Pumpe einschalten soll.
Guter Bausatz mit Schwächen
Im Grunde ist es ein schöner und nützlicher Bausatz. Darum habe ich auch 3 Stück gekauft. Allerdings gibt es ein paar verbesserungswürdige Punkte.
Zum einen sind die Adern der Pumpe extrem dünn. Um sie in den Klemmanschlüssen auf der Relaisplatine fest zu bekommen muß man sie doppelt nehmen.
Abgesehen davon sind sie sehr kurz, so das der Wasserbehälter nicht tiefer als etwa 10cm sein sollte, um die Steuerplatine noch auf die Fensterbank, oder wo immer man die Gießautomatik hinstellen will, ablegen kann. Die Versorgungsspannung der Sensorplatine sollte 3.3 - 5 Volt betragen. in die mitgelieferte Batteriebox werden 4 1.5V-Zellen eingelegt. Macht zusammen 6V. Dadurch läuft die Pumpe so schnell, das ein 0,5 Liter Becher in wenigen Sekunden leergelutscht ist. Das mitgelieferte USB-DC-KAbel hilft leider auch nicht weiter. Wenn man das zur Stromversorgung mit einem 5V-USB-Steckernetzteil nutzen möchte, fehlt allerdings noch ein Adapter von Klinkenbuchse auf Schraubklemme. Dann könnte man die Batteriebox ganz weg lassen und dadurch Batteriemüll vermeiden. Der angeblich 1m lange PVC-Schlauch war bei dem ersten Bausatz genau 35cm lang und bei den beiden anderen 50cm. Bei allen Bausätzen also weit von den 100cm weg. Ist das jemals kontrolliert worden???? Grundsätzlich bekommt man aber eine Grundausstattung um mit etwas Eigeninitiative und ein paar Euros eine automatische Bewässerung zu bauen. Das Pumpenkabel läßt sich durch anlöten von zwei etwas dickeren Adern und dem anschließenden Abdichten mit Schrumpfschlauch der innen Kleber hat verlängern. Wenn man Wert auf die Optik legt kann man das Ganze noch in ein kleines Gehäuse packen, was die Elektronik auch vor Feuchtigkeit schützen würde.
