1 Kanal Relais Modul mit Arduino ansteuern

Benötigte Komponenten

• Arduino UNO kompatibles Board
• Relais Modul
• 5mm LED
• Breadboard
• 220 Ohm Widerstand

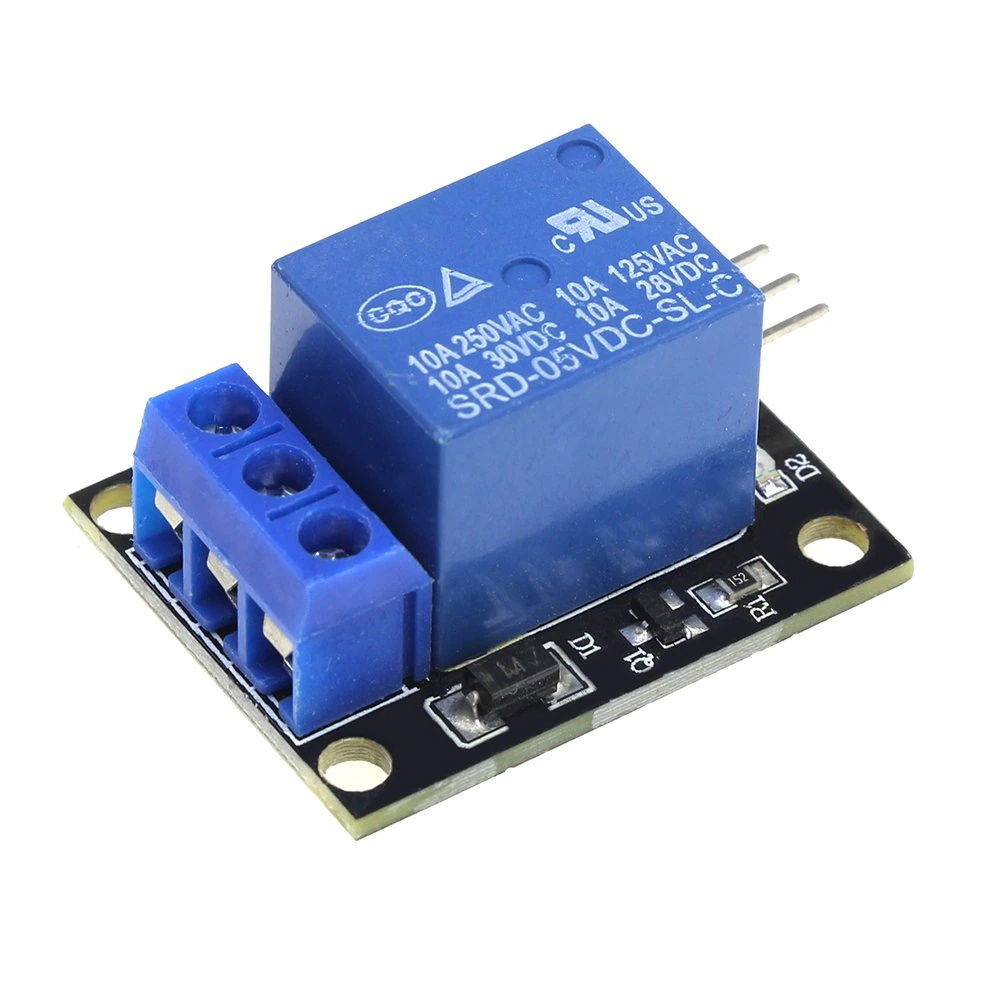

Übersicht

Mit diesem 1 Kanal Relais 5V Modul können Sie eine große Last einfach über den 5V-Anschluss eines Mikrocontrollers, wie einem Raspberry Pi oder Arduino, ansteuern und schalten. Das Relais kann verwendet werden um leistungsstarke Elektronik wie zum Beispiel AC- oder DC-Motoren zu steuern. Dabei ist es durch den einen digitalen Eingang besonders einfach in der Handhabung. Über die Header Pins kann 1 Kanal 5V Relais einfach mit Dupont-Kabeln an den Arduino angeschlossen werden. Die zu schaltende Last wird über die Schraubklemmen angeschlossen. Die Ansteuerung besteht aus VCC (+), GND (-) und dem Signal Pin (S). Das Relais schaltet bei anliegenden 5V auf dem Eingang (High-Level).

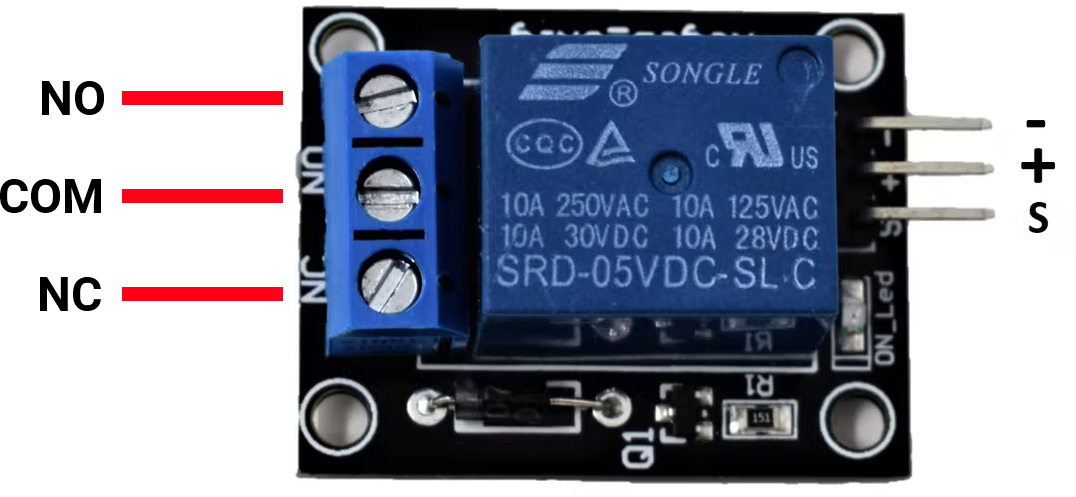

Pinbelegung

• COM: Gemeinsamer Pin
• NC (Normally Closed): Bei der NC-Konfiguration, ist das Relais standardmäßig geschlossen. Es fließt Strom, bis ein Signal den Stromkreis öffnet.
• NO (Normally Open): Bei der NO-Konfiguration ist das Relais immer offen. Es fließt kein Strom, bis ein Signal den Stromkreis schließt.

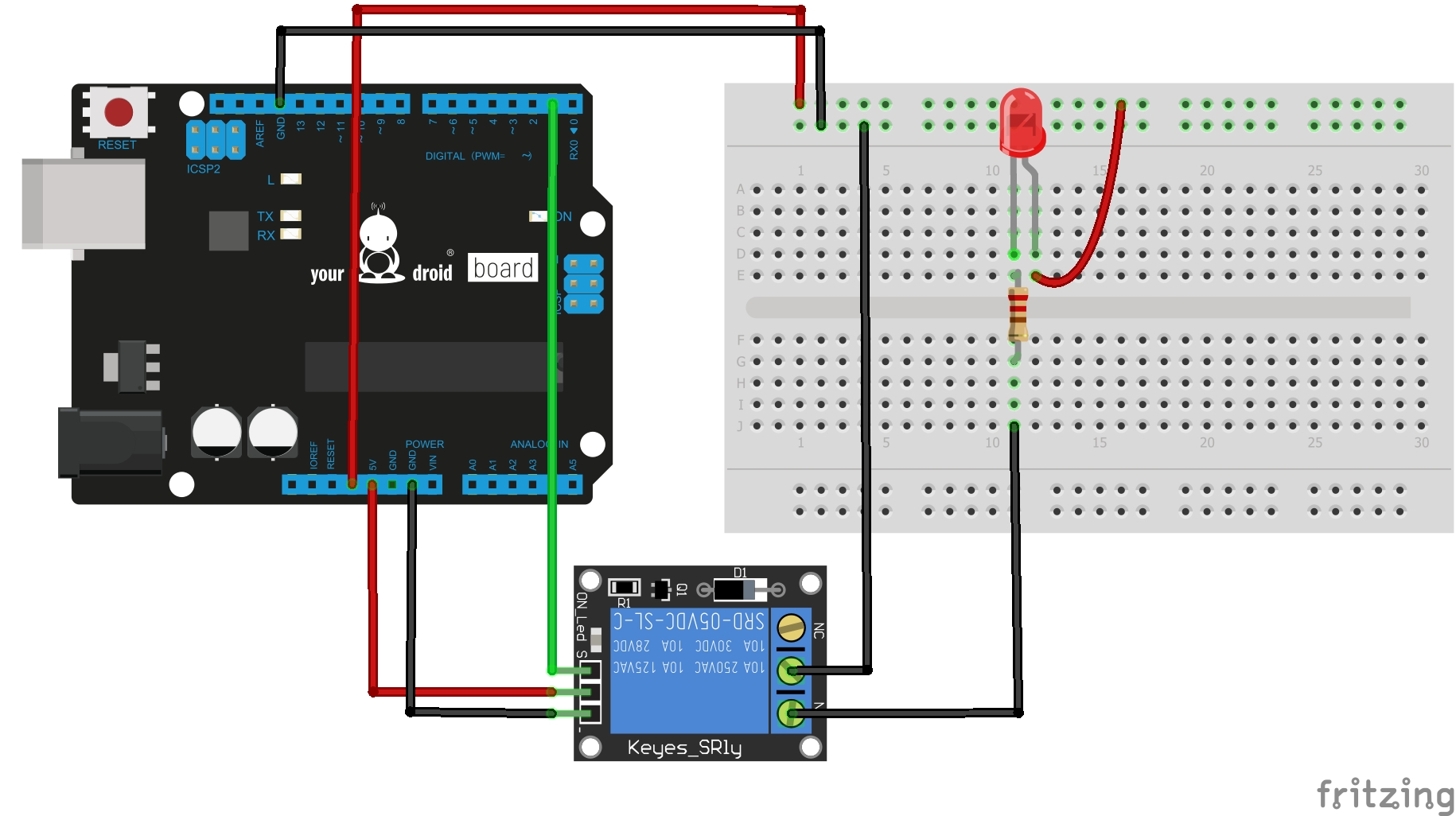

Anschlussplan

Code

const int RELAIS = 2; // Relais-Pin am Arduino

void setup() {
pinMode(RELAIS, OUTPUT); // Relais Pins als Ausgang deklarieren
}

void loop() {
digitalWrite(RELAIS, HIGH); //RELAIS an

delay(500); //500ms Pause

digitalWrite(RELAIS, LOW); //RELAIS aus
delay(5000); // 500ms Pause
}
