Mit diesem Modul können Sie Ihren Raspberry Pi Pico um 16 PWM Ausgänge erweitern, die extern mit Strom versorgt werden können. Sie können das Modul mit 6-12V Versorgen, der integrierte 5V 3A Spannungsregler sorgt dabei für eine konstante Stromversorgung.
Features
Standard Raspberry Pi Pico Header, unterstützt Raspberry Pi Pico Serie Boards

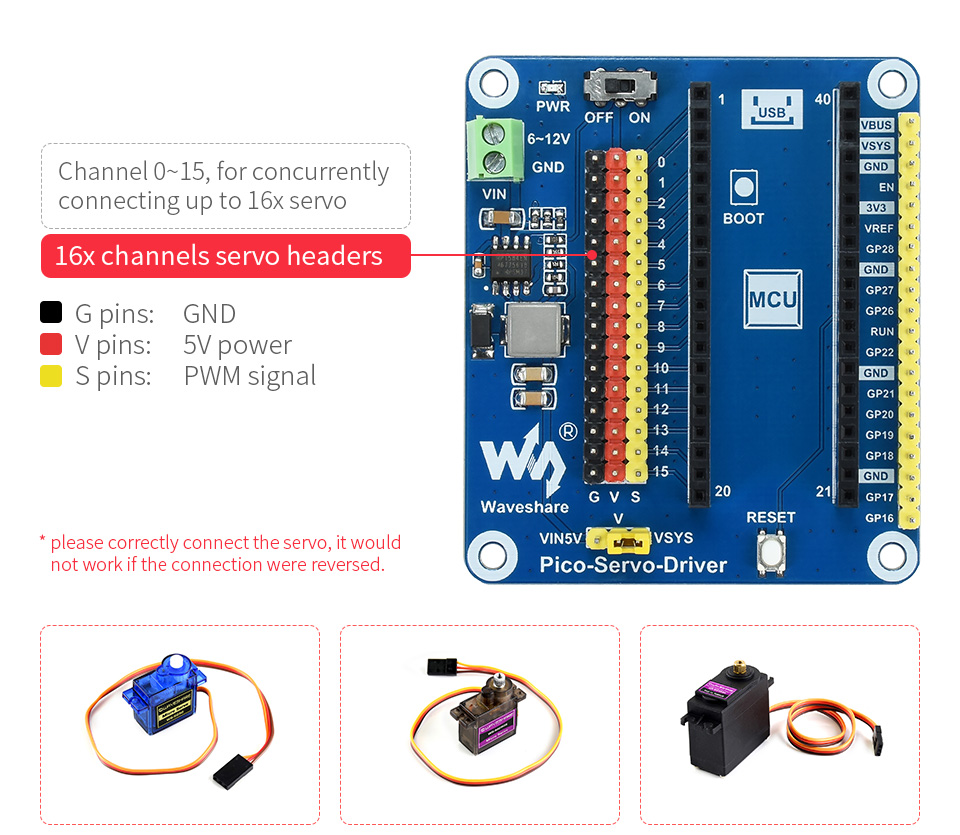

Bis zu 16-Kanal-Servo/PWM-Ausgänge, 16-Bit-Auflösung für jeden Kanal

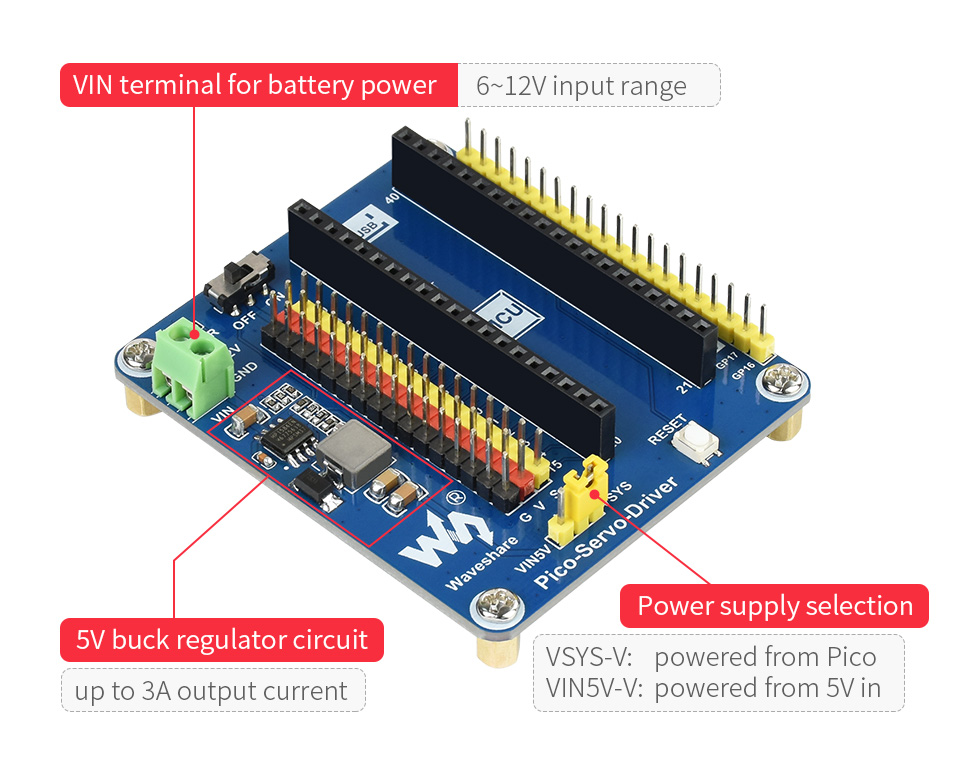

Integrierter 5V-Regler, bis zu 3A Ausgangsstrom, ermöglicht Batteriespeisung über den VIN-Anschluss

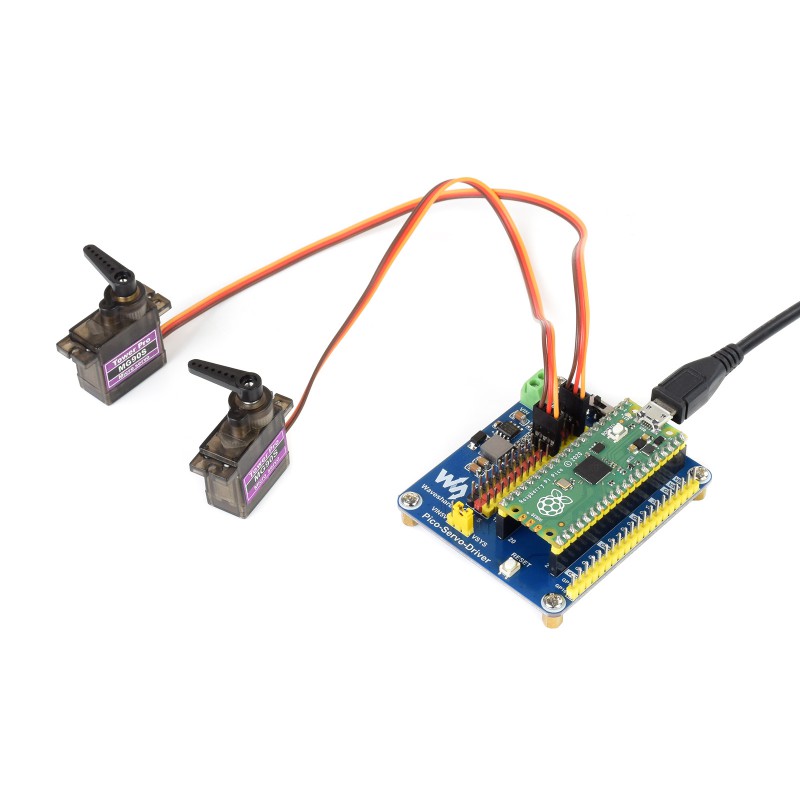

Standard-Servo-Schnittstelle, unterstützt gängige Servos wie SG90, MG90S, MG996R, etc.

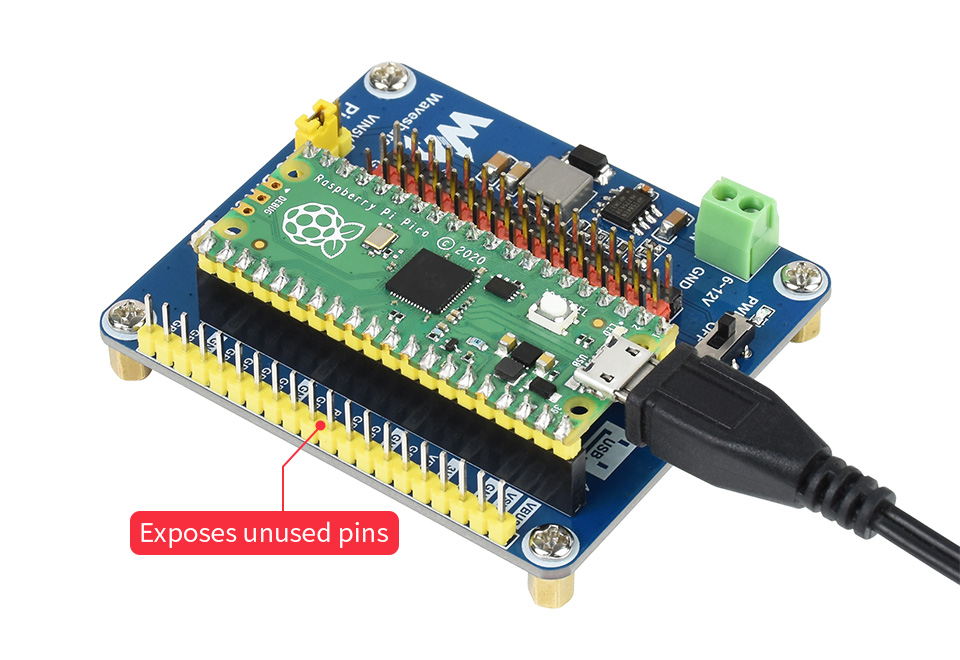

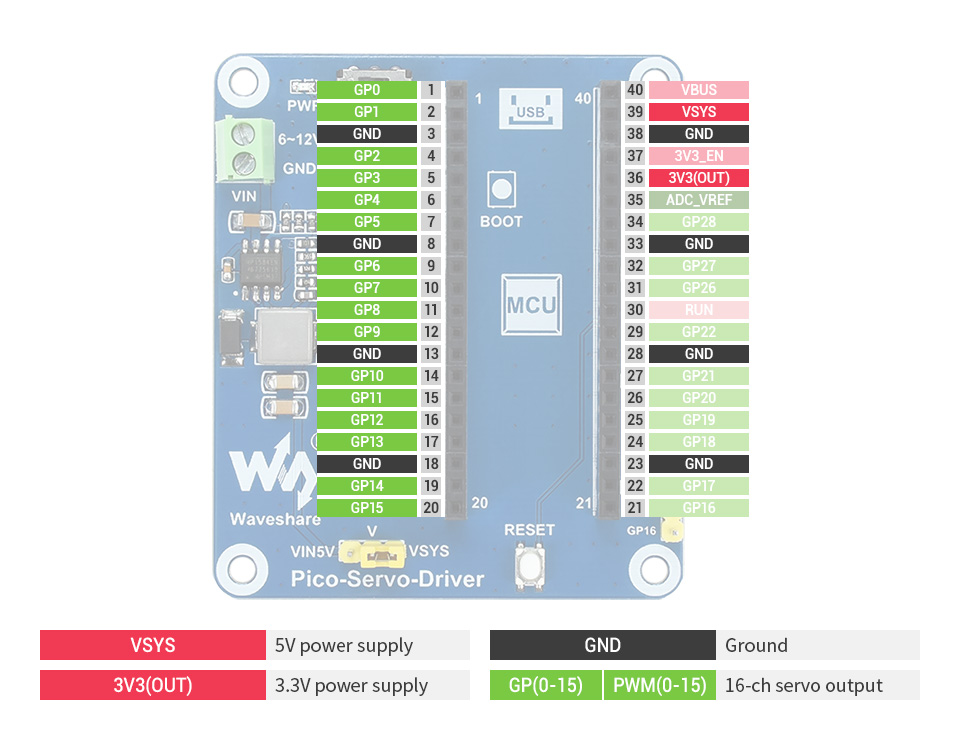

Legt ungenutzte Pins des Pico frei, einfache Erweiterung
Details
Betriebsspannung: 5V (Pico) oder 6~12V (VIN-Anschluss)
Logikspannung: 3,3V
Servo-Spannungspegel: 5V
Steuerschnittstelle: GPIO

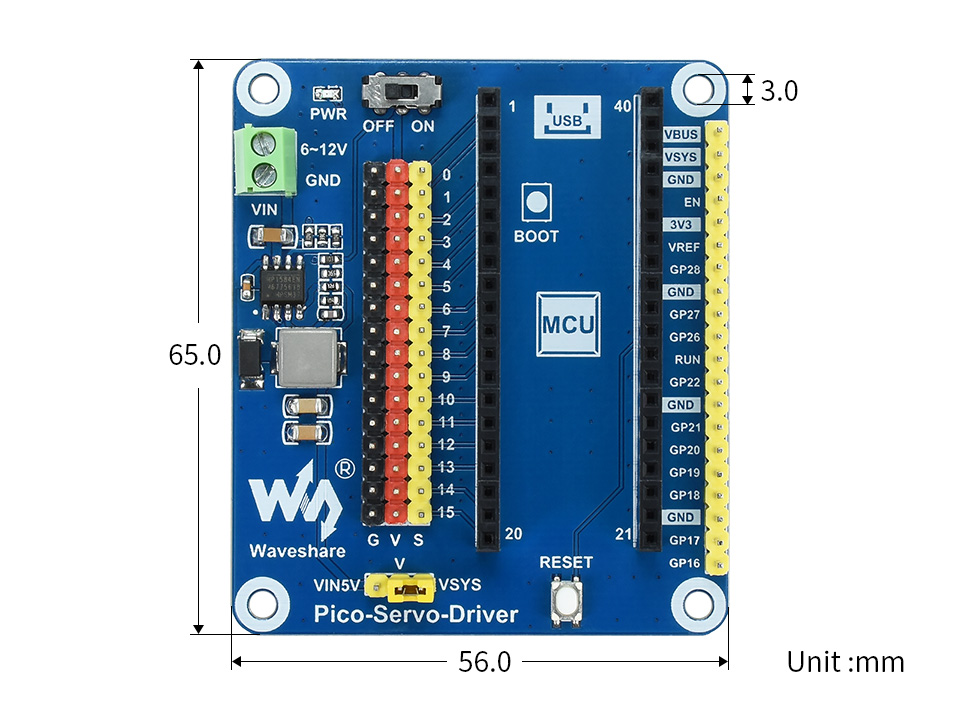

Größe der Montageöffnung: 3.0mm
Abmessungen: 65 × 56mm
Lieferumfang
1x Waveshare Servo Driver Modul für Raspberry Pi Pico 16 Kanal
Achtung: Raspberry Pi Pico Board NICHT im Lieferumfang!
