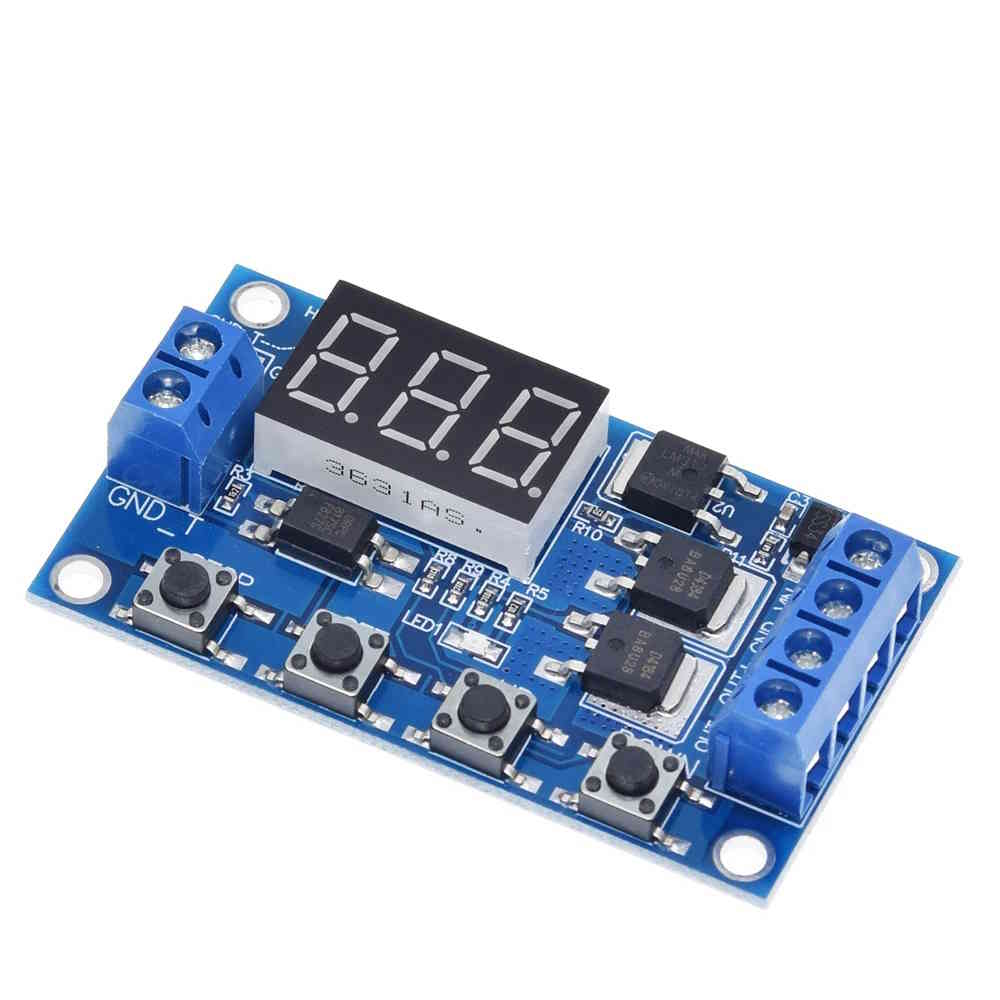

Verzögerungssswitch Timer Relais Modul 5-36V 400W

Das Verzögerungstimer-Relais ist ein vielseitiges Modul zur präzisen Steuerung von Ein- und Ausschaltvorgängen. Mit flexiblen Zeitsteuerungen von 0,1 Sekunden bis 999 Minuten ist es ideal für Motoren, Lichter, Pumpen und Magnetventile. Das Modul bietet eine benutzerfreundliche Bedienung und zuverlässige Leistung dank Störsicherheit und Not-Aus-Funktion.

Funktionen:

• Not-Aus-Funktion per "STOP"-Taste
• Schlafmodus: Display schaltet nach 5 Minuten ab
• Optokoppler-Isolation für erhöhte Störsicherheit
• Einstellungen bleiben auch nach dem Ausschalten erhalten

Funktionsweise:

Das Modul bietet mehrere Betriebsmodi zur Steuerung von Ein- und Ausschaltzeiten sowie Zyklen:

• P1-Modi: Einmaltrigger (Relay schaltet für eine eingestellte Zeit ein).
• P1.1: Ein neuer Trigger während des Betriebs wird ignoriert.
• P1.2: Ein neuer Trigger setzt die Zeit zurück.
• P1.3: Ein neuer Trigger beendet die aktuelle Laufzeit sofort.
• P2-Modus: Nach einem Trigger läuft zunächst die Aus-Zeit, dann die Ein-Zeit, bevor das Relais abschaltet.
• P3-Modi: Zyklische Steuerung (Relay schaltet ein/aus in Schleifen).
• P3.1: Läuft nur bei Triggerung und stoppt bei erneutem Trigger.
• P3.2: Zyklus startet automatisch ohne Triggerung.
• P4-Modus: Signal-Haltefunktion. Solange ein Signal anliegt, wird die Zeit zurückgesetzt und das Relais bleibt eingeschaltet. Sobald das Signal endet, läuft die eingestellte Zeit ab, bevor das Relais abschaltet.

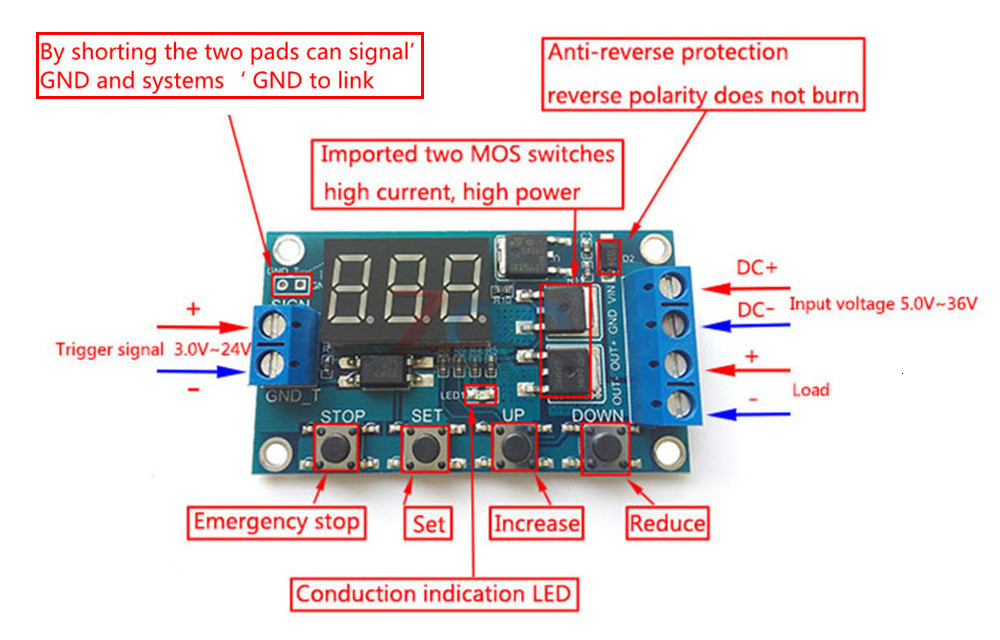

Bedienung

Modusauswahl:

• Halte die „SET“-Taste 2 Sekunden gedrückt, um das Modusmenü zu öffnen.
• Verwende die „UP“ und „DOWN“-Tasten, um den gewünschten Modus auszuwählen (P1.1 – P4).
• Drücke „SET“, um den Modus zu bestätigen und zur Parameterkonfiguration zu wechseln.

Parameter einstellen:

• Verwende „SET“, um nacheinander die Parameter OP (Ein-Zeit), CL (Aus-Zeit) und LOP (Zyklen) auszuwählen.
• Mit „UP“ und „DOWN“ kannst du die Werte erhöhen oder verringern. Halte eine Taste gedrückt, um Werte schneller zu ändern.
• Wähle die Dezimalposition mit „STOP“, um den gewünschten Zeitbereich (Sekunden oder Minuten) zu definieren.

Einstellungen speichern:

• Halte „SET“ 2 Sekunden lang gedrückt, um die Konfiguration zu speichern und zum Hauptbildschirm zurückzukehren.

Not-Aus-Funktion:

• Drücke im Hauptbildschirm kurz die „STOP“-Taste, um das Relais sofort abzuschalten.

Schlafmodus aktivieren/deaktivieren:

• Halte die „STOP“-Taste 2 Sekunden gedrückt, um zwischen Schlafmodus („C-P“) und Normalmodus („O-d“) zu wechseln.
