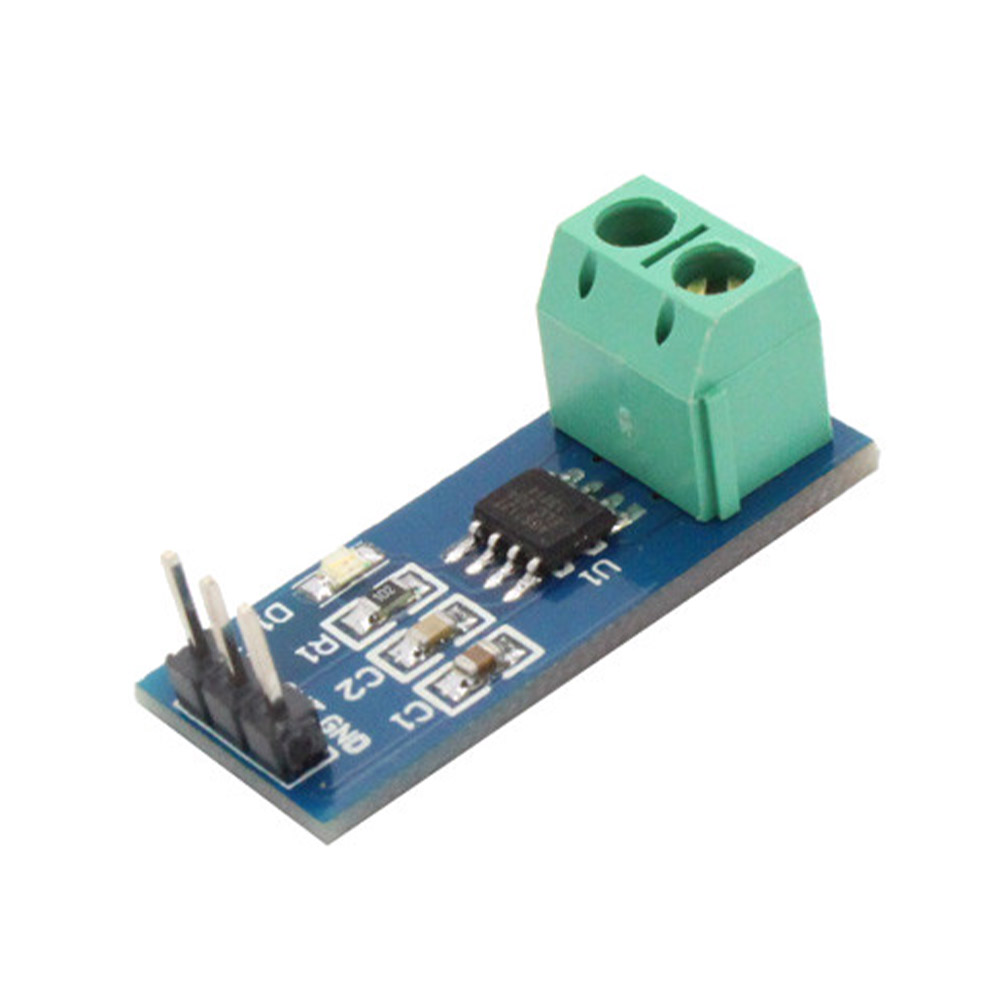

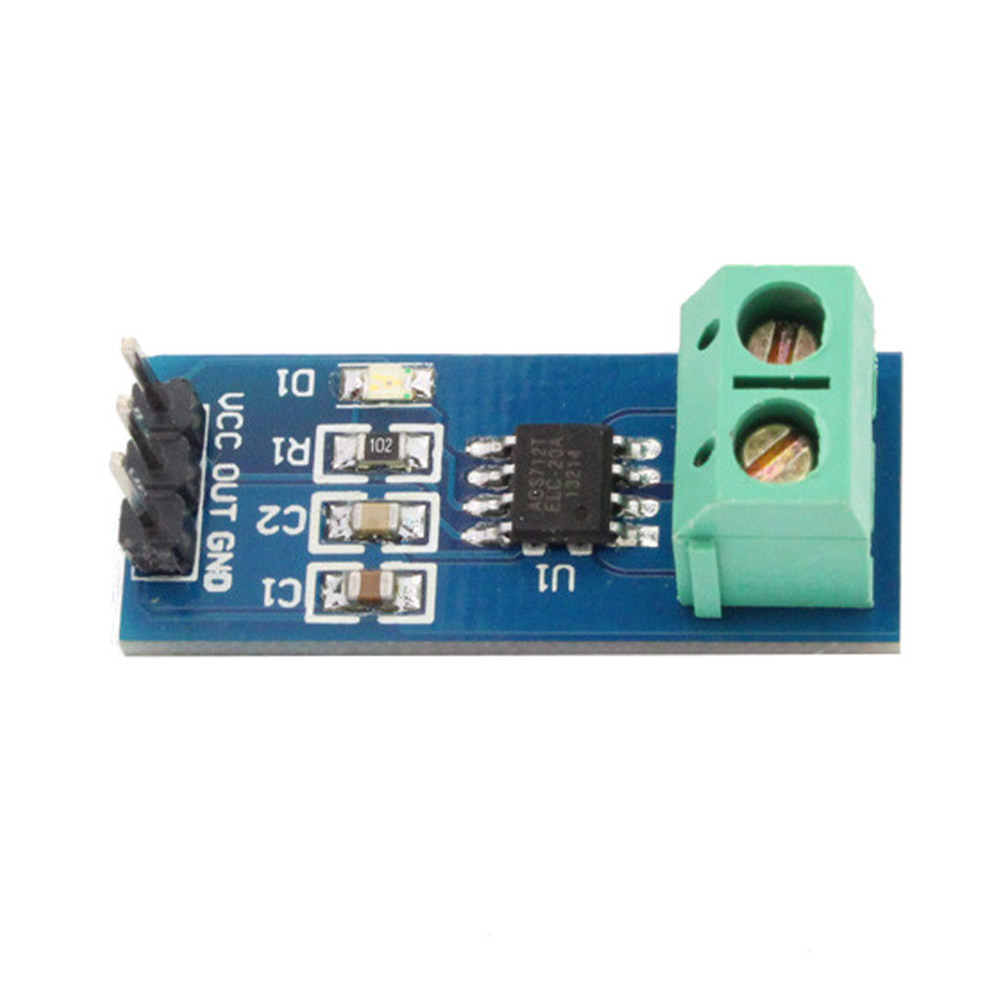

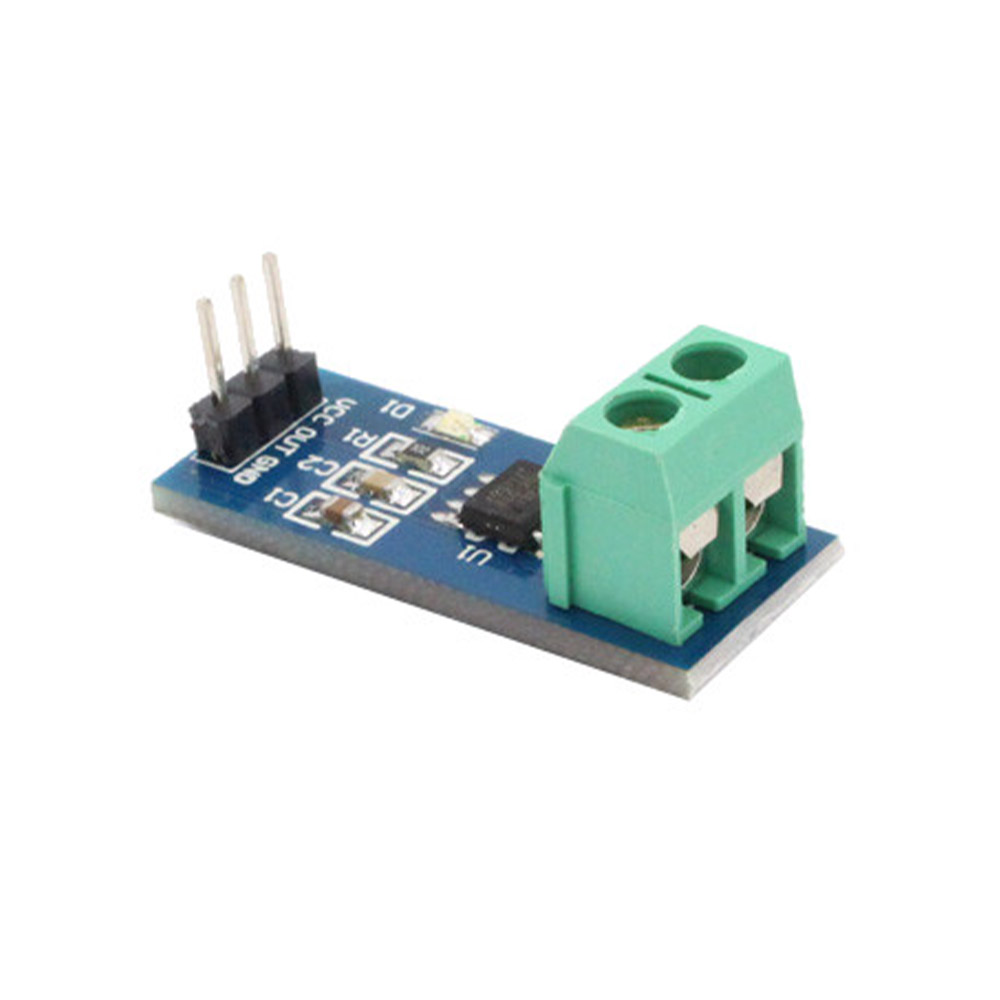

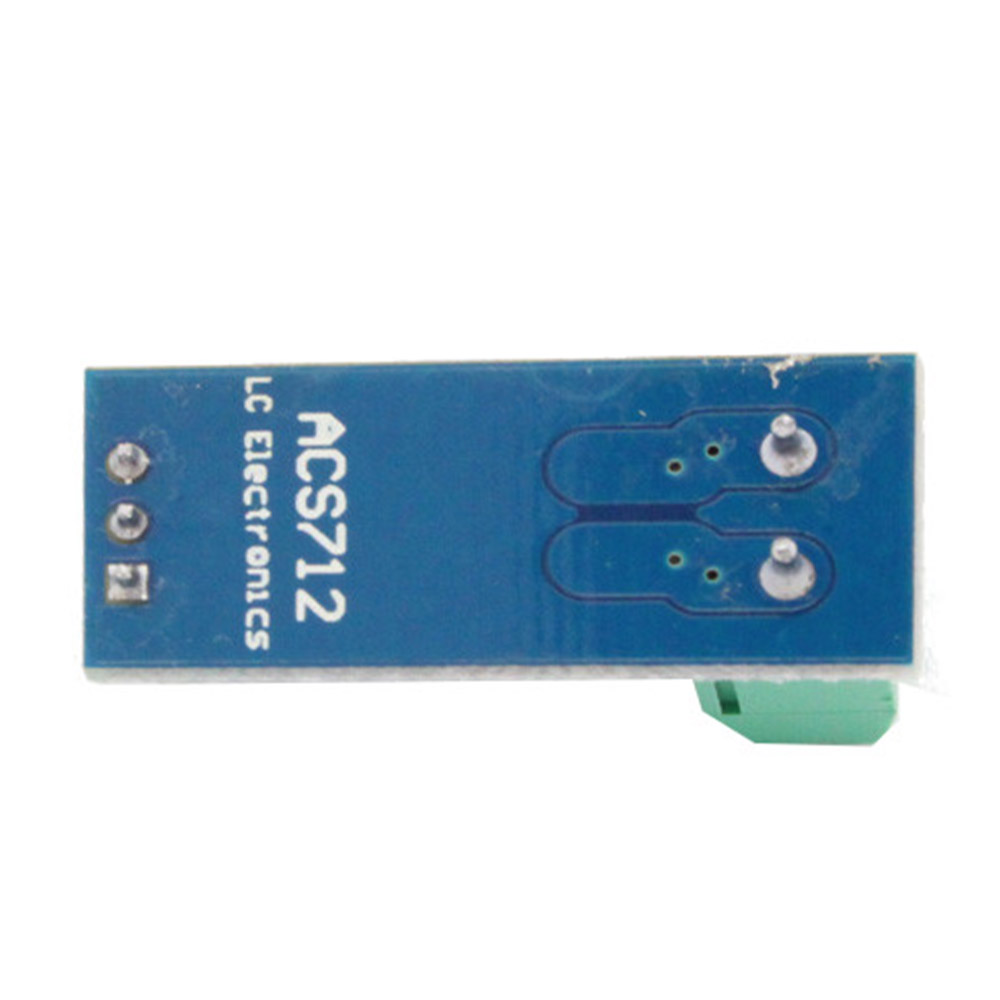

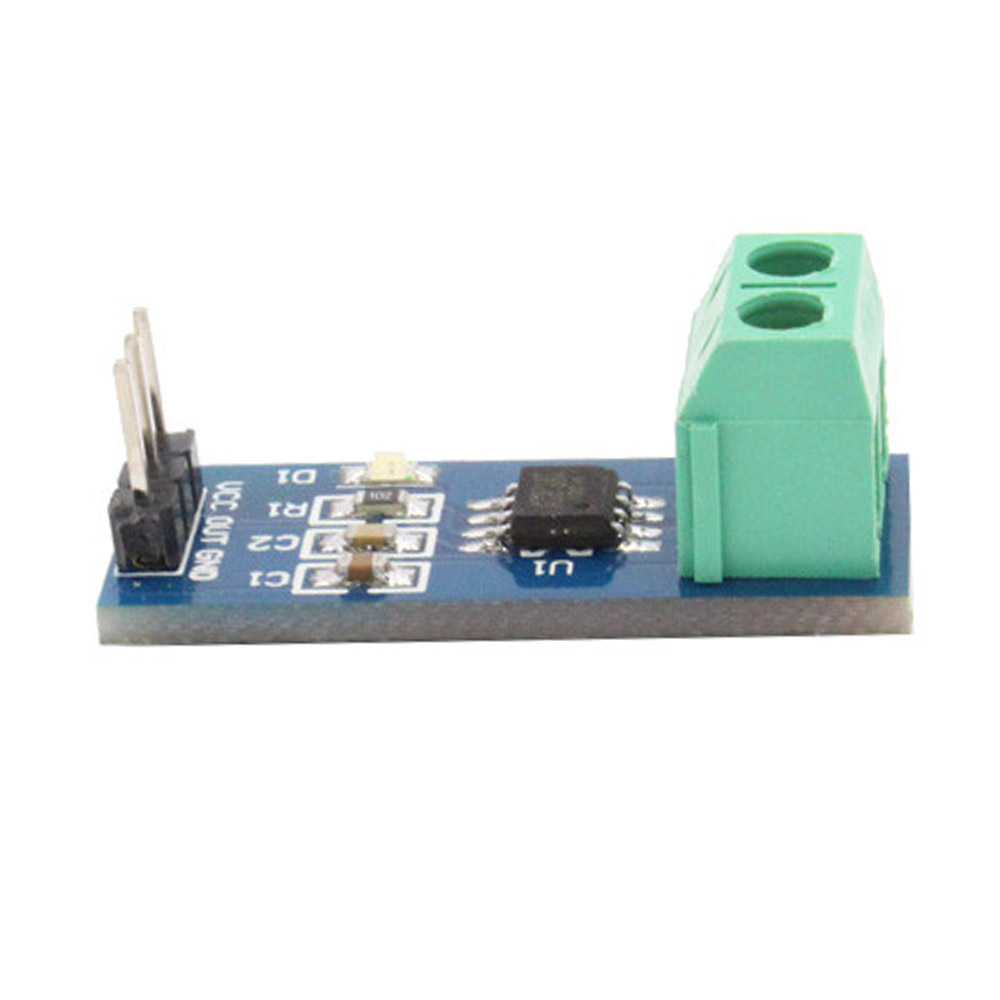

Dieses Stromsensormodul, welches auf dem Allegro ACS712 IC basiert, ermöglicht es den fließenden Strom bis 20A zu messen, sowohl bei Gleich- als auch bei Wechselspannung. Der gemessene Strom erzeugt ein Magnetfeld welcher der Sensor proportional zu einem Ausgangsstrom umwandelt. (Siehe auch Hall-Effekt). Das Messergebnis wird Analog ausgegeben. Die Anbindung erfolgt simpel an einer Mikrocontrollerplattform, z.B. Arduino, oder einem digitalen Multimeter.
Einsatzgebiete
Mit dem Stromsensormodul können so z.B. folgende Geräte Überwacht werden:
Ladegeräte
Batteriestromüberwachung
Zustandsanzeige von Geräten
Überwachung von elektronischen Geräten und Anlagen
Details
Chip ACS712ELC-20A 5V
5VDC Betriebsspannung z.B. von der MCU
Betriebsspannung mit LED "Power Good Anzeige"
Messbereich ±20A/DC
Analog Ausgang 66mV / A
fließt kein Strom - Ausgangsspannung ist ~ VCC / 2
