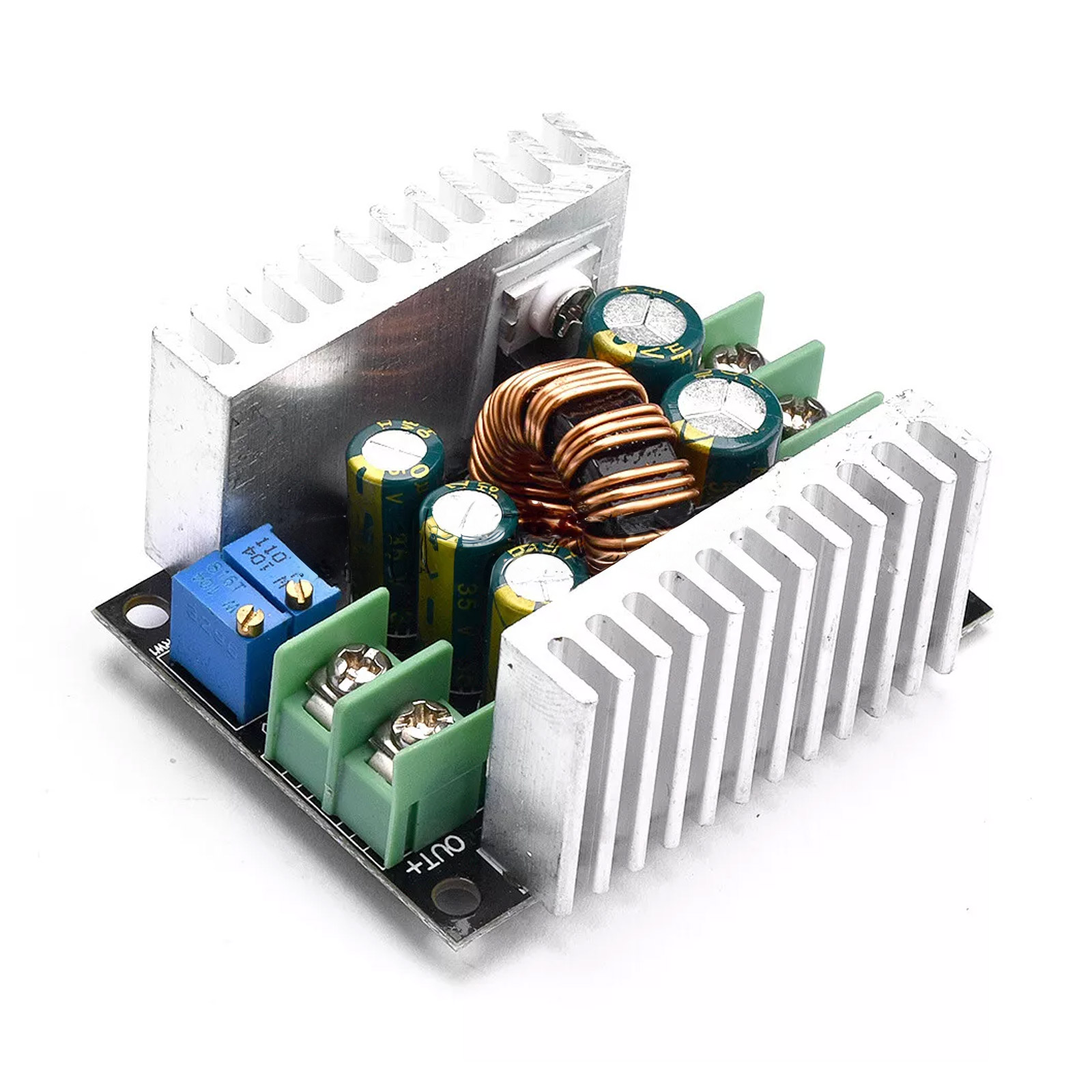

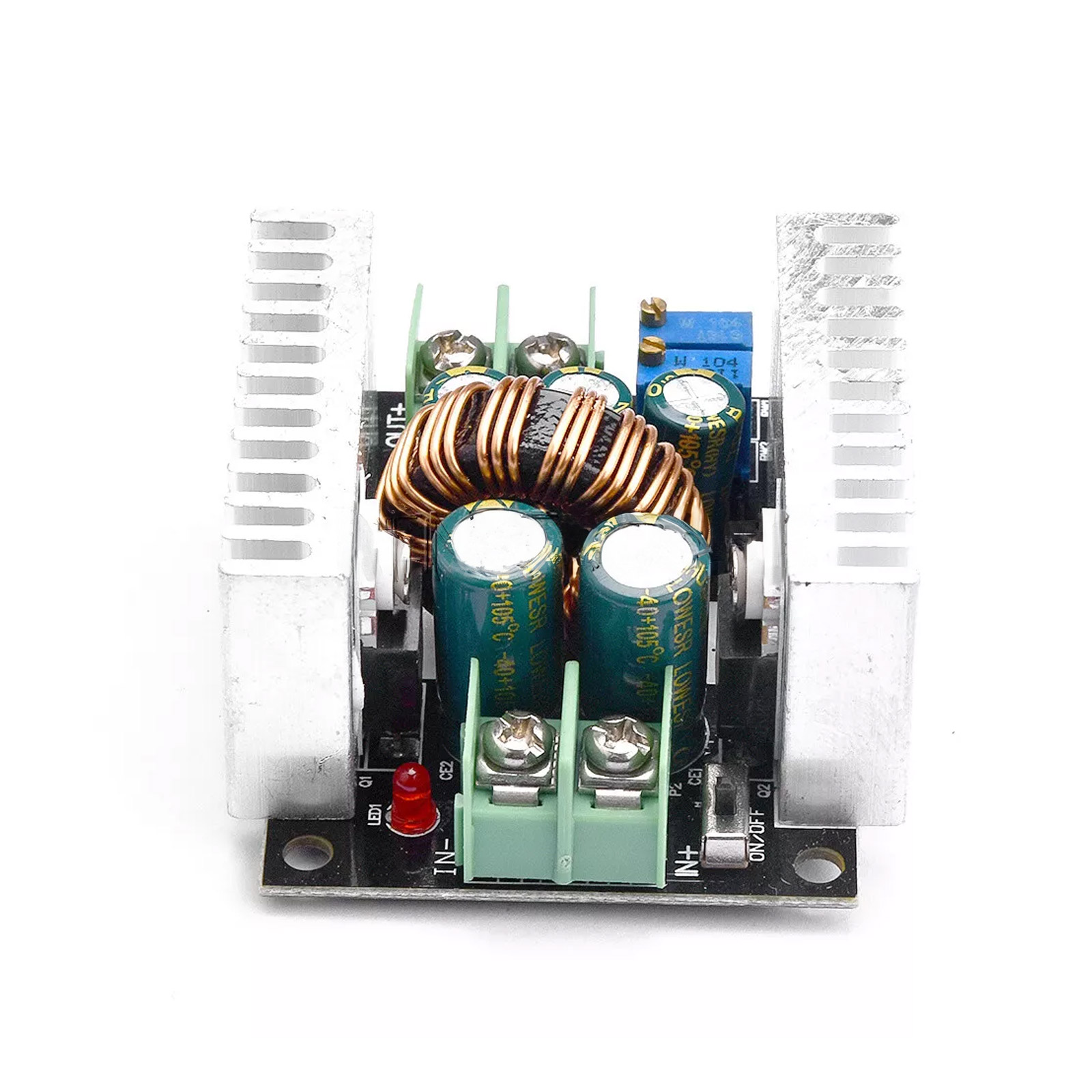

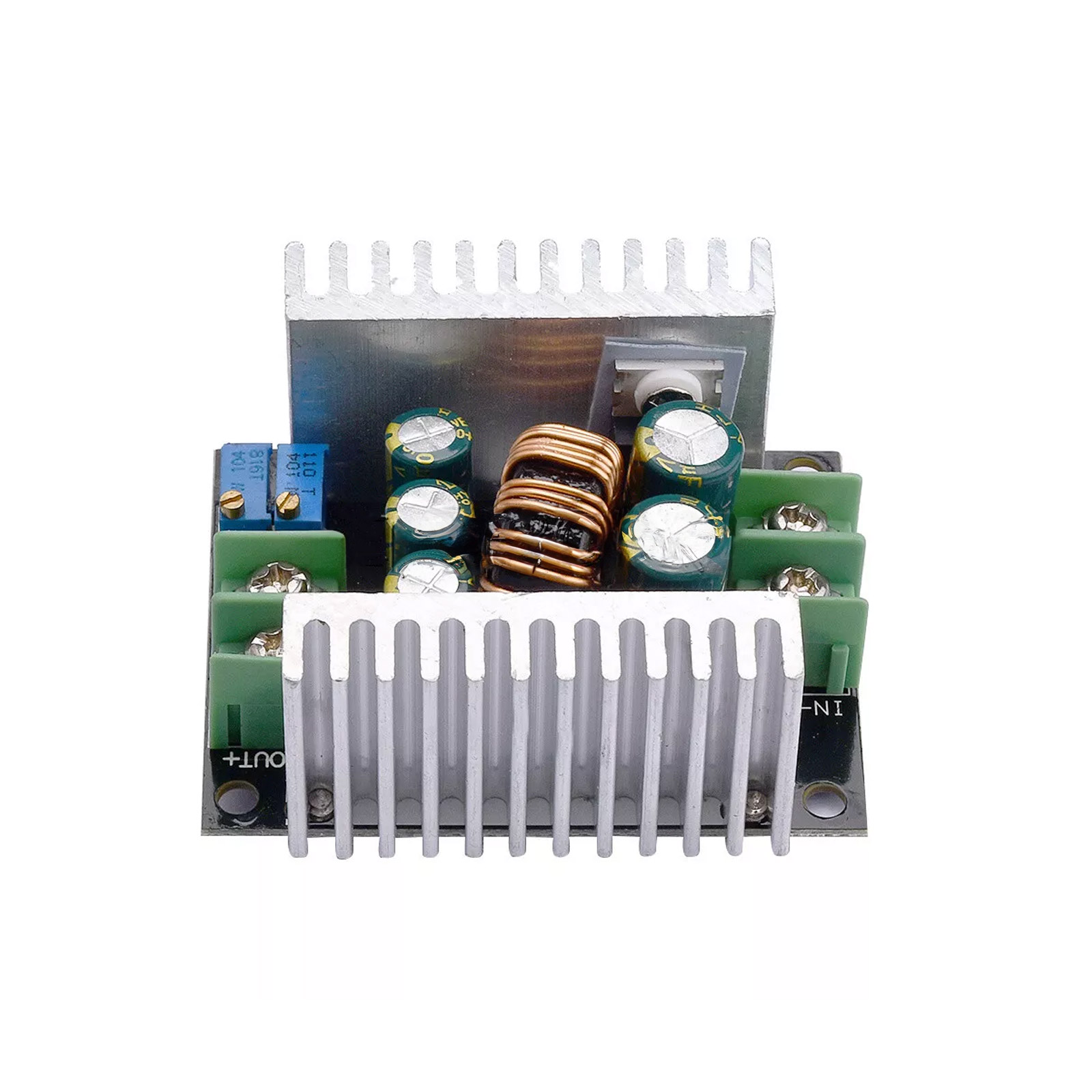

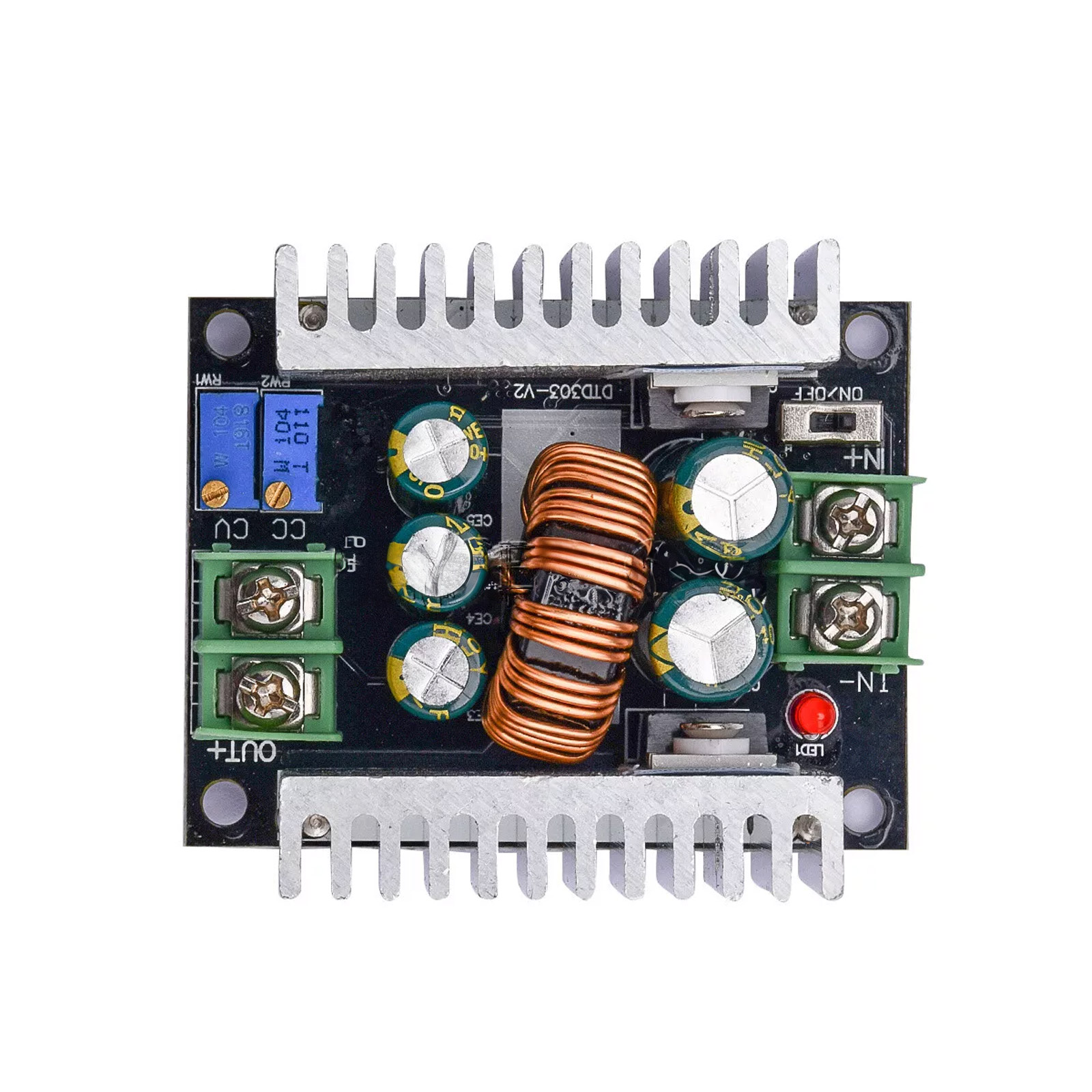

Das leistungsstarke Step-Down LED Treiber Modul bietet eine effiziente Spannungsregelung mit einer Eingangsspannung von 6V bis 40V und einer einstellbaren Ausgangsspannung von 1,2V bis 36V. Mit einer maximalen Ausgangsleistung von 300W und einem Nennstrom von 20A eignet sich dieses Modul ideal für Anwendungen, die eine stabile und präzise Stromversorgung erfordern.
Hohe Effizienz und zuverlässige Leistung
Das Modul erreicht einen beeindruckenden Wirkungsgrad von bis zu 96%, gemessen bei einer Umwandlung von 24V auf 12V bei 20A. Dank der integrierten 75V/80A Hochstrom-Dual-MOSFETs gewährleistet es eine zuverlässige Spannungsstabilisierung mit minimalem Energieverlust.
Optimale Wärmeableitung
Ausgestattet mit zwei großen Kühlkörpern wird die Wärme effektiv abgeführt, wodurch das Modul auch unter hoher Last stabil bleibt. Bei großen Spannungsunterschieden zwischen Ein- und Ausgang sollte die Leistung und der Strom entsprechend reduziert werden, um Überhitzung zu vermeiden.
Niedriger Ripple und stabile Ausgangsspannung
Durch den Einsatz von hochfrequenten, niederohmigen Elektrolytkondensatoren bietet das Modul eine stabile Ausgangsspannung mit einem Ripple von ≤50mV. Dies sorgt für eine gleichmäßige und sichere Stromversorgung empfindlicher elektronischer Komponenten.
Einfache Installation und sichere Nutzung
Das Modul verfügt über große 30A-Schraubklemmen, die eine bequeme Verkabelung ermöglichen. Die integrierte Kurzschlussschutzfunktion mit automatischer Selbstwiederherstellung sorgt für zusätzliche Sicherheit, allerdings sollte ein dauerhafter Kurzschluss vermieden werden.
Anwendungsbereiche:
LED-Treiber für Hochleistungs-LEDs
Spannungswandler für industrielle und DIY-Projekte
Stromversorgung für verschiedene elektronische Geräte
Batteriebetriebene Systeme mit variabler Ausgangsspannung
Details
Eingangsspannung: 6V – 40V DC (empfohlen: 10V – 40V)
Ausgangsspannung: 1,2V – 36V DC (einstellbar)
Maximaler Ausgangsstrom: 20A (empfohlen: 15A)
Wirkungsgrad: Bis zu 96%
Ausgangsripple: ≤50mV
Kühlung: Doppelte Kühlkörper zur Wärmeableitung
Anschlussart: Schraubklemmen für einfache Installation
