PWM Controller DC 10-60V 20A 1200W

Vorschau: PWM Controller DC 9-60V 20A 1200W

Menge	Stückpreis
bis 4	6,77 €
ab 5	6,46 €
ab 20	6,08 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: RBS15391

Pin it

Mit diesem leistungsstarken PWM-Controller können Sie Motoren und andere elektrische... mehr

Menü schließen

Mit diesem leistungsstarken PWM-Controller können Sie Motoren und andere elektrische Lasten präzise regeln. So können Sie mit diesem Modul ganz einfach die Geschwindigkeit von Motoren anpassen.

Der Controller unterstützt einen breiten Spannungsbereich, sodass er sich für verschiedene Anwendungen eignet. Egal ob für kleine Hobbyprojekte oder anspruchsvollere industrielle Anwendungen - dieser PWM-Controller bietet Ihnen die Flexibilität, die Sie benötigen.

Dank seiner 20A Ausgangsstromkapazität ist der Controller in der Lage, auch stärkere Motoren zu betreiben. Damit können Sie eine präzise Steuerung der Motoren erreichen und diese optimal an Ihre Anforderungen anpassen.

Funktionsweise des PWM-Controllers

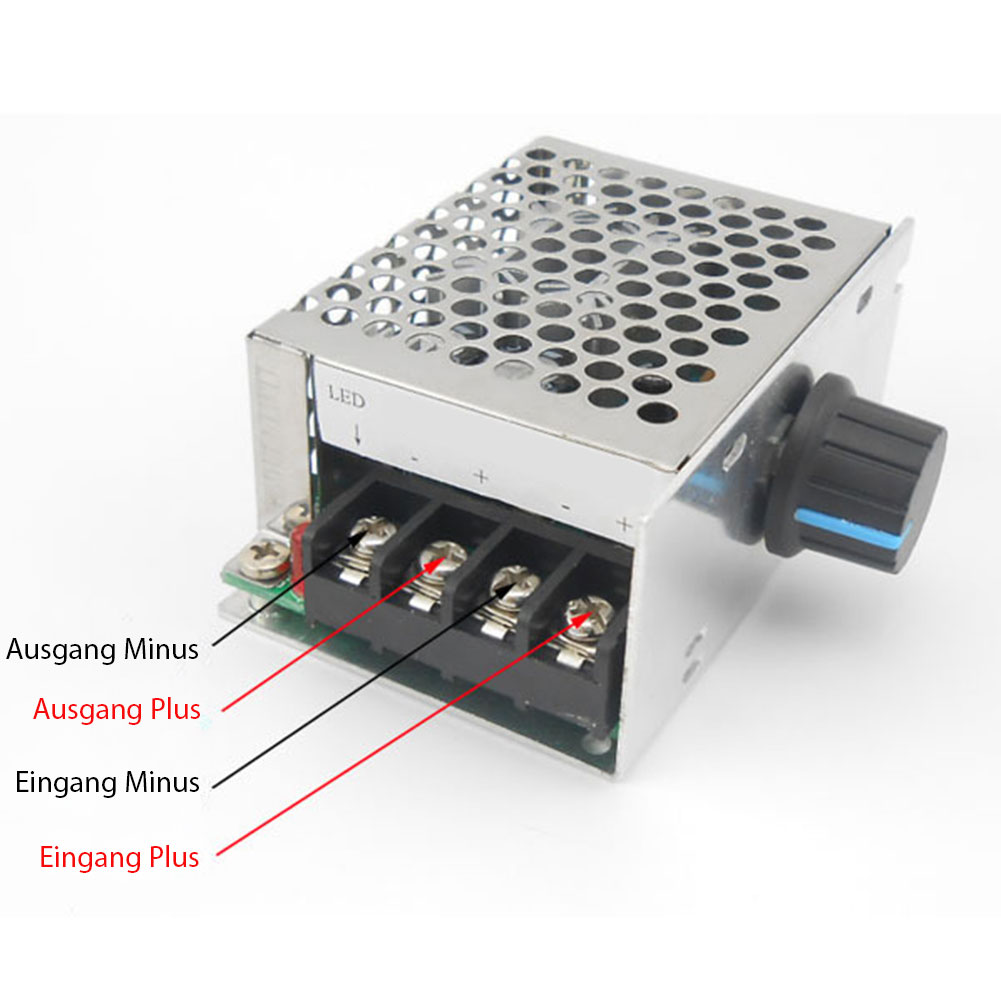

Schließen eine Spannungsversorgung (rechts) und Ihren Motor (links neben LED) an. Am Potentiometer können Sie den Duty Cycle des PWM-Signals steuern, um den Output des Moduls zu verändern.

Wenn der Motor falschherum dreht, können Sie die Motoranschlüsse vertauschen. Dadurch invertieren Sie die Drehrichtung des Motors.

Achtung: Wenn Sie Positiv und Negativ der Spannungsquelle vertauschen, nimmt das Modul schaden!
Außerdem ist das Modul nur für DC-Ströme ausgelegt, nicht an AC220V anschließen!

Details

Betriebsspannung: DC 9V-90V
Ausgangsstrom: 0-20A
Ausgangsleistung: 1200W (max)
12V: 240W (max), 24V: 480W (max)
36V: 720W (max), 60V: 1200W (max)
Ruhestrom: 7uA (standby)
PWM duty cycle: 0%-100%
PWM-Frequenz: 25Khz
Gewicht: 130g

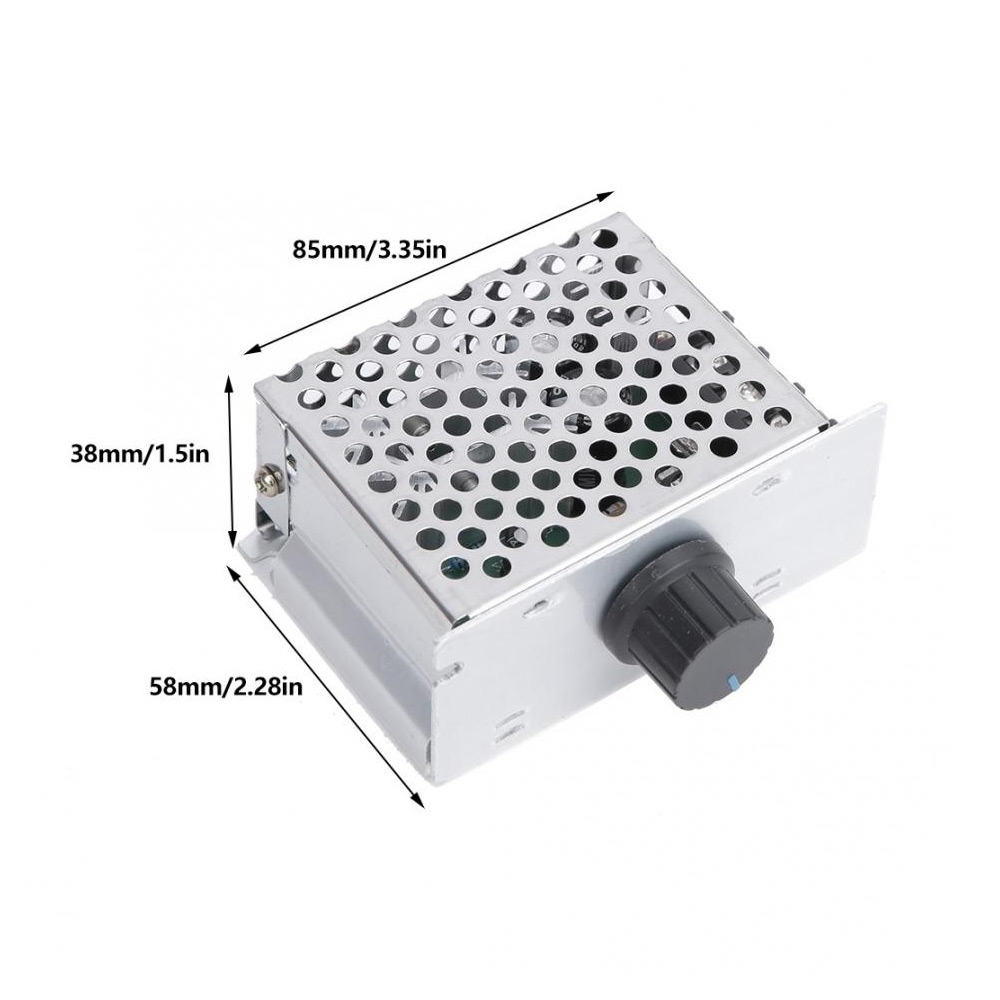

Abmessungen: 85x58x38mm

Lieferumfang

1x PWM Controller DC 9-60V 20A 1200W

Produktart:

Erweiterungsmodul

Weitere Artikel von RoboMall

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Kundenbewertungen für "PWM Controller DC 9-60V 20A 1200W"

Von:

Alois Forstner München

Am: 15.06.2024

Klein,aber fein!!super Controller für Spur Z!!

Alles bestens!!Sehr zu empfehlen!!

Von:

H. Loewer

Am: 30.05.2024

Super nützlich

Der Artikel funktioniert einwandfrei und macht endlich die flexible Nutzung meiner 360 W Mini-Kreissäge möglich. Denn nicht immer ist die volle Drehzahl sinnvoll.
Wichtig ist, dass für mein 15 A Netzteil der Controller mit bis 20 A noch etwas "Spielraum" lässt. [Ein Controller der nur bis 15 A deklariert war (aus anderer Quelle) hat vorher keinen Pieps gesagt.]
Ich hätte gerne auch eine "10" gegeben, wenn direkt am Gerät der Aufkleber in Chinesisch, der die Schraub-Anschlüsse für die Kabelverbindungen, also "Strom + und -" und "Motor + und -" für mich in Deutsch oder Englisch gleich lesbar gewesen wäre und ich nicht erst noch einmal in der Internet-Beschreibung von Roboter-Bausatz in der Beschreibung hätte suchen müssen. OK, DA steht es drin, aber ein beigelegter Zettel zum Produkt oder ein Überkleber über die chinesischen Schriftzeichen, wäre meine Anregung, die Zeit spart und eventuelle gefährliche Fehlversuche überflüssig machen kann.
Alles in Allem: Ein super Teil, vom tollen Preis-Leistungs-Verhältnis ganz zu schweigen!
