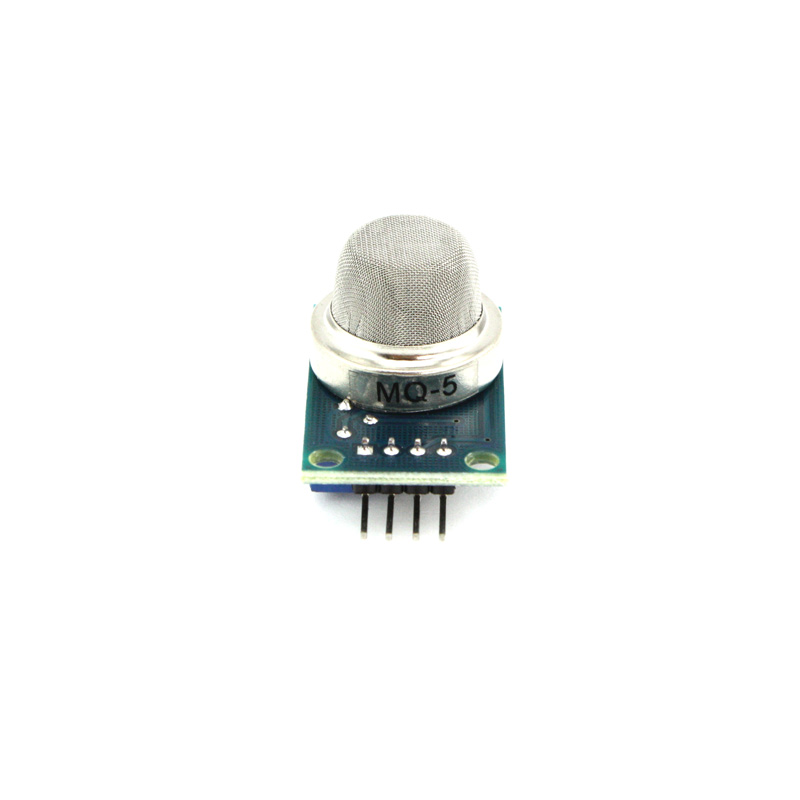

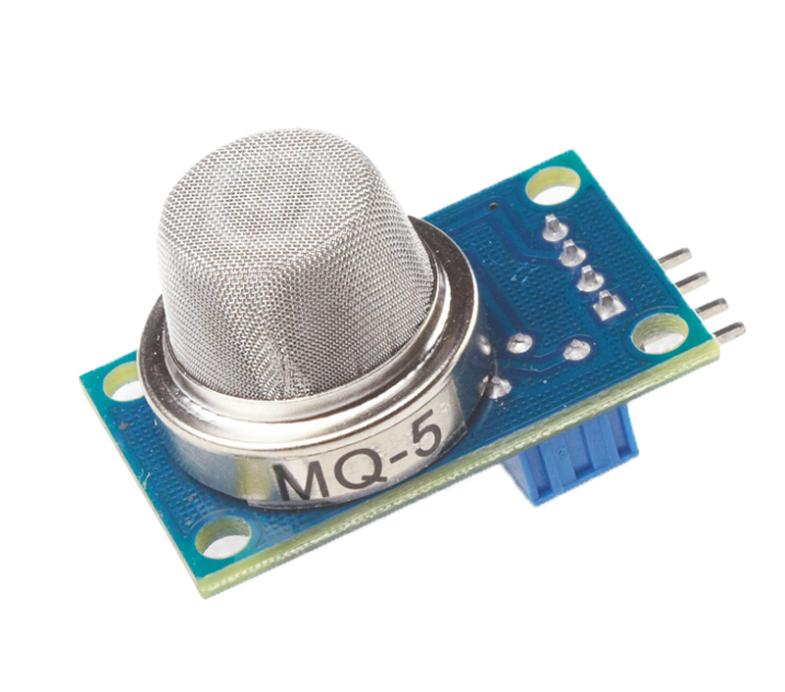

MQ-5 Sensor für natürliche Gase als anschlussfertiges Modul für Arduino und Raspberry Pi
Einfach zu nutzender Sensor zum Messen der Konzentration von Flüssiggasen (LPG), Kohlenmonoxid (CO), Methan (CH4), Wasserstoff (H2) und Alkohol in der Luft . Der MQ-5 misst eine Gaskonzentration von 300 bis 10000ppm und ist ideal zum Erkennen eines Gaslecks, als Gas-Alarm oder für sonstige Robotik- und Microcontroller-Projekte.
Die Sensoren der MQ-Serie benutzen ein kleines Heizelement mit einem elektronisch-chemischen Sensor. Sie sind empfindlich gegenüber verschiedenster Gase und eignen sich zur Verwendung in Räumen.
Der Sensor hat eine hohe Empfindlichkeit und schnelle Reaktionszeit, benötigt allerdings einige Minuten bis er genaue Messwerte ausgibt, da der Sensor sich erst aufheizen muss. Die Messwerte des Sensors werden als analoger Wert ausgegeben, welcher mit einem Microcontroller einfach ausgewertet werden kann.
Dieser Sensor ist anschlussfertig für einen Microcontroller, wie z.B. einem Arduino-Board. Zur Verwendung mit einem Raspberry Pi wird zusätzlich ein AD-Wandler benötigt.

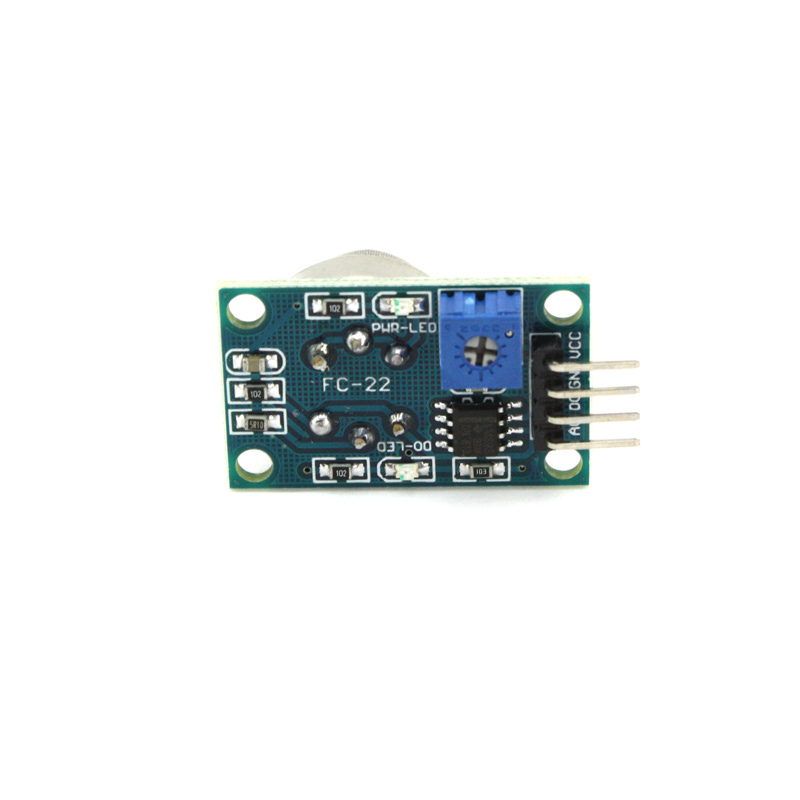

Pinbelegung:
VCC - Stromversorgung 5V
GND - Masseanschluss
AOUT - Analoger Output
DOUT - Digitaler Output
Zum Einstellen des Schwellenwerts besitzt das Modul ein Potentiometer. Am digitalen Pin gibt der Sensor lediglich eine 0 oder 1 aus, je nach dem ob der eingestellte Schwellenwert überschritten wird.
