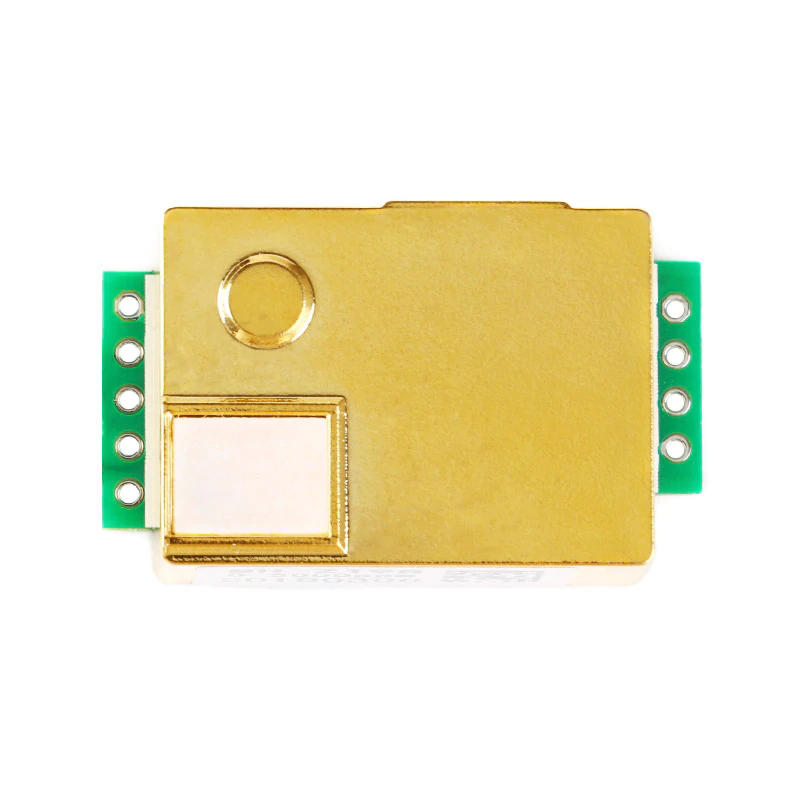

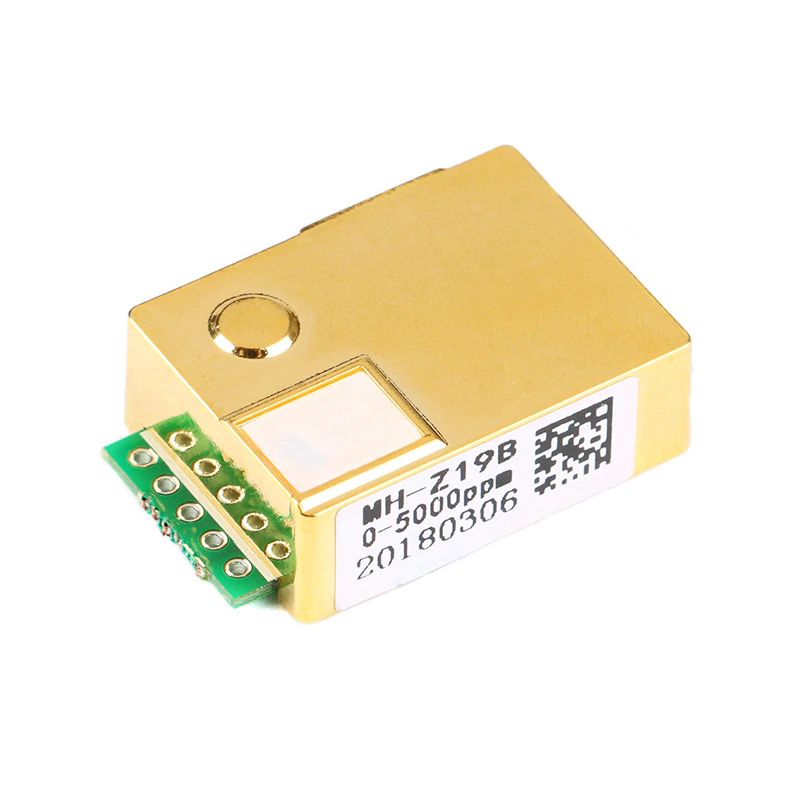

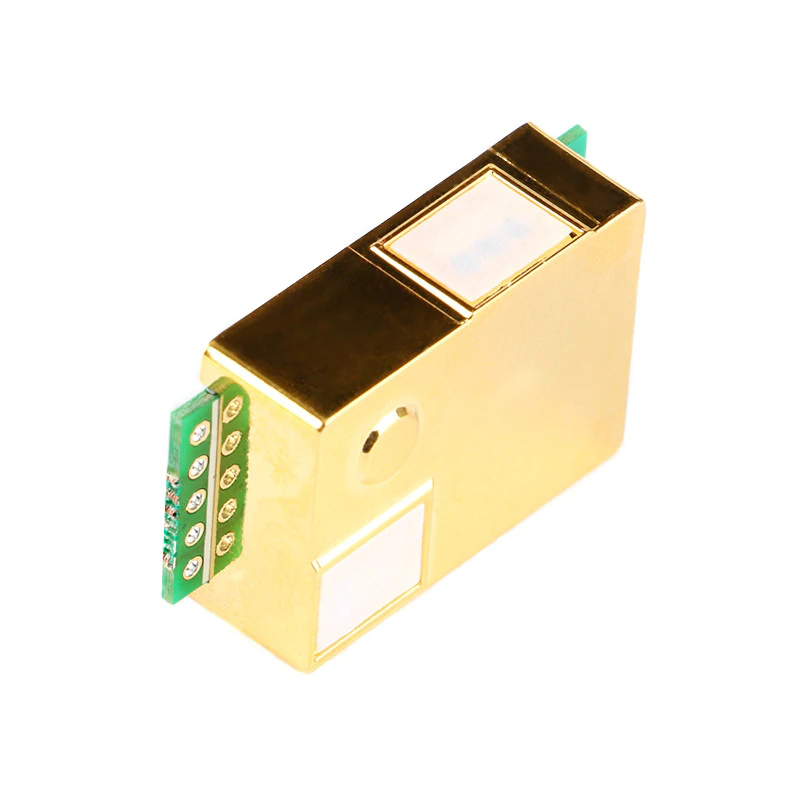

MH-Z19B NDIR CO2 Kohlendioxid Sensor Modul Infrarot
Der MH-Z19B Gassensor ist ein hochpräziser NDIR-Sensor, welcher nichtdispersives Infrarotlicht nutzt, um die Präzenz von CO2 in der Luft zu messen.

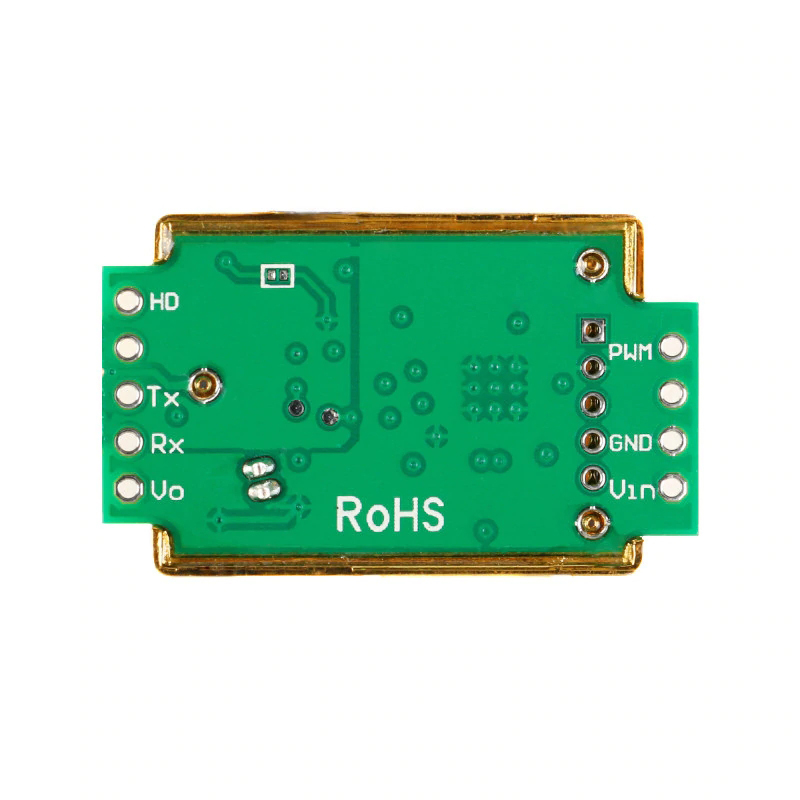

Pinout:
- Vin: Power Positive (Vin)
- GND: Negative Power Supply (GND)
- Vo: Analog output
- PWM: PWM
- HD: HD (zero for school, low for more than 7 seconds)
- Rx: UART(RXD) TTL Level Data Input
- Tx: UART (TXD) TTL level data output

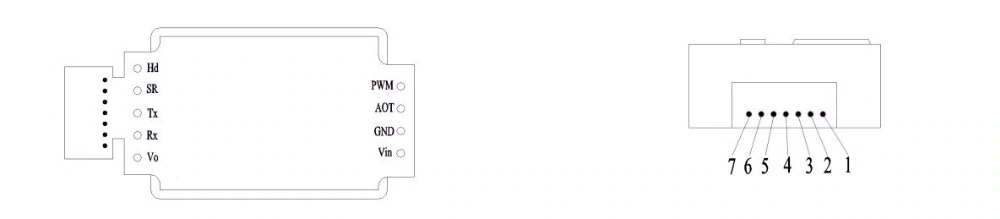

- Pin 1: Analog Output Vo
- Pin 2: None
- Pin 3: Negative Power Supply (GND)
- Pin 4: Positive Power Supply (Vin)
- Pin 5: UART(RXD) TTL Level Data Input
- Pin 6: UART (TXD) TTL Level Data Output
- Pin 7: None
Details
- Modell: MH-Z19B
- Erkennung: Kohlendioxid (CO2)
- Versorgungsspannung: 4,5 bis 5,5V
- Durchschnittlicher Verbrauch: <20mA @5V
- Maximaler Verbrauch: 150mA @5V
- Interface level: 3.3V (5V kompatibel)
- Messreichweite: 0 bis 5000ppm
- Output-Signal: Serial (UART, TTL Level 3.3V), PWM, Analog (DAC: standard 0.4-2V; einstellbar 0-3V)
- Aufwärmezeit: 3min
- Reaktionszeit: T90<120S
- Betriebstemperatur: 0-50°C
- Betriebsfeuchtigkeit: 0-95% RH
- Gewicht: 5g
- Lebensdauer: >5 Jahre
Lieferumfang
- 1x MH-Z19B NDIR CO2 Sensor Modul
Produktart: | Flüssigkeit-/Gas Sensor |
Gutes Preis-Leistungsverhältnis - noch im Probebetrieb
Der MH-Z19 ist inzwischen gut kommentiert und es gibt eine Reihe von Treiber-Bibliotheken. (Hier sollte man genau prüfen, welche man nimmt). Im Moment bin ich noch dabei, die Bausteine zu testen nachdem mein erster Kauf (von einem Anbieter in China) sich als Fälschung erwiesen hat. Z.Z. zeigen die zwei gekauften Bausteine im gleichen Raum sehr unterschiedliche Werte an, aber das kann auch daran liegen, dass ich sie noch nicht hinreichend gut kalibriert habe. Immerhin liegen die Werte anscheinend grob im erwarteten Bereich. Da die Alternativen preislich weit entfernt liegen fühle ich mich mit dem Baustein grecht gut bedient.
Bwertung der geliefreten Ware und der Kommunikation mit dem Anbieter
Der CO2-Sensor wurde sehr schnell geliefert und funktioniert einwandfrei.
Den Kauf kann ich bei diesem Händler empehlen.
