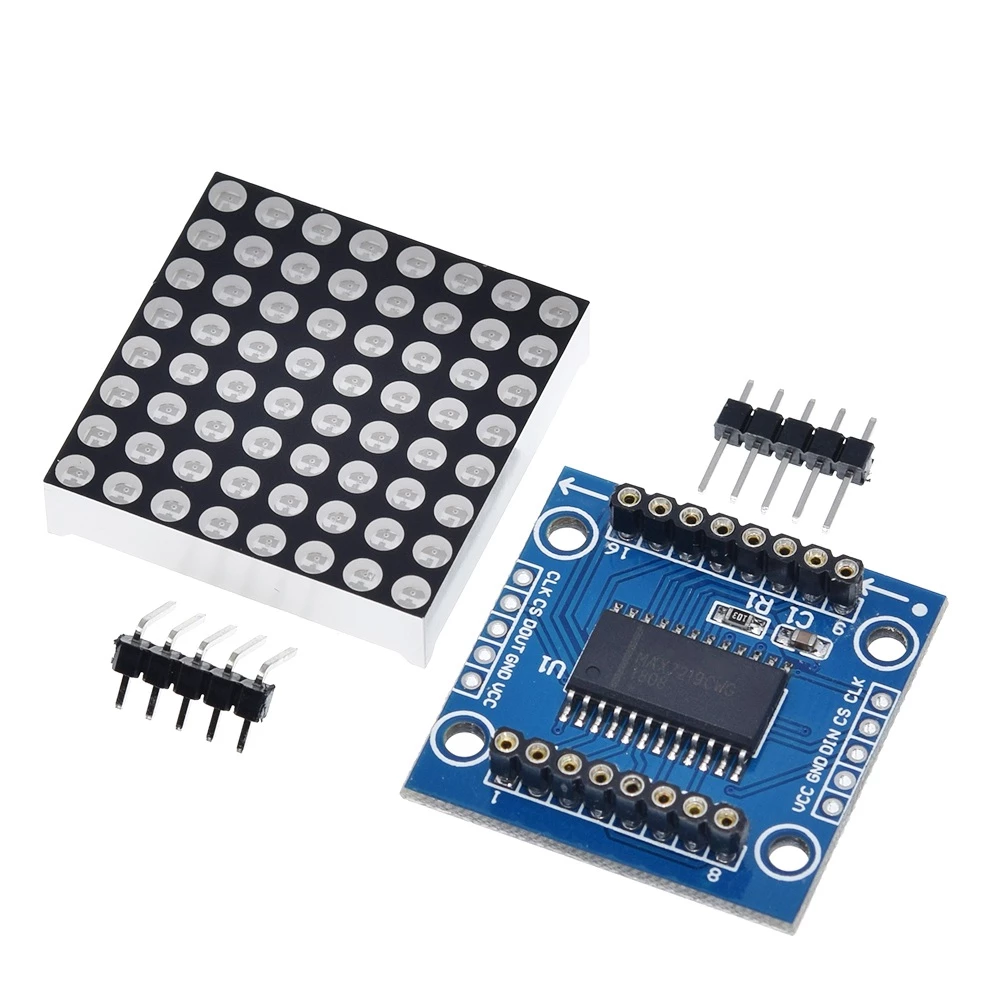

Das Max7219 Matrix Modul eignet sich als kleine Anzeige für Elektronikprojekte. Sie können beliebig viele dieser Module kaskadieren und so ein "Display" erstellen. Das Modul besitzt 64 einzeln ansteuerbare LEDs in einer 8x8 Matrix.
Der MAX7219 IC ist ein serieller input/output Chip für Displays mit gemeinsamer Kathode. Er kann über Microcontroller wie dem Arduino oder Raspberry Pi angesteuert werden, um bis zu 64 LEDs zu kontrollieren. Neben den 8x8 Matrix Modulen kann dieser Chip auch 7-Segmentanzeigen ansteuern.
Pinbelegung des Max7219 LED Matrix Modul
VCC - 5 V
GND - Masse
DIN/DOUT - Daten Eingang/Ausgang
CS - Chip Select
CLK - Clock
Details
8x8 Punkt-Matrix-Display (blau)
angesteuert über MAX7219 MCU
Ansteuerung über gemeinsame Kathode
SPI Kompatibel
Bis zu 10 MHz serielle Datenübertragung möglich
Betriebsspannung: 5V
Abmessungen: 3,2 x 3,2 x 1,3 cm
Montagemöglichkeit über vier 3mm Bohrungen
Über den Ausgang können weitere Module kaskadiert werden
