Der ADuM1201 ist ein leistungsstarker, zweikanaliger digitaler Isolator, der auf der innovativen iCoupler-Technologie von Analog Devices basiert. Durch die Kombination von Hochgeschwindigkeits-CMOS- und monolithischer Transformator-Technologie bietet dieses Modul eine zuverlässige und effiziente galvanische Trennung für verschiedenste Anwendungen.
Im Gegensatz zu herkömmlichen Optokopplern verzichtet der ADuM1201 auf optische Bauelemente wie LEDs und Fotodioden. Dadurch werden typische Nachteile wie nichtlineare Übertragungsfunktionen, Temperatureinflüsse und Alterungseffekte vermieden. Gleichzeitig ermöglicht diese Technologie eine signifikant geringere Leistungsaufnahme – der Energieverbrauch liegt bei nur einem Zehntel bis einem Sechstel im Vergleich zu herkömmlichen Optokopplern mit ähnlicher Datenrate.
Hauptmerkmale des ADuM1201
- Effiziente galvanische Trennung durch magnetische Isolations-Technologie
- Geringe Leistungsaufnahme für energieeffiziente Anwendungen
- Unterstützung für 3 V und 5 V Betriebsspannung
- Hohe Datenrate von bis zu 25 Mbps für schnelle Signalübertragung
- Präzise Signalverarbeitung mit maximal 3 ns Pulsbreitenverzerrung
- Hohe Temperaturbeständigkeit bis 125°C
- Hohe Störfestigkeit gegenüber transienten Störungen (> 25 kV/µs)
- Bidirektionale Kommunikation und Level-Shifting zwischen 3 V und 5 V
Details
Allgemeine Eigenschaften:
- Zweikanaliger digitaler Isolator mit galvanischer Trennung
- iCoupler®-Technologie für hohe Effizienz und Leistung
- Verzicht auf optische Bauelemente für verbesserte Stabilität
- Geringe Leistungsaufnahme im Vergleich zu Optokopplern
Betriebsspannung & Stromverbrauch:
- 5 V Betrieb:
- 1,1 mA pro Kanal (0 Mbps bis 2 Mbps)
- 3,7 mA pro Kanal (10 Mbps)
- 8,2 mA pro Kanal (25 Mbps)
- 3 V Betrieb:
- 0,8 mA pro Kanal (0 Mbps bis 2 Mbps)
- 2,2 mA pro Kanal (10 Mbps)
- 4,8 mA pro Kanal (25 Mbps)
Datenübertragung & Signalverarbeitung:
- Hohe Datenrate: DC bis 25 Mbps (NRZ)
- Pulsbreitenverzerrung: Maximal 3 ns
- Kanal-zu-Kanal-Matching: Maximal 3 ns
- Bidirektionale Kommunikation
- 3 V/5 V Level-Shifting für flexible Schnittstellenanpassung
Umgebungsbedingungen & Störfestigkeit:
- Betriebstemperatur: Bis zu 125°C
- Hohe Störfestigkeit: >25 kV/μs gegen Gleichtaktstörungen
Lieferumfang

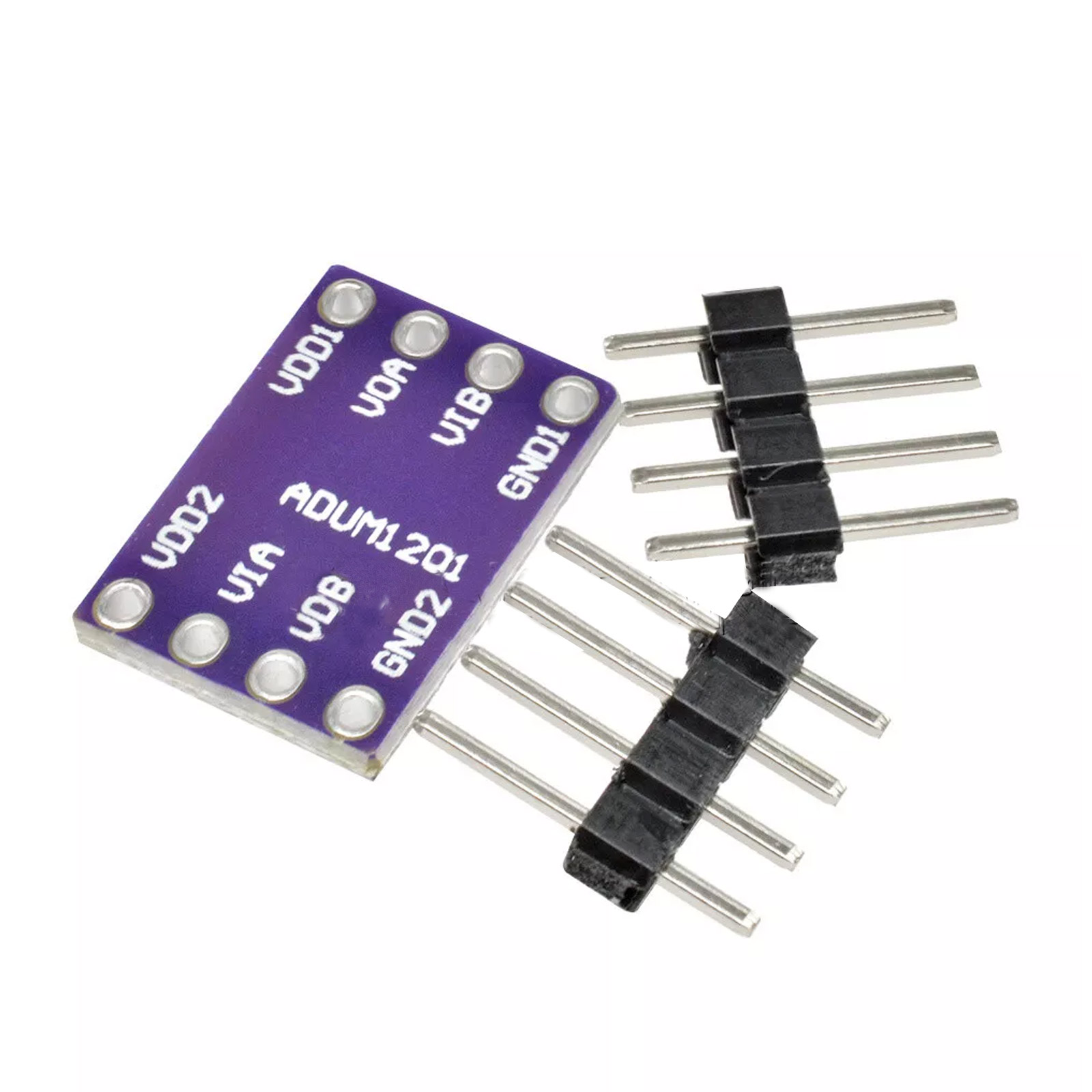

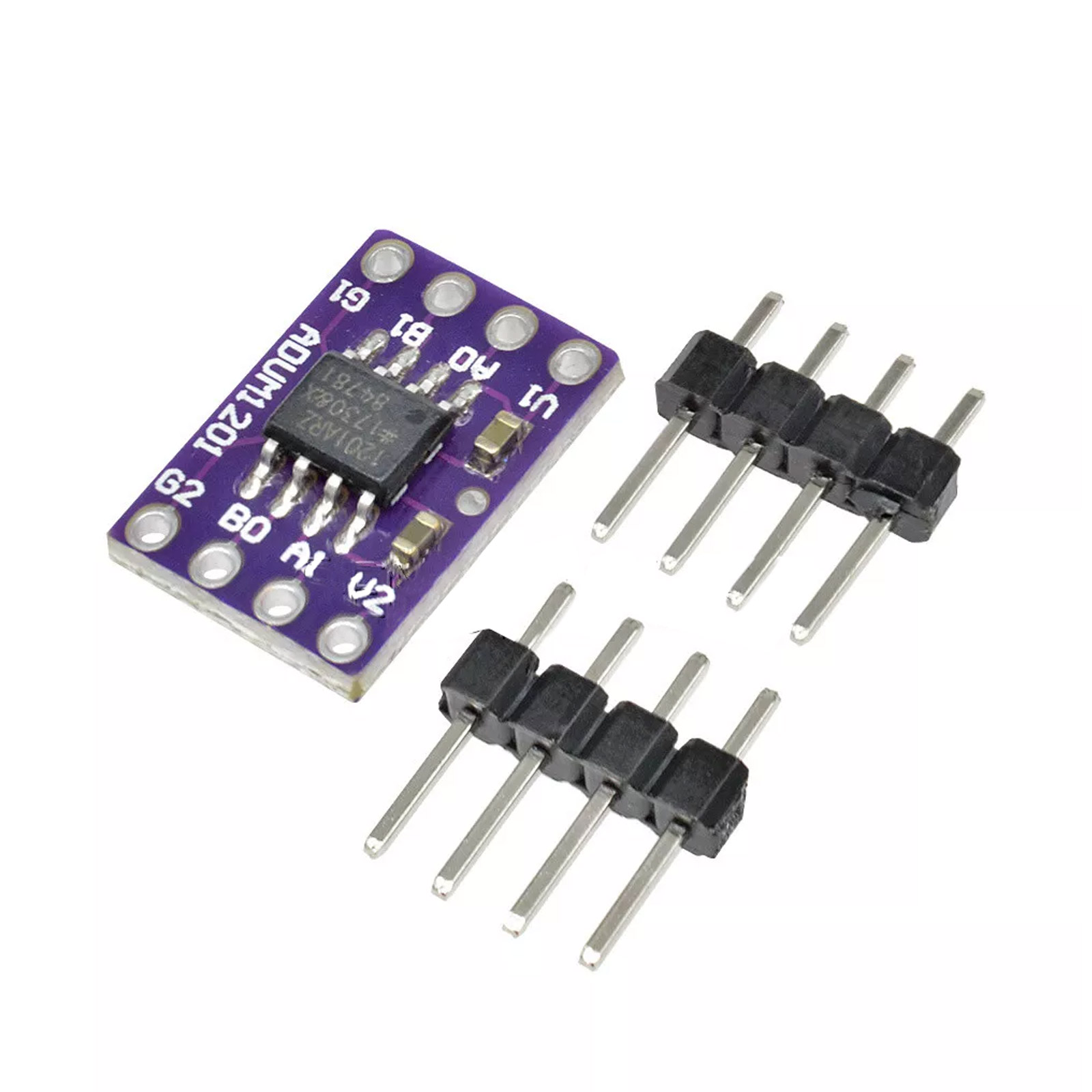

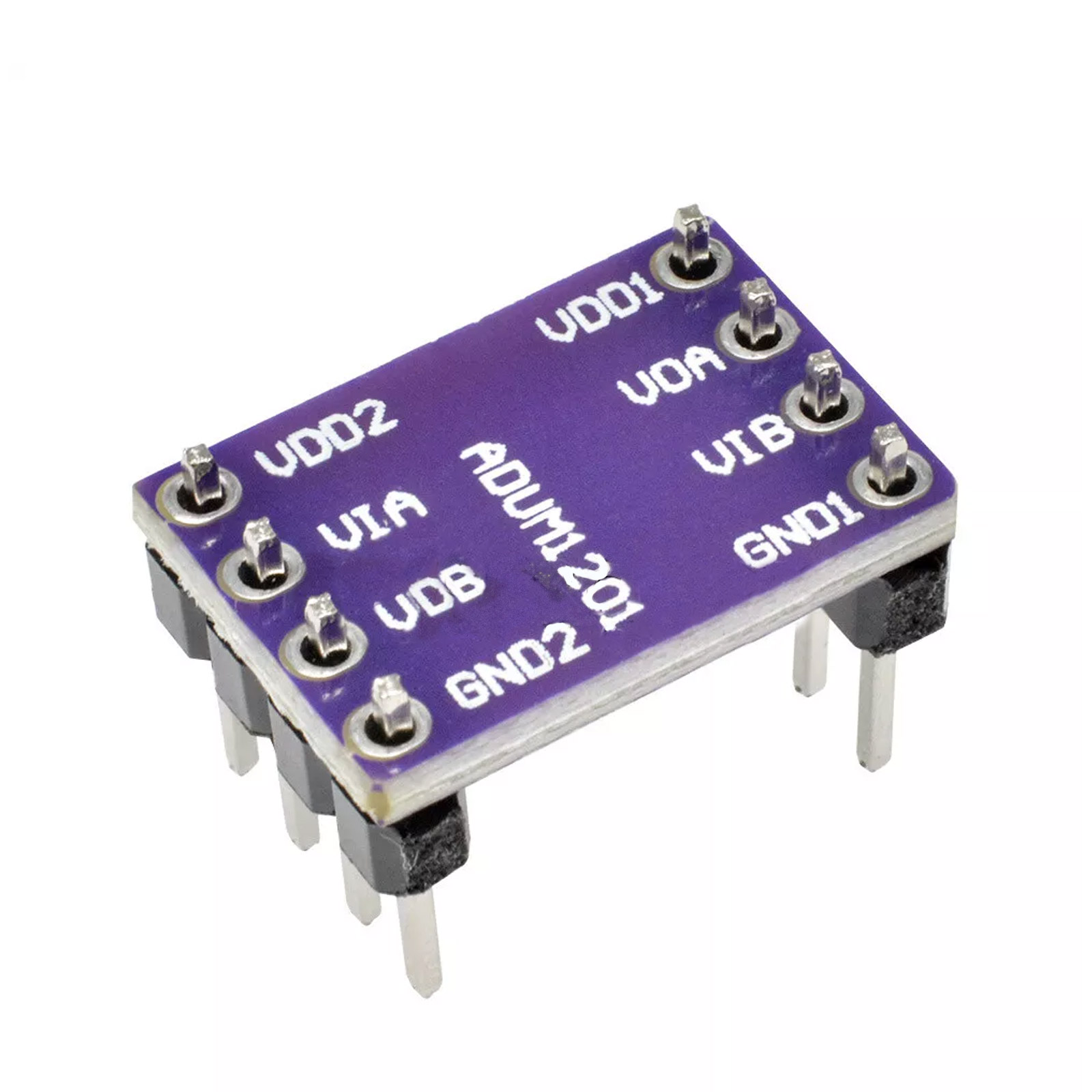

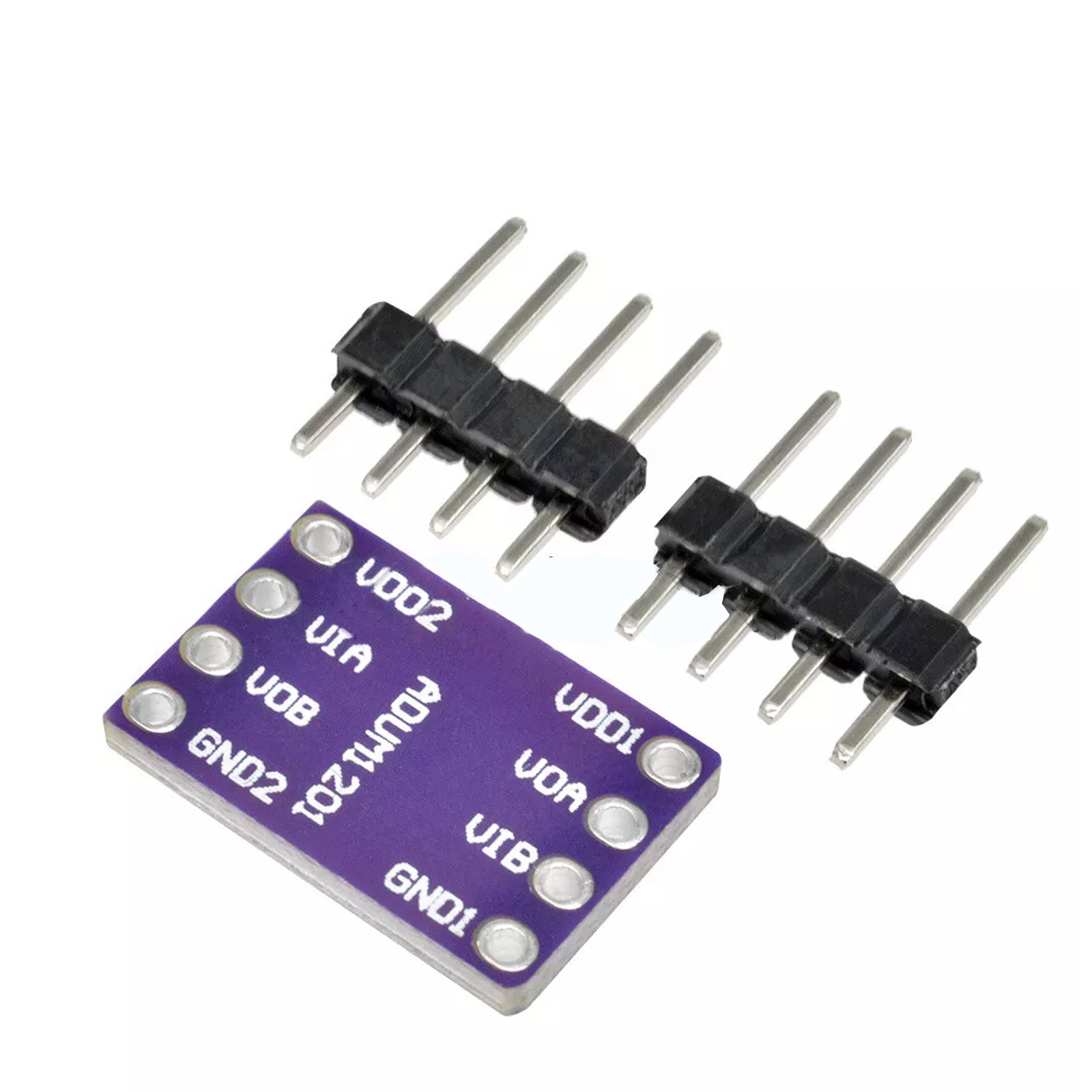

- 1x Modul wie abgebildet
- 1x Stiftleisten zum Anlöten
Produktart: | Magnetischer Isolator |
