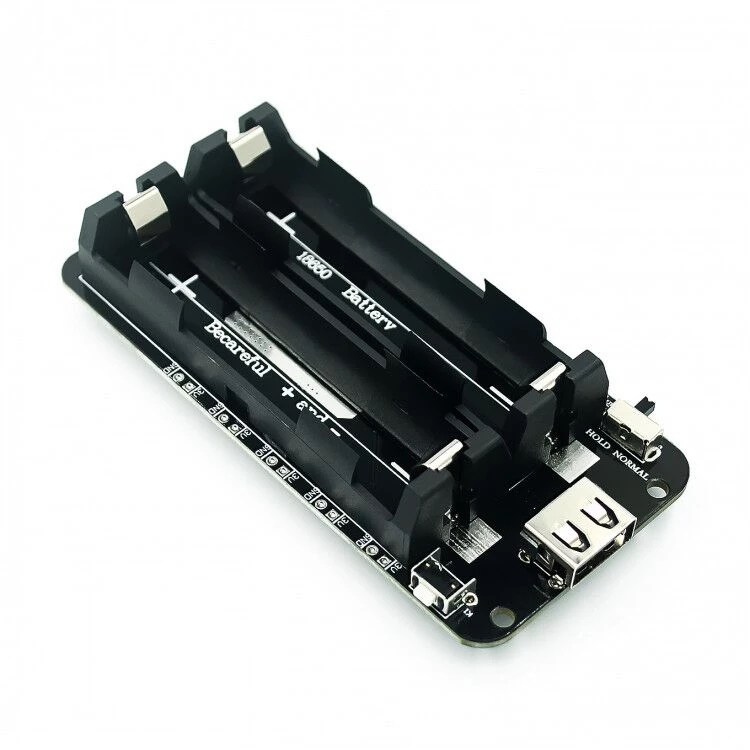

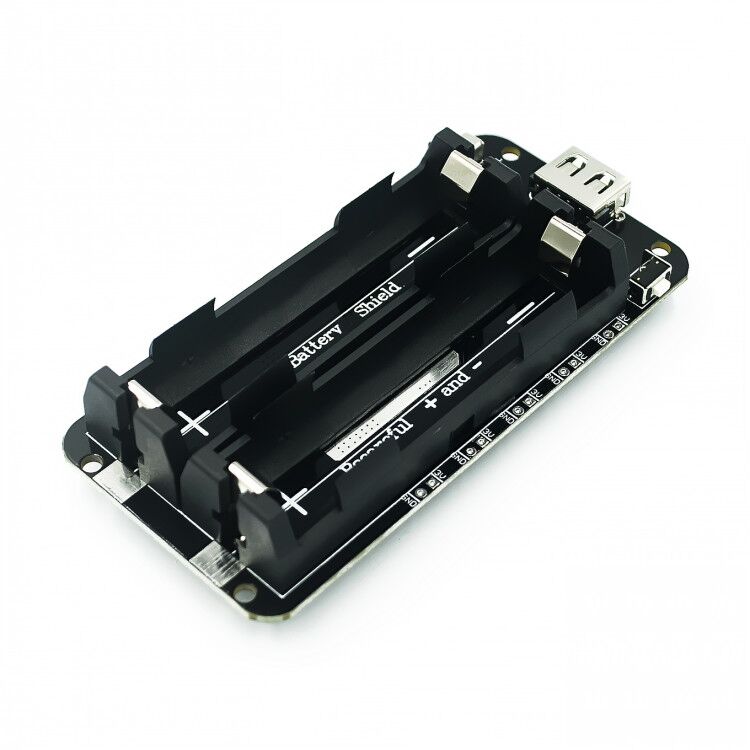

Mit diesem Lithium-Batterie Shield können Sie ihre tragbaren Projekte mit Strom versorgen! Das Shield besitzt 3V/1A und 5V/2,2A Ausgänge und nimmt zwei 18650 Batterien auf (nicht im Lieferumfang enthalten).
Zum Aufladen von 18650 Lithium Akkus besitzt das Modul einen Micro-USB Eingang mit einem Ladestrom von 600-800mA.
Bedienung
Legen Sie die Akkus ein und Drücken Sie die Taste einmal, um das Modul einzuschalten. Prüfen Sie den Ladestand der Akus mit den LEDs auf der Unterseite.
Taste einmal drücken - EIN (sofort)
Taste zweimal drücken - AUS (nach 2-3sek)
Schalter in Richting 18650: Power immer an
Schalter andere Richtung. Power geht nach einigen Sekunden aus
Achtung: Die Batterien/Akkus dürfen nicht verpolt werden! Das Modul besitzt eindeutige Markierungen für + und -. Ein falsches einlegen der Batterien/Akkus kann das Modul zerstören!
Details
Output: 5V 2.2A (max 3A)
Output: 3V 1A
Input: Micro-USB / USB-C
Taster zum Ein-/Ausschalten
Schalter zum Wechseln zwischen Dauerbetrieb und Energiesparmodus
Kundenbewertungen für "Lithium-Batterie Shield für 2x 18650"
Von:
Andreas G.
Am:13.06.2024
Perfekt für eine Powerbank
Für den Eigenbau einer Powerbank mit austauschbaren 18650 sehr gut geeignet.
Von:
Antonio
Am:13.05.2024
Eine Powerbank für den Eigenbau oder für RC-Cars, mit Ladeanzeige, Überladungsschutz, 3.3v und 5V Output,
gut zu gebrauchen. Etwas tricky, der Output-Taster, siehe vorherigen Post. Habe mehrere gekauft,, weil universell verwendbar
Von:
Michele Cardone
Am:18.04.2023
Lithium-Batterie Shield 5V 3A 2x 18650
Super Service, tolle Beratung, schnell und unkompliziert alles! Vielen Dank!
Von:
Reginald Löhr
Am:13.07.2022
Produkt einwandfrei
Schade, dass keine Anleitung oder link darauf zu finden ist. Die ich gefunden habe stimmte nicht ganz. So geht's: Taste einmal drücken - EIN (sofort) Taste zweimal drücken - AUS (nach 2-3sek) Schalter in Richting 18650: Power immer an Schalter andere Richtung. Power gehtnach einigen Sekunden aus (Vermulich das blöde Powerbank-Verhalten)
Was noch fehlt: ein Gehäuse dafür.
