Der 3W LED-Treiber mit PWM-Dimmen ist eine kompakte und effiziente Lösung zur stabilen Stromversorgung von Hochleistungs-LEDs. Mit einer Eingangsspannung von 5 bis 35 Volt DC sorgt er für einen konstanten Ausgangsstrom von 700 mA ± 20 mA und kann 1 bis 10 Stück 3W LEDs zuverlässig antreiben.
Dank PWM-Dimmfunktion kann die Helligkeit der LEDs präzise gesteuert werden. Dabei wird der Ausgang bei hohem Pegel abgeschaltet und bei niedrigem Pegel aktiviert. Der integrierte Step-Down-Konverter gewährleistet, dass die Ausgangsspannung stets geringer als die Eingangsversorgungsspannung ist, wodurch eine optimale Effizienz erreicht wird.
Mit seinem ultrakompakten Design (nur 3,6 cm x 2 cm) eignet sich dieser Treiber ideal für beengte Installationen. Der konstante Ausgangsstrom minimiert Schwankungen und sorgt für eine höhere LED-Lichteffizienz, während die Helligkeitseinbußen reduziert werden.
Zur Sicherheit verfügt das Modul über Schutzfunktionen gegen Überlast, Kurzschluss und Überstrom, wodurch eine zuverlässige Nutzung gewährleistet wird. Die breite Eingangsspannung macht es flexibel für verschiedene Anwendungsbereiche, während der einfache Anschluss über VIN+ und VIN- sowie LED+ und LED- eine unkomplizierte Installation ermöglicht.
Dieser leistungsstarke LED-Treiber ist ideal für den Einsatz in Beleuchtungssystemen, LED-Projekten und energieeffizienten Anwendungen, bei denen Stabilität, Sicherheit und Dimmbarkeit gefragt sind.
Details
- Leistung: 3W
- Eingangsspannung: DC 5-35V
- Ausgangsstrom: 700mA ± 20mA
- Anzahl der LEDs: 1 bis 10 Stück 3W LEDs
- Dimmfunktion: Unterstützt PWM-Dimmen
- Schaltverhalten:
- Hoher Pegel: Ausgang aus
- Niedriger Pegel: Ausgang ein
- Betriebsmodus: LED-Buck-Modus (Gesamtspannungsdifferenz muss niedriger als Eingangsspannung sein, 2-3V)
- Abmessungen: 3,6 cm x 2 cm (L x B)
- Welligkeit: Geringe Welligkeit für stabilen Betrieb
- Effizienz: Erhöht LED-Lichteffizienz und reduziert Helligkeitsverluste
- Schutzfunktionen: Überlast-, Kurzschluss- und Überstromschutz
- Anschlüsse:
- VIN+ / VIN-: Eingangsspannung
- LED+ / LED-: LED-Anschluss
Lieferumfang

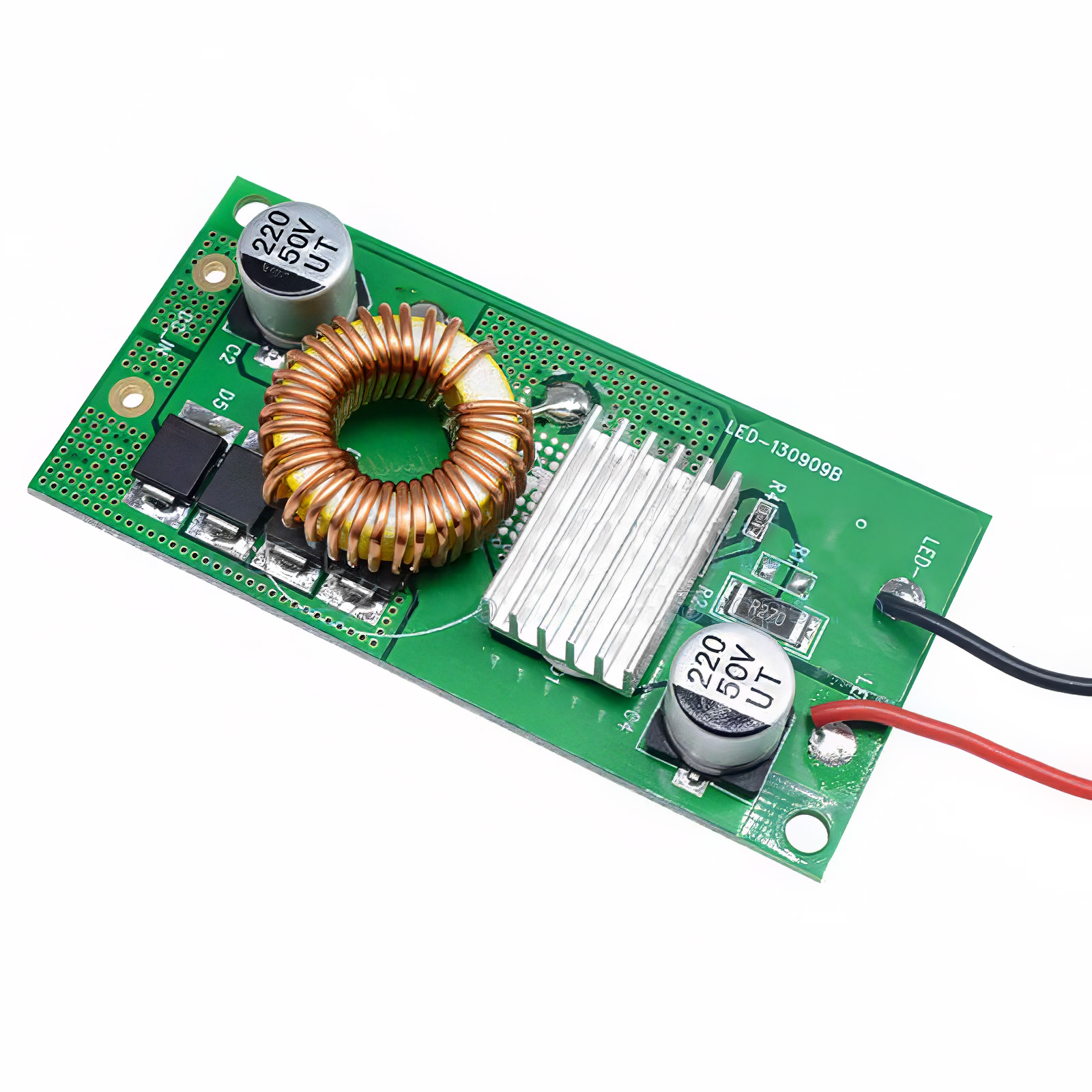

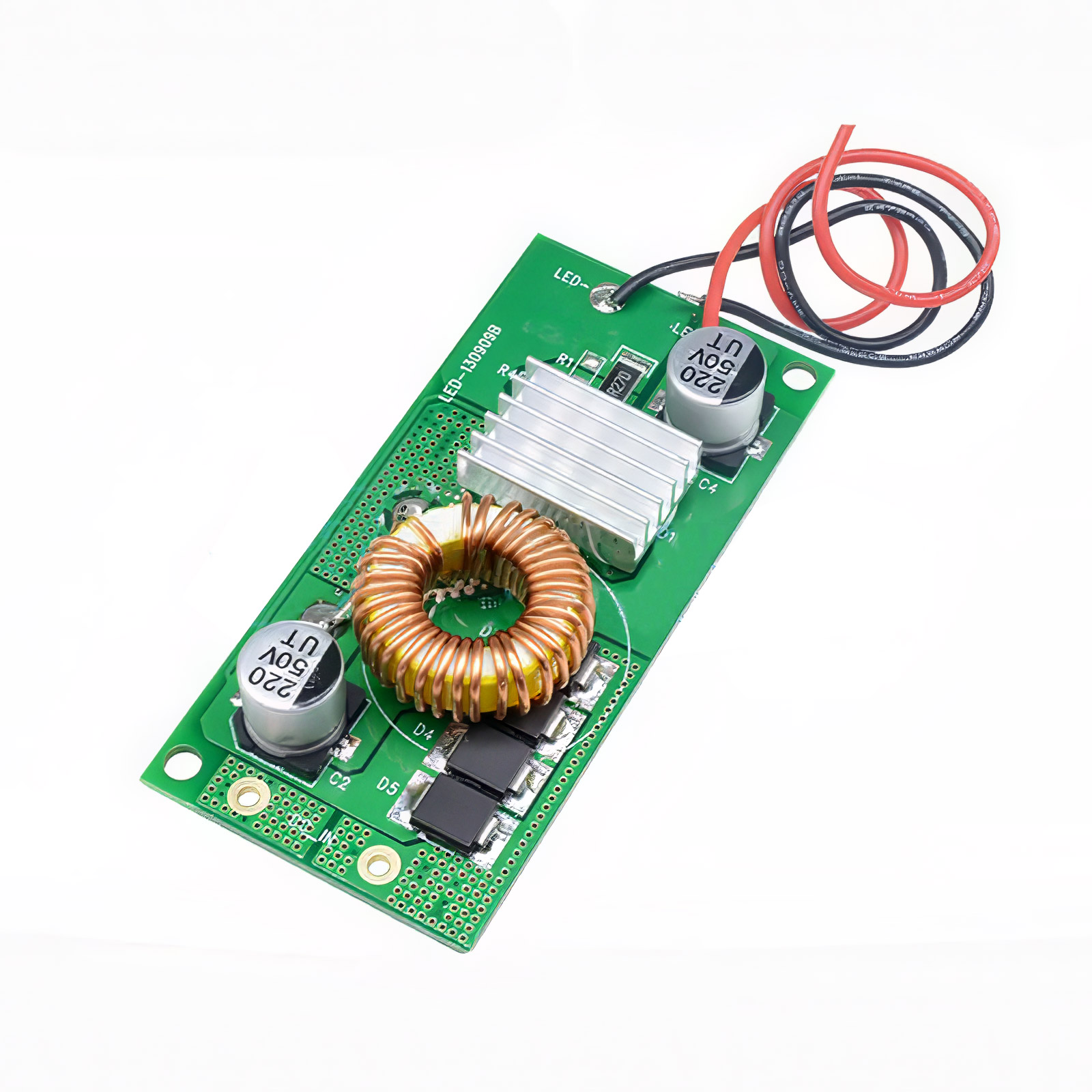

- 1x Modul wie abgebildet.
Produktart: | LED Modul |
