LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader

(5)
Vorschau: LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader Vorschau: LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader Vorschau: LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader Vorschau: LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader Vorschau: LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader Vorschau: LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader Vorschau: LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 12,09 €
ab 5 11,79 €
ab 20 11,55 €
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • Artikel-Nr.: RBS10061
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 5 Dokumente 1
Beschreibung
Ramps Controller Display 2004 1.4 Das Ramps Controller Display 2004 1.4 ist ein... mehr
Menü schließen

Ramps Controller Display 2004 1.4

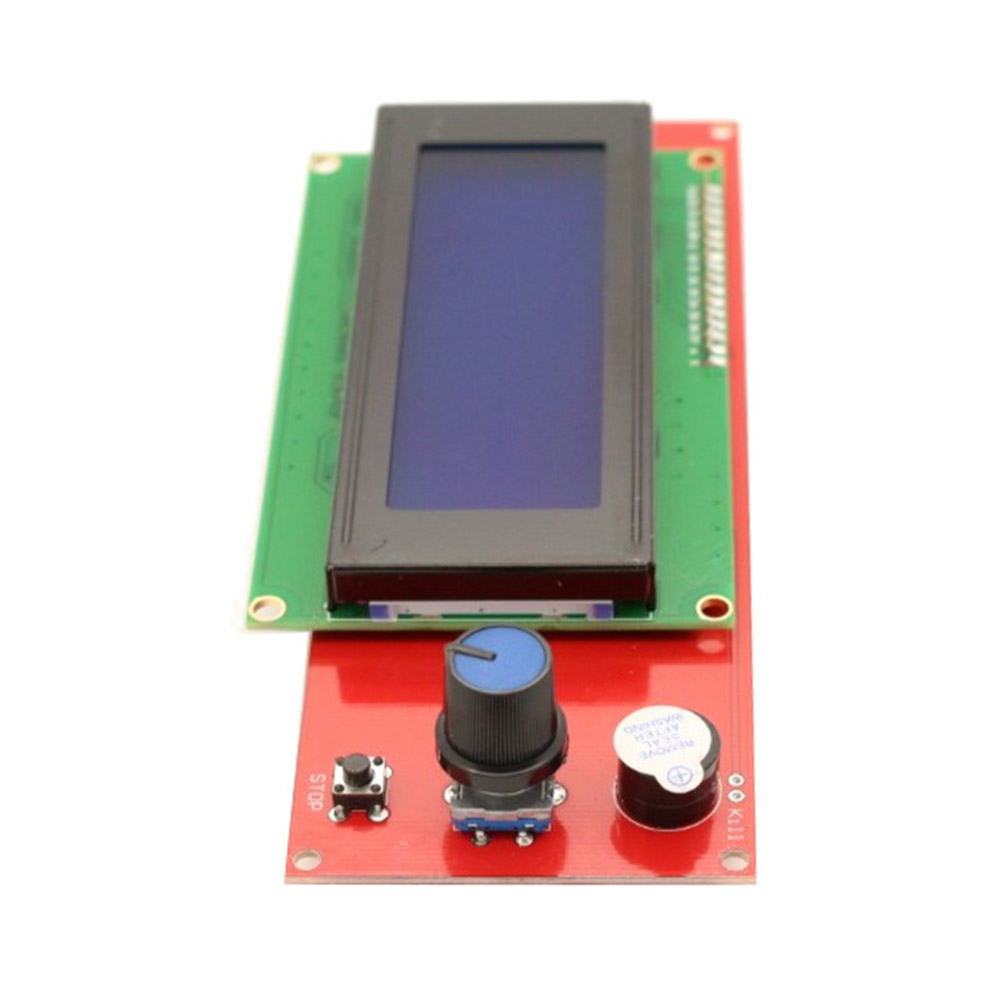

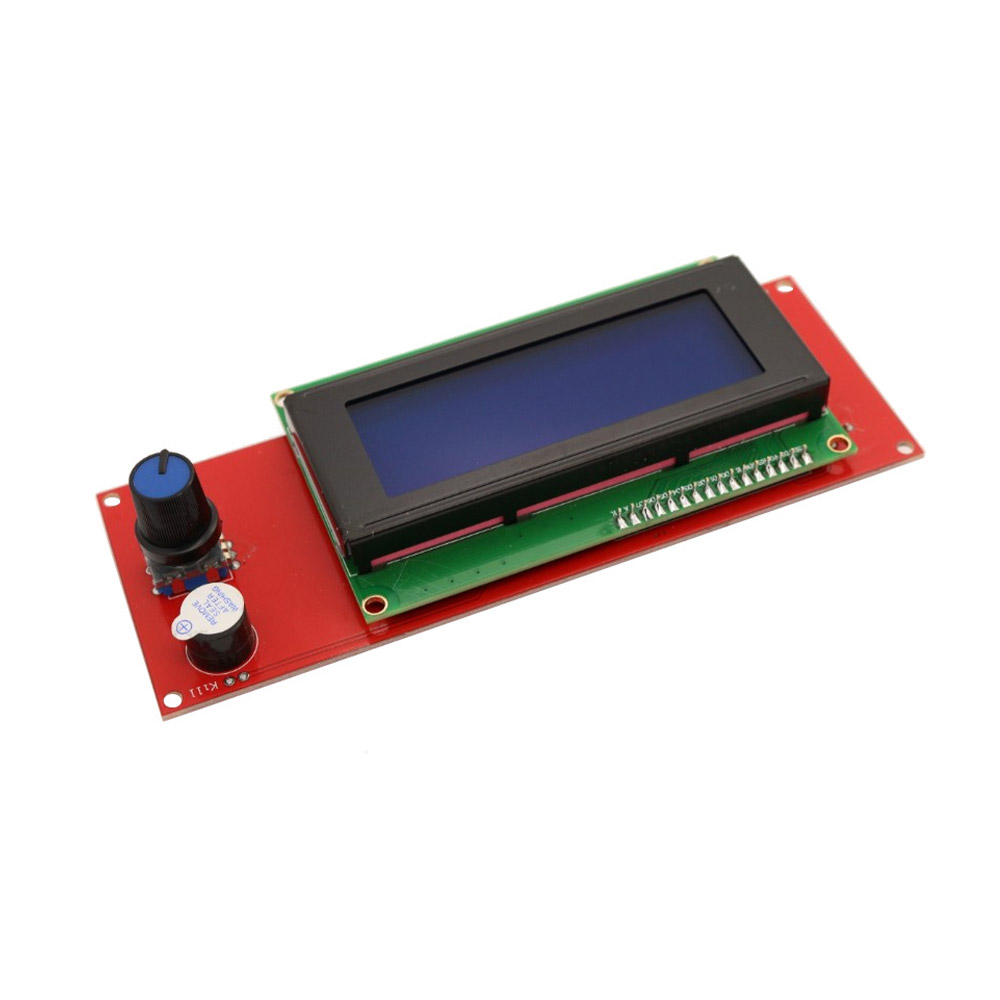

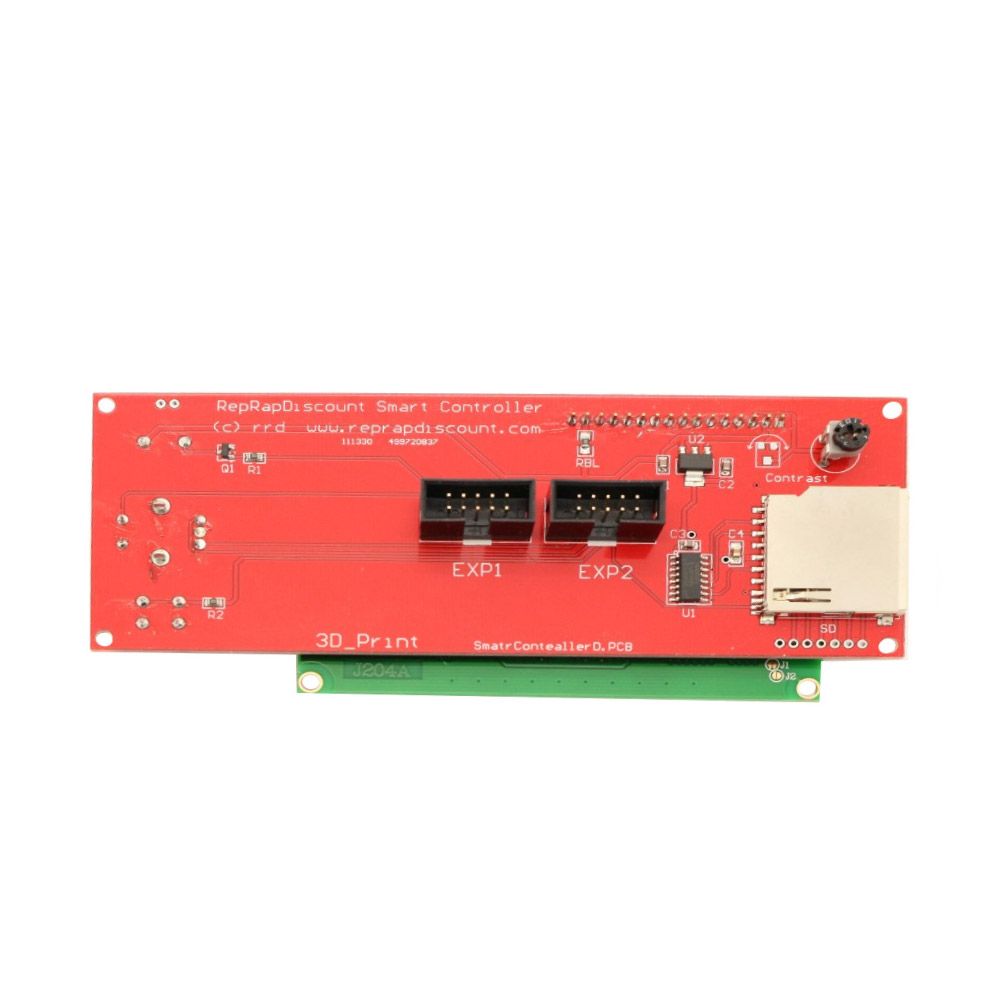

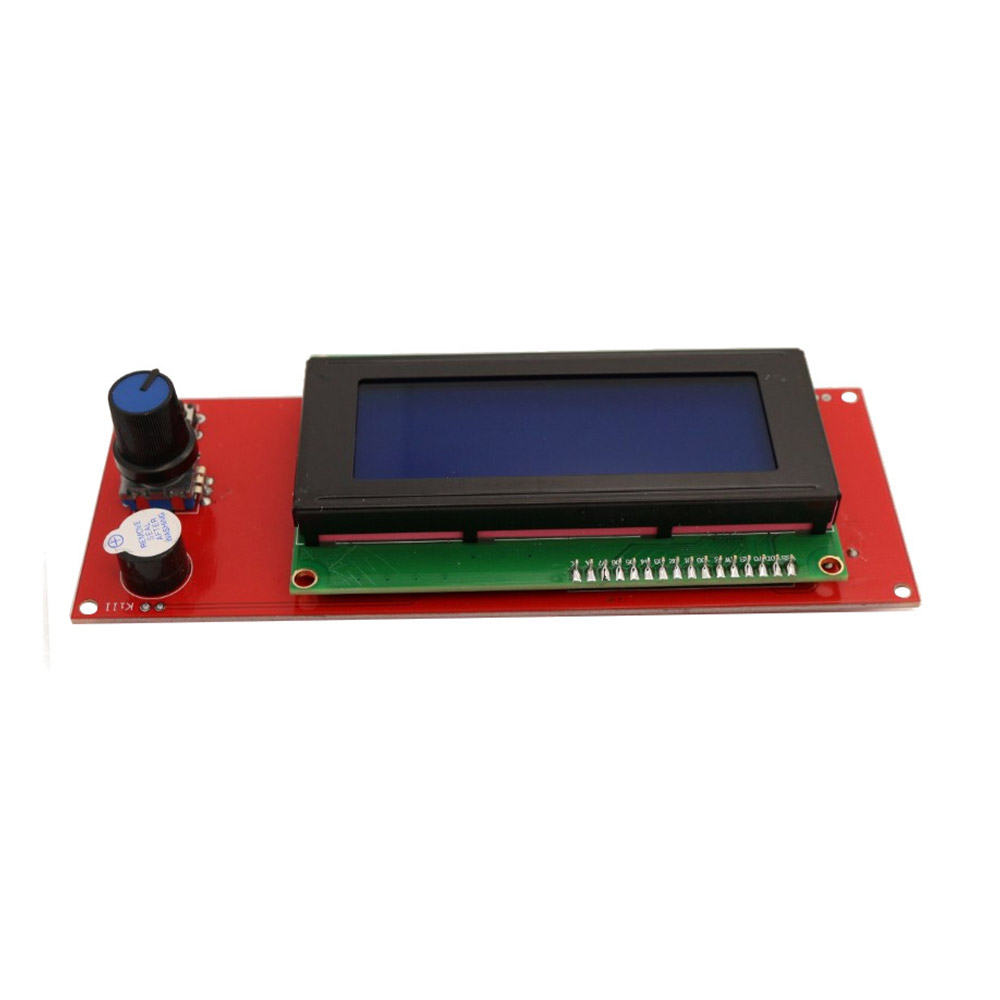

Das Ramps Controller Display 2004 1.4 ist ein eigenständiges Controllermodul zum Steuern eines RepRap / Ramps 1.4 oder 1.5.7. Das Modul erfordert keine programmierung, sondern kann direkt mit einem RepRap / Ramps verbunden werden. Die Dateien werden auf dem blauen 2004 LCD Display angezeigt sobald eine SD-Karte in den sich auf der Rückseite befindlichen SD-Karten Slot eingesteckt wurde. Ausgewählt werden die Dateien über den sich neben dem Display befindlichen Drehencoder, welcher als zentrale Steuereinheit des Displays fungiert. Der Anschluss des Controllermoduls erfolgt über die beiden mitgelieferten Flachbandkabel. Über diese wird auch die Stromversorgung für die SD-Karte sichergestellt.

Einsatzgebiet Ramps Controller Display 2004 1.4

Nutzen Sie das Ramps Controller Display 2004 1.4 für Ihren RepRap / Ramps 3D Drucker. Es ermöglicht Ihnen die Erteilung von Druckaufträgen ohne dass das Modul mit einem PC verbunden werden muss. Durch den geringen Installationsaufwand ist das Controller Modul sehr schnell Einsatzbereit. Einstellung für die Marlin Firmware "#define REPRAP_DISCOUNT_SMART_CONTROLLER".

Details

  • Großes Display mit 4 Zeilen zu je 20 Zeichen
  • Drehgeber / Rotary Encoder zur Bedienung
  • Taster / Stopfunktion
  • Buzzer

Lieferumfang

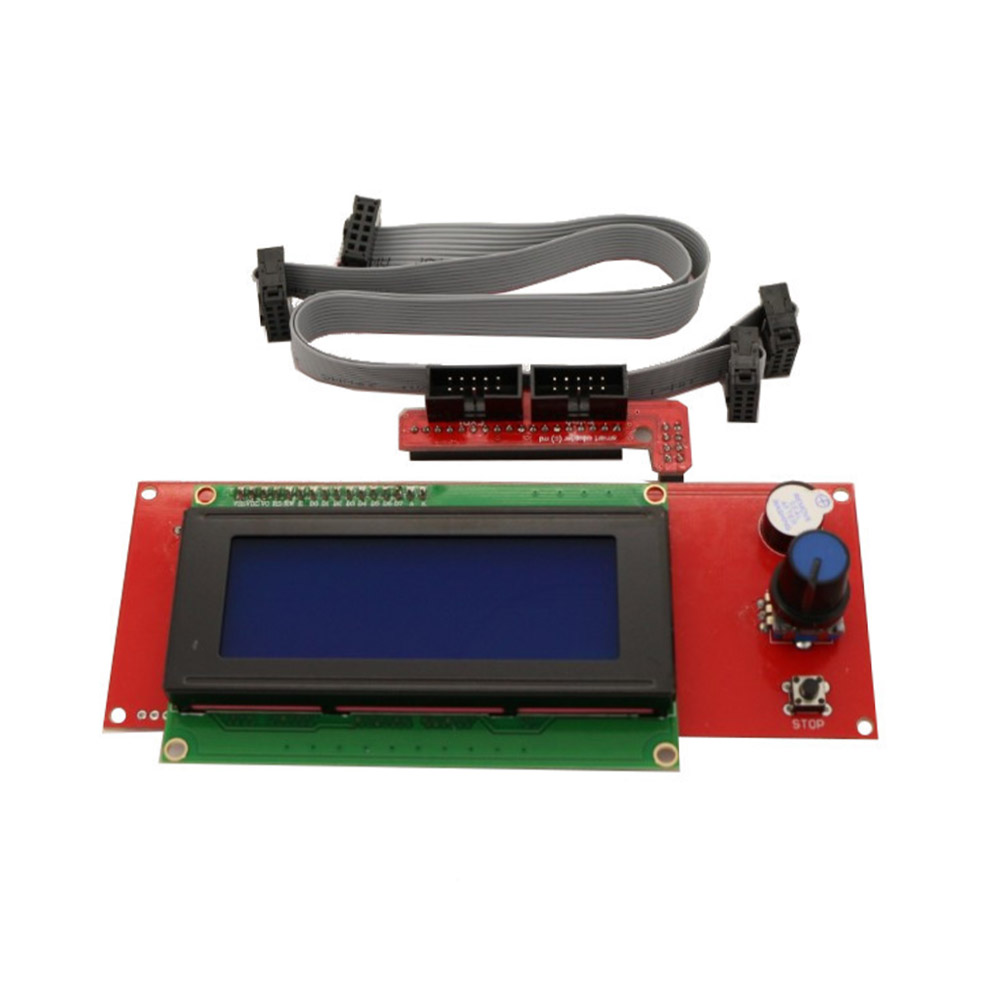

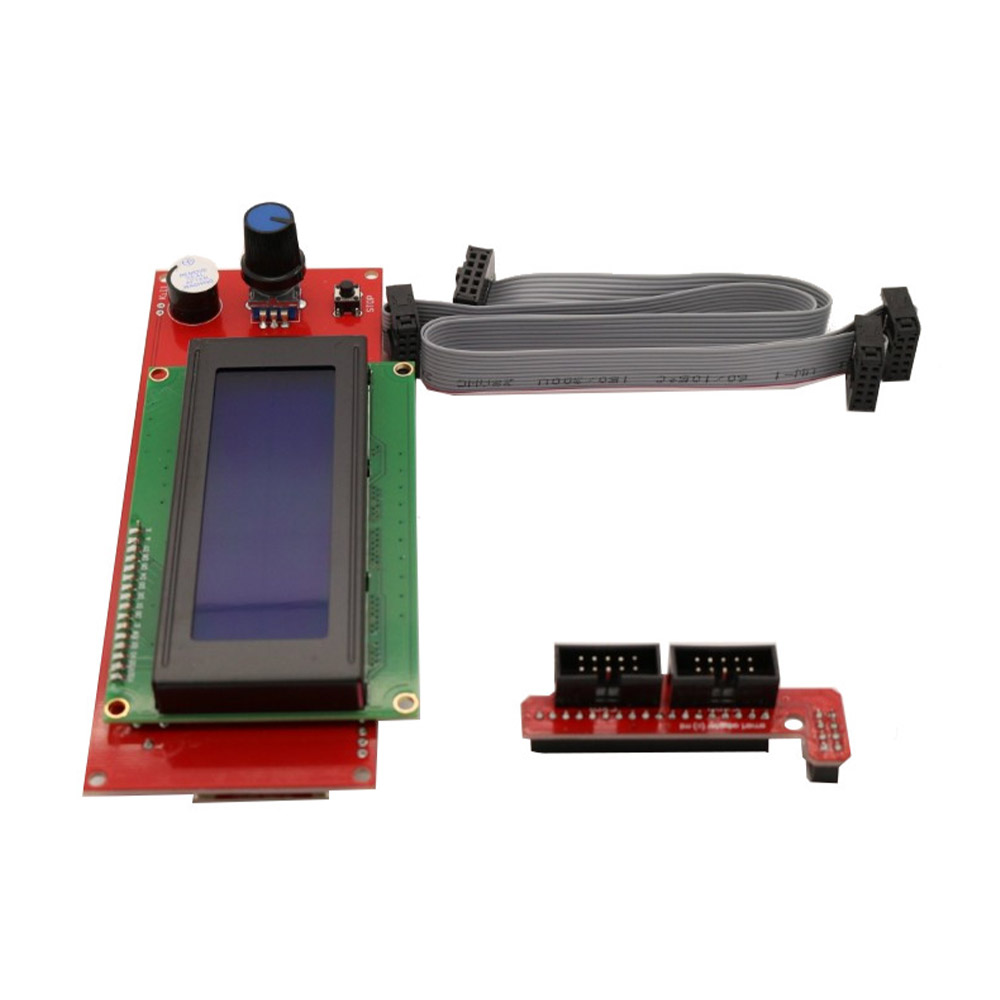

  • 1 x fertig aufgebautes Modul wie abgebildet

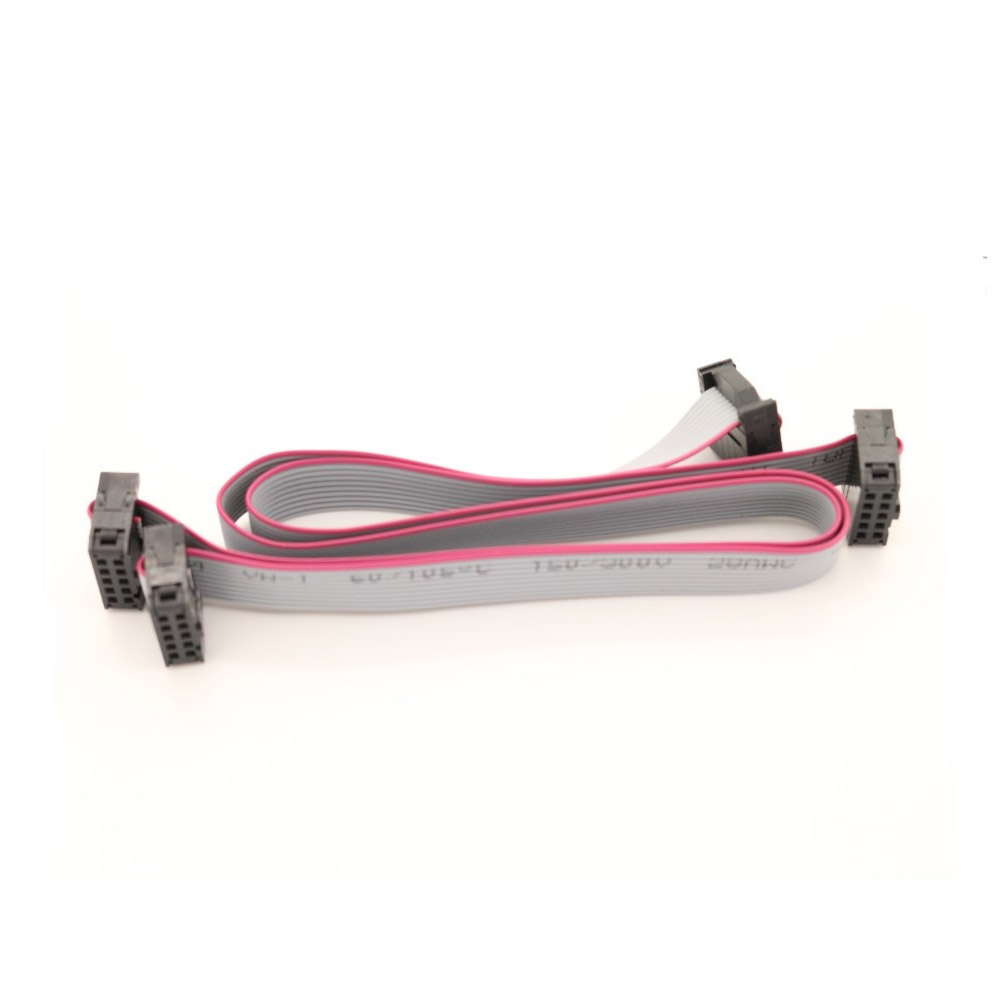

  • 2 x Flachbandkabel zur flexiblen Verbindung
  • Anschlussadapter
Produktart: Display
Modellkompatibilität: Universal
Filamentdurchmesser: Universal
Material: Universal
Bewertungen 5
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader"
Von: Am: 17.03.2024

Schnell und gut,wie immer.

Gut verpackt die Ware erhalten.
Angeschlossen und funktioniert einwandfrei.
Besten Dank.

Von: Am: 01.02.2024

alles OK

schnelle Lieferung, leider fehlte ein Bauteil, die Firma per Mail angeschrieben und eine Stunde später die Antwort; vorbildlich, da können sich andere Unternehmen eine dicke Scheibe abschneiden!!!
Nach Rücksprache sofortige Ersatzlieferung, nochmals Danke werde wieder einkaufen

Von: Am: 07.01.2024

Perfekt

Von: Am: 25.03.2020

Sehr zufrieden

Alles läuft einwandfrei. Vielen Dank!

Von: Am: 02.03.2020

Alles super

Perfekt. Alles wie erwartet, Buchsen sauber aufgelötet, Display funktioniert und lässt sich sauber Bedienen.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente 1
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
RAMPS 1.4 Informationen auf der RepRap Wiki
Link
Öffnen
Zubehör 1 Kunden kauften auch
Zubehör 1
10Pin Flachbandkabel 60 cm für RAMPS 1.4 Displays 10Pin Flachbandkabel 60 cm für RAMPS 1.4 Displays
ab 0,89 €
Kunden kauften auch
yourDroid GT2 Zahnriemen offen 6mm 1 Meter faserverstärkt yourDroid GT2 Zahnriemen offen 6mm 1 Meter...
Inhalt 1 Laufende(r) Meter
ab 1,61 €
MK8 Extruder Bausatz (Rechts) für 1.75 mm Filament MK8 Extruder Bausatz (Rechts) für 1.75 mm Filament
ab 3,75 €
GT2 Riemenscheibe Z16 5mm Bohrung 6mm Riemen GT2 Riemenscheibe Z16 5mm Bohrung 6mm Riemen
ab 0,83 €
3D Drucker Kaltgerätebuchse mit Schalter 3D Drucker Kaltgerätebuchse mit Schalter
ab 2,26 €
-30%
Flexible Wellenkupplung 5mm auf 5mm Flexible Wellenkupplung 5mm auf 5mm
ab 0,90 € 1,29 €
Long-Distance J-Head V6 Hot End 0.5 - 1.75mm Long-Distance J-Head V6 Hot End 0.5 / 1.75mm
ab 5,89 €
12V Lüfter 40*40*10mm für Extruder/Hot End 12V Lüfter 40*40*10mm für Extruder/Hot End
ab 0,95 €
KW4-3Z-3 mechanischer Endschalter KW4-3Z-3 mechanischer Endschalter
ab 0,51 €
1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden Extruder meterware 1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden...
Inhalt 1 Laufende(r) Meter
ab 1,59 €
MEGA 2560 R3 Board MEGA 2560 R3 Board
ab 16,45 €
BUNDLE
Wantai Nema 17 Schrittmotor 40mm 1.7A 42BYGHW609X1 Wantai Nema 17 Schrittmotor 40mm 1.7A 42BYGHW609X1
Inhalt 1 Stück
ab 14,89 €
MK2B Heizbett 214x214 mm mit Widerstände, LED und Anschlusskabel MK2B Heizbett 214x214 mm mit Widerstände, LED...
ab 9,29 €
Wantai Netzteil 12V 20A 240W für 3D-Drucker / CNC-Maschinen Wantai Netzteil 12V 20A 240W für 3D-Drucker /...
ab 29,45 €
GT2 Riemenscheibe 20 Zähne 5mm Bohrung für 6mm Riemen GT2 Riemenscheibe 20 Zähne 5mm Bohrung für 6mm...
Inhalt 1 Stück
ab 0,75 €
Thermistor NTC 3950 100k Ohm mit 1m Anschlusskabel 2-Pin Thermistor NTC 3950 100k Ohm mit 1m...
ab 1,15 €
Heizpatrone 12V 40W für 3D Drucker Hotends Heizpatrone 12V 40W für 3D Drucker Hotends
1,00 €
Mechanischer Endschalter mit 50 cm Kabelsatz 3-Pin für CNC RepRap 3D-Drucker Mechanischer Endschalter mit 50 cm Kabelsatz...
ab 0,95 €
Ramps 1.4 Board (High Quality) Ramps 1.4 Board (High Quality)
ab 10,45 €
BUNDLE
RAMPS 1.4 Board RAMPS 1.4 Board
ab 5,19 €
Radiallüfter 5015 12V 50mm 4200 RPM Radiallüfter 5015 12V 50mm 4200 RPM
ab 1,69 €
LCD 12864 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader LCD 12864 RepRap Full Graphic Smart Controller...
ab 15,95 €
Optischer Endschalter mit Kabelsatz Optischer Endschalter mit Kabelsatz 3-Pin, 50cm...
ab 1,15 €
Flexible Wellenkupplung 5mm auf 8mm Flexible Wellenkupplung 5mm auf 8mm
ab 1,39 €
33m Rolle Kapton Klebeband 20mm breit 33m Rolle Kapton Klebeband 20mm breit
Inhalt 33 Laufende(r) Meter (0,10 € / 1 Laufende(r) Meter)
ab 3,25 €
Thermistor NTC 3950 100k Ohm mit 1m Anschlusskabel Thermistor NTC 3950 100k Ohm mit 1m Anschlusskabel
ab 0,75 €
5x Bigtreetech TMC2208 V3.0 Schrittmotortreiber STEP/DIR 5x Bigtreetech TMC2208 V3.0 Schrittmotortreiber...
ab 23,45 €
0.4mm Düse für 1.75mm Filament 0.4mm Düse für 1.75mm Filament
ab 0,45 €
10er Set Spannfeder für Heizbett / Extruder 23*9mm 10x Spannfeder für Heizbett / Extruder 23*9mm
Inhalt 10 Stück (0,11 € / 1 Stück)
ab 1,05 €
A4988 Schrittmotorentreiber A4988 Schrittmotorentreiber
ab 1,81 €
DRV8825 Schrittmotor Treiber für CNC und 3D-Drucker DRV8825 Schrittmotor Treiber für CNC und...
ab 2,19 €
10Pin Flachbandkabel 60 cm für RAMPS 1.4 Displays 10Pin Flachbandkabel 60 cm für RAMPS 1.4 Displays
ab 0,89 €
Gleitlager IGUS DRYLIN RJ4JP-01-08 LM8UU Alternative Gleitlager IGUS DRYLIN RJ4JP-01-08 LM8UU...
Inhalt 1 Stück
ab 0,95 €
RAMPS 1.4 Kit + Mega2560 R3 + 5 x A4988 Treiber für RepRap 3D Drucker RAMPS 1.4 Kit + Mega2560 R3 + 5 x A4988 Treiber...
50,59 €
Kugellager FZ0463 u-förmig 4*13*4mm Kugellager FZ0463 u-förmig 4*13*4mm
Inhalt 1 Stück
ab 0,79 €
BUNDLE
MK3 Heizbett 214x214 mm 12V / 24V (schwarz) MK3 Heizbett 214x214 mm 12V / 24V (schwarz)
ab 11,25 €
MKS TMC2208 Schrittmotortreiber ultra-silent MKS TMC2208 Schrittmotortreiber ultra-silent
ab 4,60 €
Linearwelle 8 mm x 500 mm Linearwelle 8 mm x 500 mm
Inhalt 1 Stück
ab 3,75 €
1 Meter PTFE Schlauch 4 mm x 6 mm für Bowden Extruder 1 Meter PTFE Schlauch 4 mm x 6 mm für Bowden...
Inhalt 1 Laufende(r) Meter
ab 1,59 €
Nema 17 Schrittmotor original Wantai 42BYGHW811 Nema 17 Schrittmotor original Wantai 42BYGHW811
ab 17,29 €
Riemenscheibe GT2 20 Zähne 8mm Bohrung für 6mm Riemen Riemenscheibe GT2 20 Zähne 8mm Bohrung für 6mm...
ab 0,75 €
Zuletzt angesehen
Artikelfragen 2
Artikelfragen 2
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr
Menü schließen

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von M*** , Datum: 02.07.2023

Ich habe das Display an ein Archim2 von Ultimachines angeschlossen auf dem die Marlin-Firmware (mit dem #define aus der Beschreibung) läuft. Leider sind nur wirre, ca. im Sekundentakt wechselnde Symbole (überwiegend "Pfeil nach links") in der 1. und 3. Zeile zu sehen. Woran kann das liegen? Ich habe schon herausgefunden dass der Stecker falsch herum orientiert war. Vorher zeigte das Display gar nichts an.

Antwort des Shopbetreibers

Hallo,

von dem Druckermodell haben wir leider keine Informationen vorliegen, sorry. Am besten Sie überprüfen, ob das Mainboard des Druckers die übliche Pinbelegung verwendet. Da die VCC&GND Pins vom Drucker bereits anders orientiert sind, liegt es nahe, dass auch die anderen Pins abweichen.

Ansonsten wäre zu beachten, dass EXP1 auf EXP1 angeschlossen wird und EXP2 auf EXP2. Bei manchen Mainboards sind die Kabel dadurch über Kreuz, sieht falsch aus ist aber richtig.

Frage von Hiril P*** , Datum: 24.03.2022

My Prusa iMK3S lcd display is damaged by static. Can this display work as replacement?

Antwort des Shopbetreibers

Yes, it should work just fine as a replacement.
