LCD 12864 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader

(5)
LCD 12864 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
05:41:13 h
13,55 € Statt: 19,39 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • Artikel-Nr.: RBS10147
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 5 Dokumente 5
Beschreibung
Anschlussfertiges Controller-Modul zum Steuern eines RepRap / Ramps 1.4 oder 1.5.7 ganz ohne... mehr
Menü schließen

Anschlussfertiges Controller-Modul zum Steuern eines RepRap / Ramps 1.4 oder 1.5.7 ganz ohne PC!
Über den Drehencoder und das Display können die Dateien direkt von einer SD-Karte ausgewählt und gestartet werden.

Einstellung für die Marlin Firmware: #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER

Details

  • Großes LCD-Display
  • Drehgeber / Rotary Encoder zur Bedienung
  • Taster / Stopfunktion
  • Buzzer

Lieferumfang

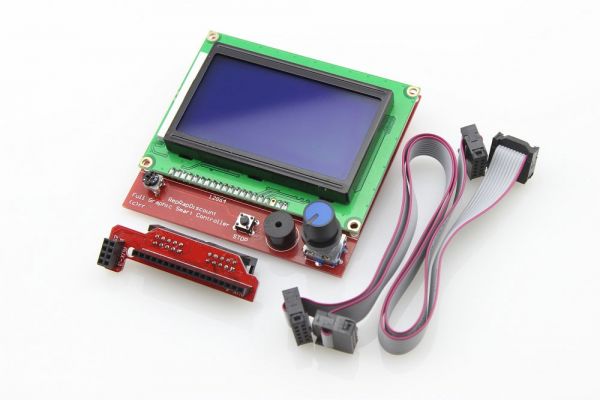

  • 1 x fertig aufgebautes Modul wie abgebildet
  • 2 x Flachbandkabel zur flexiblen Verbindung
  • Anschlussadapter
Produktart: Display
Modellkompatibilität: Universal
Filamentdurchmesser: Universal
Material: Universal
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Bewertungen 5
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "LCD 12864 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader"
Von: Am: 07.11.2020

Top Produkt

1a Produkt, gut verpackt und schnell geliefert.
***10/10 would buy again***

Von: Am: 13.07.2020

Fehlerhafte Lieferung, sofortige Nachbesserung


Ursprünglich war der SD Karten Slot defekt. Als Einzelteil nirgens zu bekommen. Dafür aber die komplette Einheit neu kaufen ist ein wenig am Ziel vorbei. In der neugelieferten Einheit war das LCD defekt. Reklamiert und promte Nachbesserung. LCD , Platine und Adapter sollte es einzeln zum Nachkauf geben. Wer Probleme mit der SD Karten Erkennung nach einem Umbau hat, die Bandkabel so kurz wie möglich halten.
Trotzdem, Roboter Bausatz Shop auch bei anderen Artikeln immer wieder empfehlenswert!

Von: Am: 16.06.2020

LCD 12864 RepRap Full Graphic Smart Controller

Ausgezeichnetes Produkt, montiert auf Prusa i3 Pro B. Ich musste die beiden Anschlüsse umkehren, um es anzupassen, jetzt ist alles in Ordnung.

Von: Am: 17.03.2020

Gutes Board mit SSD-Card zum standalone-Betrieb gut geeignet

Der Regelbereich des Kontrastpotis ist optimierbar eventuell entfernen.
Um Anzeigefehler zu vermeiden kann bei der Marlin Software im config
nach der angabe des Displaytyps >
#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER
#define ST7920_DELAY_1 DELAY_NS(250)
#define ST7920_DELAY_2 DELAY_NS(250)
#define ST7920_DELAY_3 DELAY_NS(250)
eingefügt werden.

Von: Am: 28.08.2017

Nach Modifikationen okay

Als Ersatz für Renforce 500 gekauft. Allerdings ist der Kontrast-Potentiometer zu schwach. Ich habe 330Ohm Widerstand an Pin2 und Pin3 gelötet. Dann ist er perfekt.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente 5
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für LCD 12864 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader
Produktinformationen & Sicherheitshinweise
PDF
Download

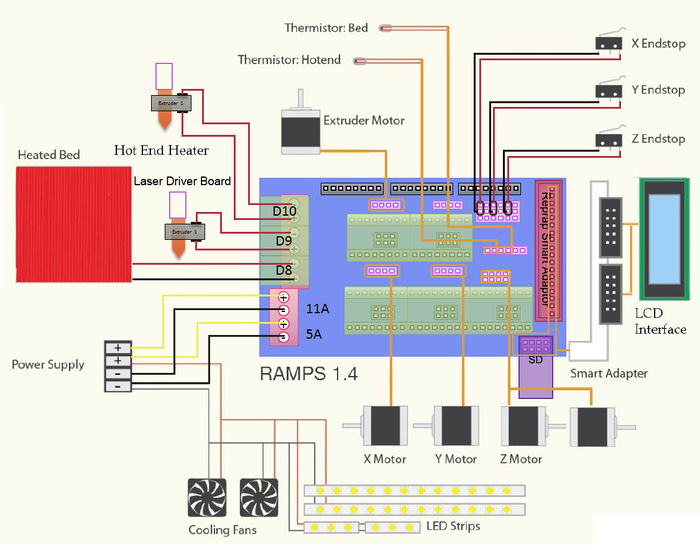

Anschlussplan RAMPS Kit
JPG
Download
RAMPS Assembly Guide (Englisch)
PDF
Download
RepRap Wiki (Englisch)
Link
Öffnen
RAMPS 1.4 Anleitung (Deutsch)
Link
Öffnen
Zubehör 1 Kunden kauften auch
Zubehör 1
10Pin Flachbandkabel 60 cm für RAMPS 1.4 Displays 10Pin Flachbandkabel 60 cm für RAMPS 1.4 Displays
ab 0,89 €
Kunden kauften auch
DRV8825 Schrittmotor Treiber für CNC und 3D-Drucker DRV8825 Schrittmotor Treiber für CNC und...
ab 2,15 €
MEGA 2560 R3 Board MEGA 2560 R3 Board
ab 16,45 €
-10%
BUNDLE
RAMPS 1.4 Board RAMPS 1.4 Board
ab 4,85 € 5,39 €
yourDroid GT2 Zahnriemen offen 6mm 1 Meter faserverstärkt yourDroid GT2 Zahnriemen offen 6mm 1 Meter...
Inhalt 1 Laufende(r) Meter
ab 1,61 €
1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden Extruder meterware 1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden...
Inhalt 1 Laufende(r) Meter
ab 1,29 €
-30%
Thermistor NTC 3950 100k Ohm mit 1m Anschlusskabel 2-Pin Thermistor NTC 3950 100k Ohm mit 1m...
ab 0,80 € 1,15 €
5x DRV8825 Schrittmotor Treiber für CNC und 3D-Drucker 5x DRV8825 Schrittmotor Treiber für CNC und...
Inhalt 5 Stück (1,82 € / 1 Stück)
ab 9,09 €
Thermistor NTC 3950 100k Ohm mit 1m Anschlusskabel Thermistor NTC 3950 100k Ohm mit 1m Anschlusskabel
ab 0,75 €
3x Optischer Endschalter 3x optische Endschalter mit Kabelsatz
Inhalt 3 Stück (0,96 € / 1 Stück)
ab 2,89 €
GT2 Riemenscheibe 20 Zähne 5mm Bohrung für 6mm Riemen GT2 Riemenscheibe 20 Zähne 5mm Bohrung für 6mm...
Inhalt 1 Stück
ab 0,75 €
A4988 Schrittmotorentreiber A4988 Schrittmotorentreiber
ab 1,75 €
10 x Kugellager 608.ZZ 8*22*7 mm 10 x Kugellager 608.ZZ 8*22*7 mm
Inhalt 10 Stück (0,41 € / 1 Stück)
ab 4,09 €
-30%
BUNDLE
MK3 Heizbett 214x214 mm 12V / 24V (schwarz) MK3 Heizbett 214x214 mm 12V / 24V (schwarz)
ab 7,87 € 11,25 €
3D Drucker Kaltgerätebuchse mit Schalter 3D Drucker Kaltgerätebuchse mit Schalter
ab 2,58 €
-29%
Hot End Heizblock Isolierung Hot End Heizblock Isolierung
ab 0,25 € 0,35 €
Heizpatrone 12V 40W für 3D Drucker Hotends Heizpatrone 12V 40W für 3D Drucker Hotends
1,00 €
5x A4988 Schrittmotorentreiber 5x A4988 Schrittmotorentreiber
Inhalt 5 Stück (1,55 € / 1 Stück)
ab 7,75 €
10 Meter GT2 Zahnriemen offen 6mm 10 Meter GT2 Zahnriemen offen 6mm
Inhalt 10 Laufende(r) Meter (1,27 € / 1 Laufende(r) Meter)
ab 12,65 €
LCD 2004 RepRap Full Graphic Smart Controller für RAMPS 1.4 mit SD Card Reader LCD 2004 RepRap Full Graphic Smart Controller...
Inhalt 1 Stück
ab 11,59 €
Dupont Kabel Buchse auf Stecker 40 Pin Jumper Kabel Buchse-Stecker 20 cm
ab 0,89 €
1 Meter Heizbett Kabel 1 Meter Heizbett Kabel
Inhalt 1 Laufende(r) Meter
ab 0,79 €
GT2 Riemenscheibe Z16 5mm Bohrung 6mm Riemen GT2 Riemenscheibe Z16 5mm Bohrung 6mm Riemen
ab 0,79 €
Mechanischer Endschalter mit 50 cm Kabelsatz 3-Pin für CNC RepRap 3D-Drucker Mechanischer Endschalter mit 50 cm Kabelsatz...
ab 0,99 €
RAMPS 1.4 Kit + Mega2560 R3 + 5 x A4988 Treiber für RepRap 3D Drucker RAMPS 1.4 Kit + Mega2560 R3 + 5 x A4988 Treiber...
52,55 €
10Pin Flachbandkabel 60 cm für RAMPS 1.4 Displays 10Pin Flachbandkabel 60 cm für RAMPS 1.4 Displays
ab 0,89 €
MKS TMC2208 Schrittmotortreiber ultra-silent MKS TMC2208 Schrittmotortreiber ultra-silent
ab 5,06 €
Heizbett Hochleistungs-MOSFET Heizbett Hochleistungs-MOSFET
ab 6,29 €
12V Lüfter 40*40*10mm für Extruder/Hot End 12V Lüfter 40*40*10mm für Extruder/Hot End
ab 0,95 €
Heizpatrone 24V 40W für 3D Drucker Hotends Heizpatrone 24V 40W für 3D Drucker Hotends
ab 1,49 €
10 x LM8UU Linearlager 10 x LM8UU Linearlager
Inhalt 10 Stück (0,67 € / 1 Stück)
ab 6,69 €
Ramps 1.4 Board (High Quality) Ramps 1.4 Board (High Quality)
ab 10,95 €
3er Set Mechanischer Endschalter mit 50 cm Kabelsatz 3-Pin für CNC RepRap 3D-Drucker 3x Mechanische Endschalter mit 50 cm Kabelsatz...
Inhalt 3 Stück (1,03 € / 1 Stück)
ab 3,09 €
Optischer Endschalter mit Kabelsatz Optischer Endschalter mit Kabelsatz 3-Pin, 50cm...
ab 1,19 €
BUNDLE
BLTouch Smart V3.1 Autolevel Sensor Antclabs BLTouch Smart V3.1
ab 38,45 €
E3D V6 Zuführrohr für 1,75mm Filament Isoliertes V6 Zuführrohr für 1,75mm Filament
ab 0,99 €
Netzteil 12V 20A 240W für 3D-Drucker / LED-Technik Netzteil 12V 20A 240W für 3D-Drucker / LED-Technik
Inhalt 1 Stück
ab 18,39 €
10er Set Spannfeder für Heizbett / Extruder 23*9mm 10x Spannfeder für Heizbett / Extruder 23*9mm
Inhalt 10 Stück (0,11 € / 1 Stück)
ab 1,05 €
33m Rolle Kapton Klebeband 20mm breit 33m Rolle Kapton Klebeband 20mm breit
Inhalt 33 Laufende(r) Meter (0,09 € / 1 Laufende(r) Meter)
ab 2,95 €
10x optische Endschalter 3-Pin 50cm 10x optische Endschalter 3-Pin 50cm
Inhalt 10 Stück (0,98 € / 1 Stück)
ab 9,75 €
10 x Kugellager 625.ZZ 5*16*5 mm 10 x Kugellager 625.ZZ 5*16*5 mm
Inhalt 10 Stück (0,22 € / 1 Stück)
ab 2,15 €
Zuletzt angesehen
Artikelfragen 1
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr
Menü schließen

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Michael T*** , Datum: 11.03.2022

Hallo kann man das Display mit dem Anet A8 Skynet v2.3.2 mit Marlin betreiben ? LCD und J2 Anet A8 welche Steckeranordnung ist EXP 1 und EXP2 ?

Antwort des Shopbetreibers

Passt leider nicht ohne Weiteres, da die Anschlussbelegung vom A8 Mainboard nicht der Norm entspricht. Am besten wäre es, Sie besorgen sich ein solches Display vom Anet A6 - das passt direkt.
