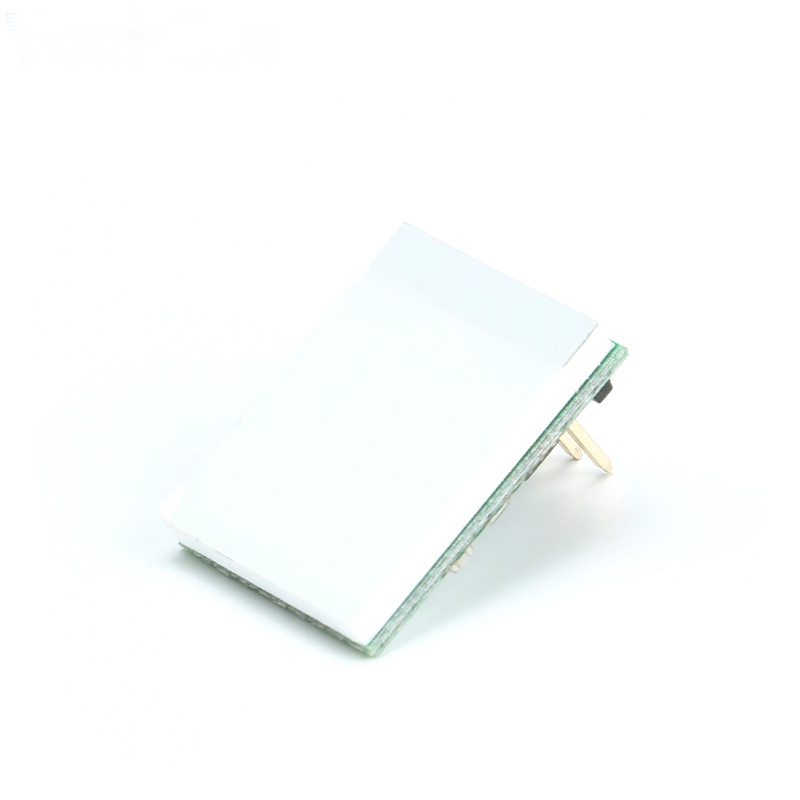

HTTM kapazitiver Touch-Schalter RGB
HTTM kapazitiver Touchschalter mit Hintergrundbeleuchtung
Die Touchschalter der HTTM Serie lösen den klassischen Knopfdruck durch eine berührungsempfliche, kapazitive Oberfläche ab. Die Schalter eignen sich ideal zum Ein- und Ausschalten von Geräten, zur Navigation in Benutzeroberflächen oder für Spiele. Sie können die Schalter einfach an ein Relais anschließen oder mit einem Microcontroller wie dem Arduino oder Raspberry Pi ansteuern.
Features:
- Verschleißfest & robust
- Kein Lag, Delay, Flackern oder andere ungewünschte Reaktionen
- Eingebauter anti-jamming Algorythmus

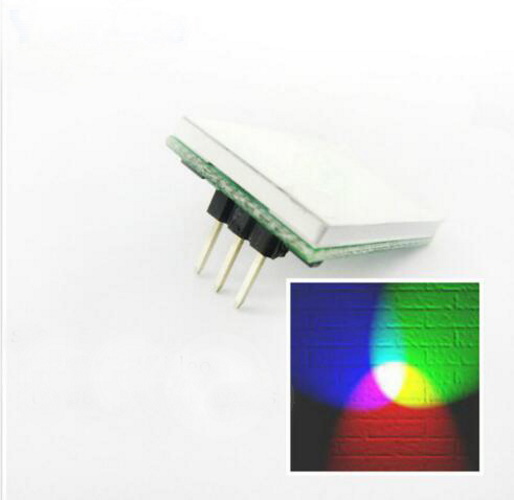

- Hintergrundbeleuchtung mit Farbwechsel (RGB)
- Kann unter isolierenden Oberflächen wie Glas oder Plastik montiert werden.
- Einfaches Anschließen mit nur 3 Pins
Details
- Voltage input range: + 2.7v to + 6v
- Signal output – Voltage: + 3.3v; Current up to 500 mA

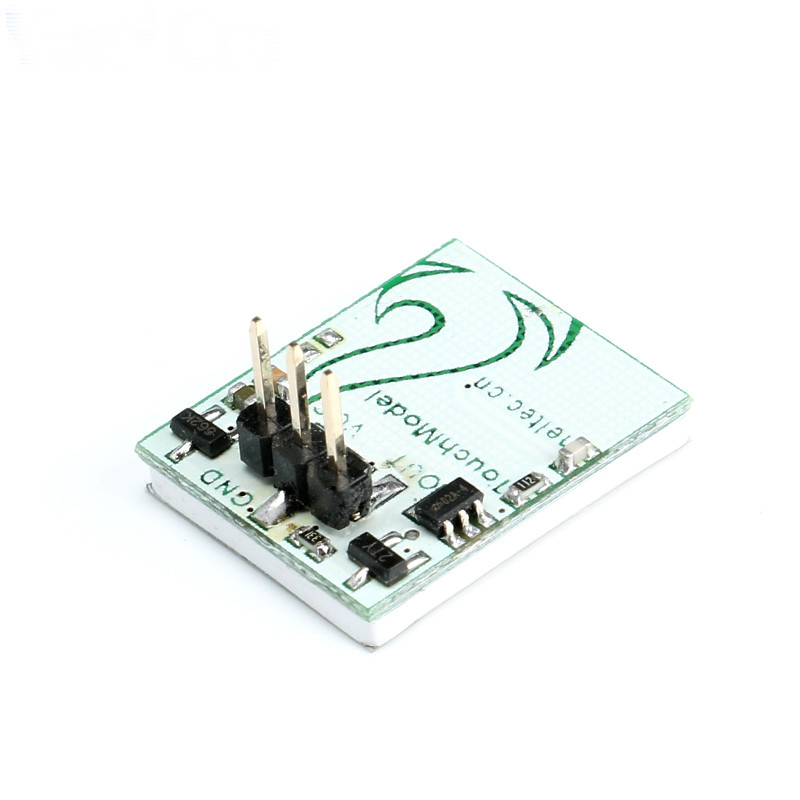

- Header – 3-pin with GND, VCC, and OUT
- Backlight color – red, blue (cyan), or yellow
- Dimensions – 20.4 x 16.6 mm
- Operating temperature range: -30 ℃ to + 70 ℃
Lieferumfang
- 1x HTTM kapazitiver Touch-Schalter RGB
funktioniert
normaler farbwechsel wäre klasse!
jedoch dass nervige, plötzliche, hektische blinken stört....
sollte in der produktbeschreibung zumindest darauf hingewiesen werden....
Zuverlässige Taster oder Schalterfunktion auch unter Glas
Gibt es hier viele Breadboard Setting Zuverlässig agieren da Schalter/ Taster , Danach Anlegen von 3,3 V schon unabhängig vom Schaltausgang getestet werden kann. Licht an-aus als Visualisierungen des Schaltausgangs funktioniert gut. 2 Ding die Erwähnung finden sollten. RGB heißt eben nicht dass ich die Farbe einstellen kann sondern dass die Beleuchtungsfarbe in nicht beeinflussbarer Weise in Wechseln kontinuierlicher und blinkender Weise durch das Farbspektrum huscht. Ich hatte mir eher vorgestellt, dass ich jedoch Schaltzustand Über alle Mikroprozessor die Farbe einstellen können, das ist aber nicht der Fall. So wieder schalte jetzt ist kann er eben mal Aufmerksamkeit erregen oder dem Motto „hier bin ich drück mich!“ Für meine europäischen Augen ein bisschen sehr Aufdringlich… Aber das ist Geschmackssache. Die Fläche ist einigermaßen homogen ausgeleuchtet. Ich hatte allerdings ein zuerst unendlicher bares Phänomen beim auslesen des Schalt Signales (3,3 V). Mit dem Arduino. Verbunden wie in der Beschreibung habe ich den Signalausgang mit einem Digital PIN. Ergebnis war etwas verwirrend, denn der Schalter lieferte einmal true und einmal False als Ergebnis. Ich dachte mir vielleicht hat man 5 V Adriano ein Problem mit den 3,3 V Pegel, also wechselte ich auf ein analogeingang und rechnete das 10 Bit Ergebnis in eine wohl Zahl um. Dort fand ich erstaunliches der Pegel wechselte zwischen null und 3,3 V relativ rhythmisch. Mit einem Messgerät gemessen konnte ich dies aber nicht nachvollziehen. Ich dachte an irgendwelche Störsignale versuchte es mit einem Pull down Widerstand Ohne etwas am Ergebnis zu ändern. Die Ursache war schlussendlich der Betrieb des Schalters mit einem Stepp down Converter am Bread Board. Nachdem ich den Schalter an die 5 V Versorgung des Arduinos hing lief alles wunderbar. Offensichtlich hat der Taster ein Problem mit dem Stepp down Converter, der zu einem nicht verwertbaren auslesen des Schaltzustandes führt. Danach funktionierte es auch am digital Pin wieder.
