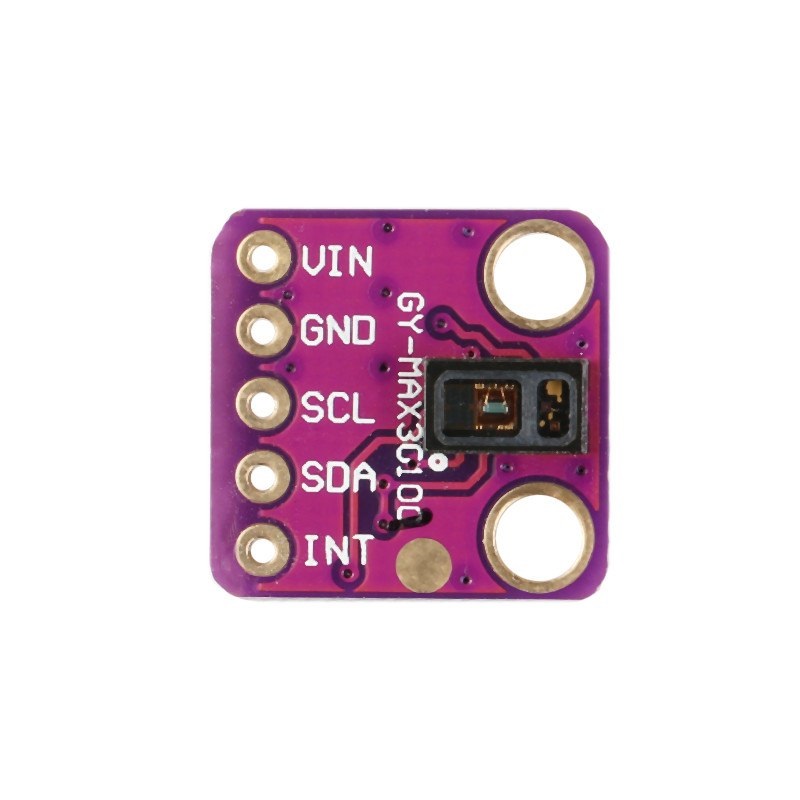

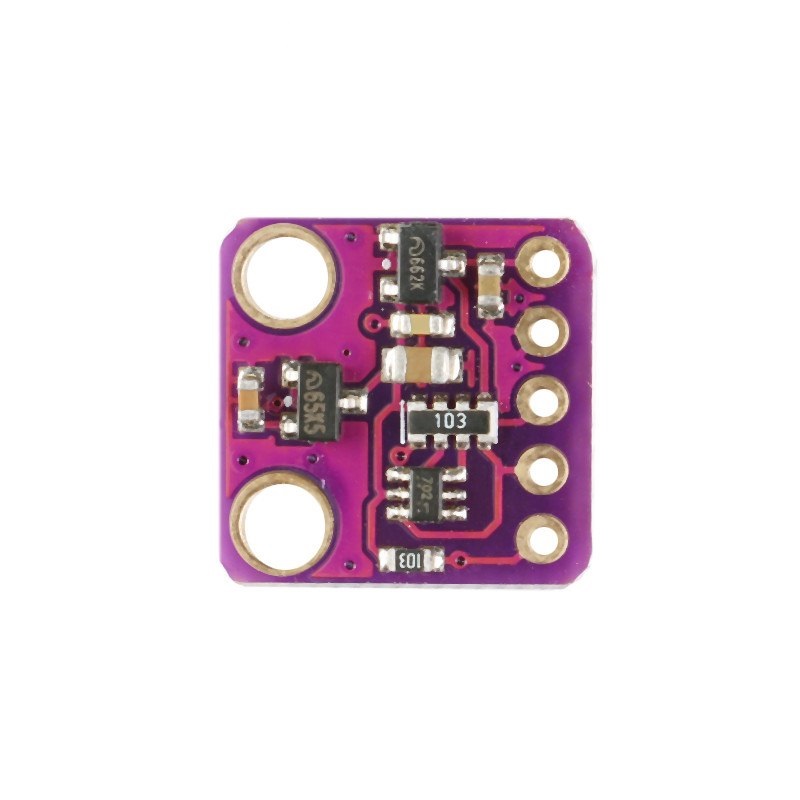

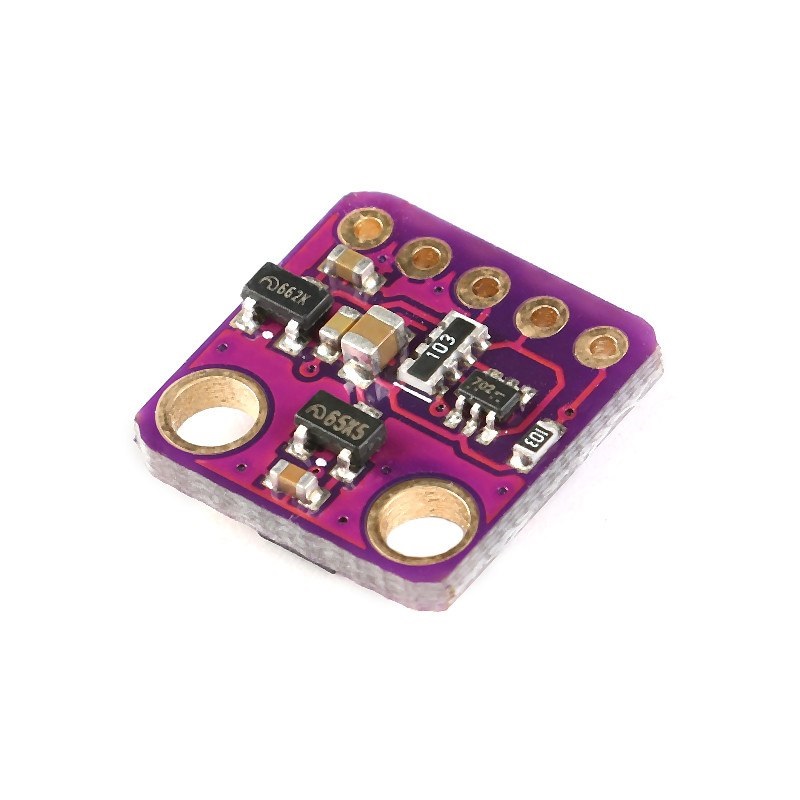

GY-MAX30102 Pulsoximeter und Herzfrequenz-Sensor

Menge Stückpreis
bis 4 12,71 €
ab 5 12,23 €
ab 20 11,03 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS12853
Dieses anschlussfertige Modul mit MAX30102 ist ein integriertes Pulsoximeter- und... mehr

Dieses anschlussfertige Modul mit MAX30102 ist ein integriertes Pulsoximeter- und Herzfrequenz-Überwachungsmodul. Dieses hochempfindliche Sensormodul misst die Sauerstoffsättigung im Blut, sowie die Herzfrequenz (Puls).

Funktionsweise:

Der MAX30102 enthält interne LEDs, Photodetektoren, optische Elemente und geräuscharme Elektronik mit Umgebungslichtunterdrückung. Das Modul kommuniziert über eine übliche I2C-kompatible Schnittstelle und lässt sich problemlos mit verschiedensten Microcontrollern auslesen.

Die Funktionsweise beruht auf den Absorptionseigenschaften von Hämoglobin im Blut. Sauerstoffhaltiges Hämoglobin absorbiert mehr Infrarotlicht als rotes Licht, während Desoxyhämoglobin (sauerstoffarm) mehr rotes Licht absorbiert als Infrarotlicht.

Daher emittieren die rote und die Infrarot-LED im Oximeter abwechselnd Licht, während die Fotodiode das reflektierte Licht empfängt, welches nicht vom Blut absorbiert wird.

Das Verhältnis von rotem und infrarotem Licht, das von der Fotodiode empfangen wird, wird zur Berechnung des Sauerstoffanteils im Blut verwendet. Basierend auf der pulsierenden Natur des arteriellen Blutflusses werden auch die Pulsfrequenz und Intensität bestimmt und während der Messung angezeigt.

Anwendungsbereiche:

  • Wearables
  • Herzfrequenz-Monitor
  • Pulsoximeter
  • Fitnessanwendungen
  • Microcontroller-Experimente

Details

  • Highly-integrated, small-size sensor
  • Non-chest based heart-rate/SpO2 detection
  • Ultra-low power consumption
  • Board size 2.7mm x 12.7mm

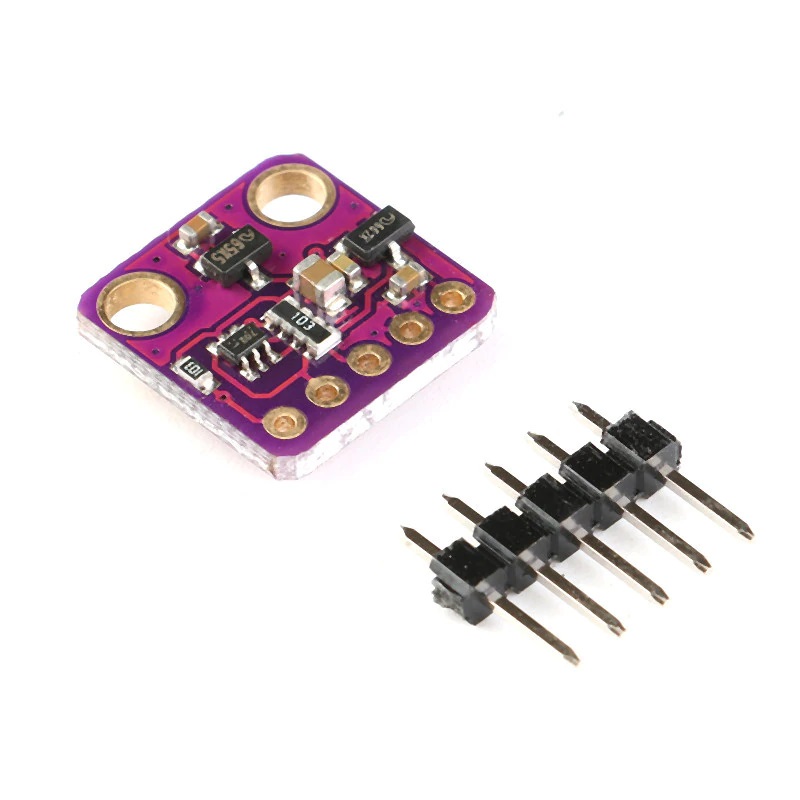

Lieferumfang

  • 1xGY-MAX30102 Modul
  • 1x Stitleiste
Produktart: Biometrischer Sensor
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, 06813835826, info@roboter-bausatz.de
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "GY-MAX30102 Pulsoximeter und Herzfrequenz-Sensor"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für GY-MAX30102 Pulsoximeter und Herzfrequenz-Sensor
Produktinformationen & Sicherheitshinweise
PDF
MAX30102 Datenblatt
PDF
Arduino Ressourcen
Link
