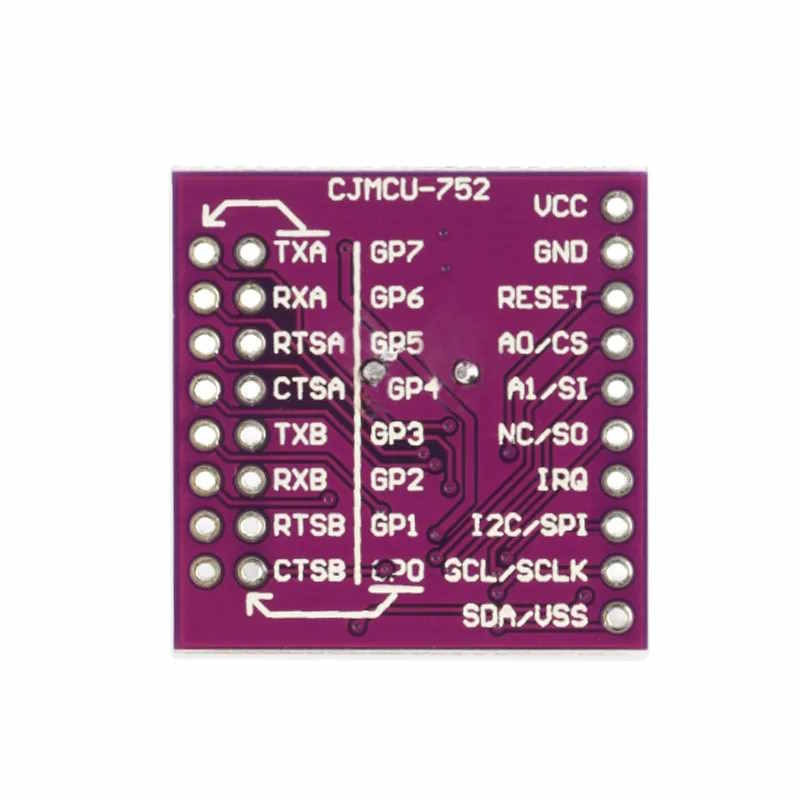

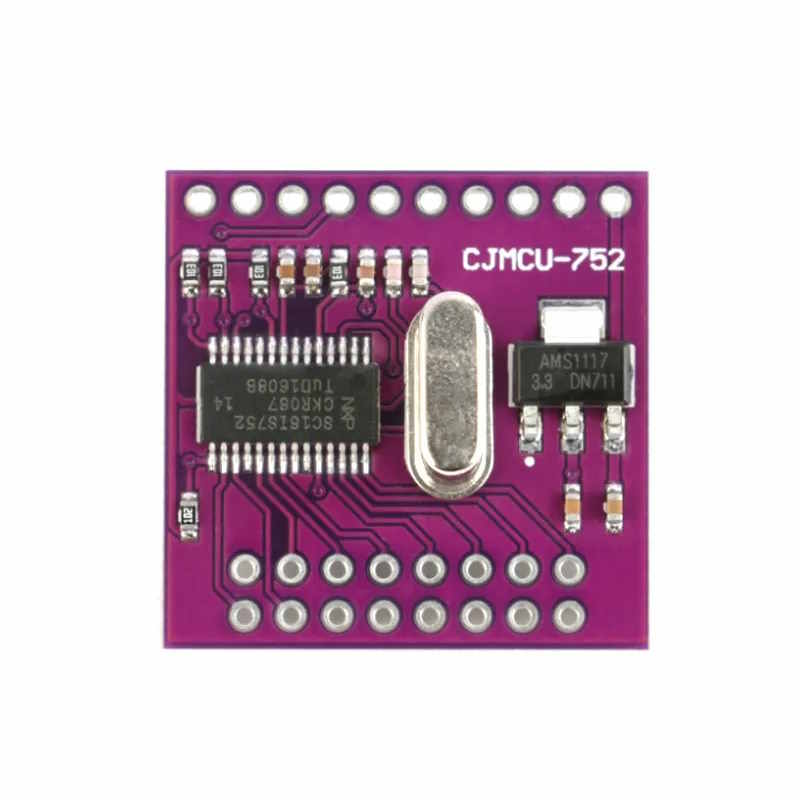

Dual Channel UART I2C/SPI Bus Modul mit SC16IS752 IC
Dieses vielseitige Konverter Modul bietet eine leistungsstarke Verbindung über I2C oder SPI und ermöglicht Datenraten von bis zu 5 Mbit/s. Perfekt zugeschnitten auf Maker-Projekte bietet es eine Fülle von Funktionen, die Ihre DIY-Elektronik auf das nächste Level heben.
Produktmerkmale:
Dual Full-Duplex UART: Zwei UART-Kanäle sorgen für eine zuverlässige Datenübertragung.
Flexible Schnittstellen: Nutzen Sie entweder die I2C-Bus oder SPI-Schnittstelle – ganz nach Ihren Bedürfnissen.
Betriebsspannung 3.3 V oder 2.5 V: Vielseitig einsetzbar in unterschiedlichen Spannungsumgebungen.
Industrieller Temperaturbereich: Von -40 °C bis +95 °C – ideal für anspruchsvolle Anwendungen.
Kompatibel mit 16C450-Standard: Verlassen Sie sich auf bewährte Kompatibilität für nahtlose Integration.
Hohe Baudrate: Mit bis zu 5 Mbit/s im 16×-Clock-Modus sind Sie für schnelle Datenübertragungen gerüstet.

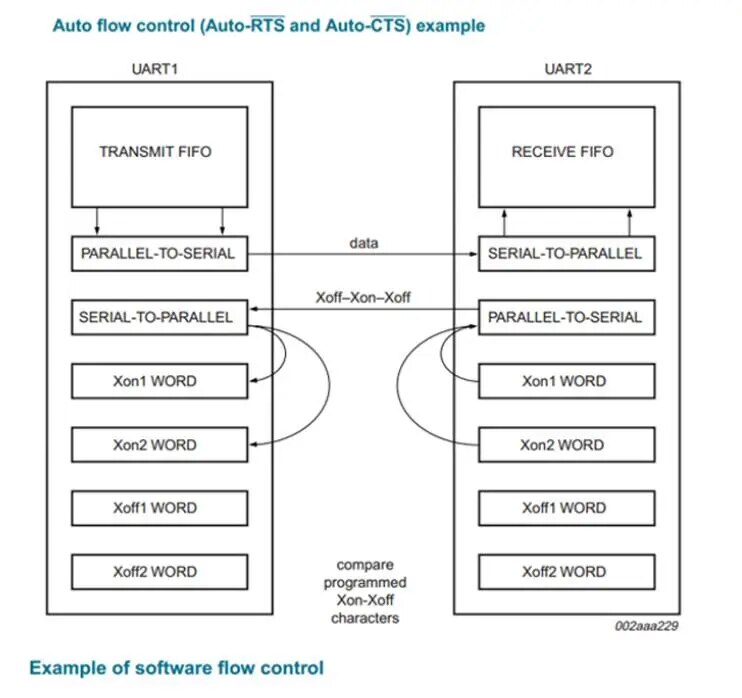

Automatische Hardware-Flusskontrolle: Nutzen Sie RTS/CTS für eine reibungslose Steuerung des Datenflusses.
RS-485-Unterstützung: Volle Bidirektionalität mit automatischer Slave-Adresserkennung.
Programmierbare I/O-Pins: Acht zusätzliche Pins für individuelle Anpassungen.
IrDA-Unterstützung: Bis zu 1.152 kbit/s für drahtlose Infrarotverbindungen.
Software-Reset: Behalten Sie die Kontrolle mit der Möglichkeit zum jederzeitigen Reset unabhängig vom Hardware-Signal.

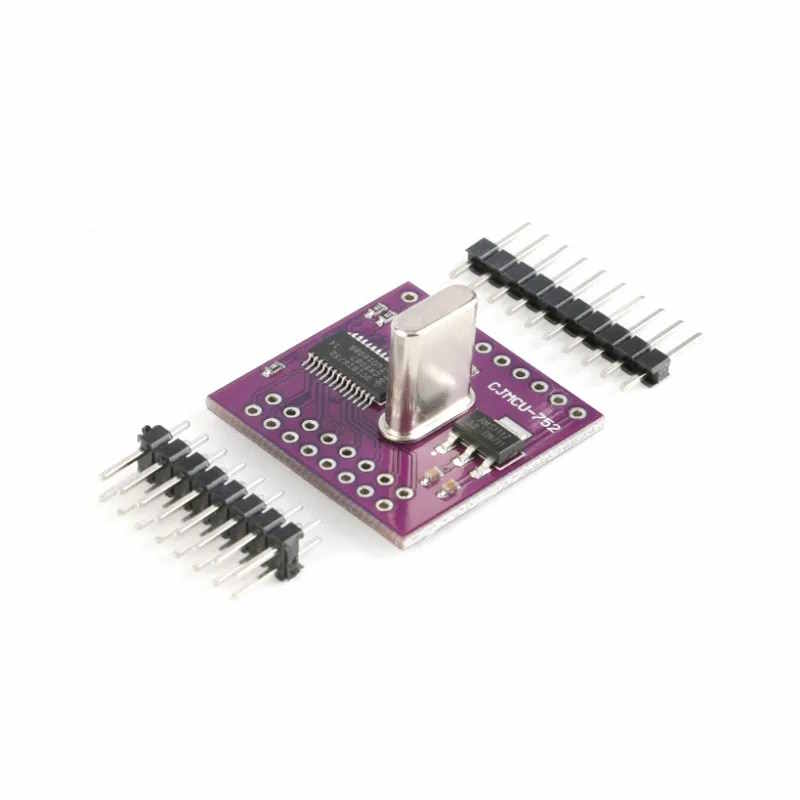

Kompakte Abmessungen: Mit nur 27.2mm x 26.4mm x 15.5mm passt es mühelos in Ihre Projekte.

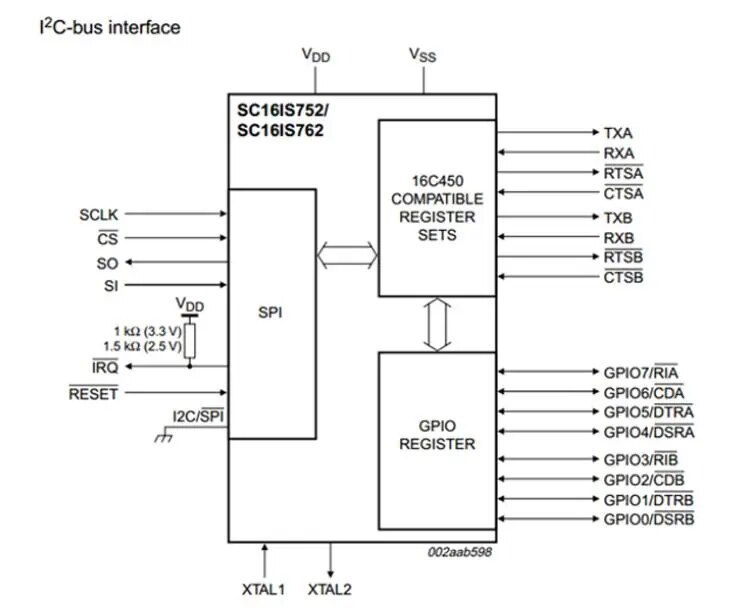

SPI Bus-Funktion:
Unterstützt SPI Clock bis zu 4 Mbit/s: Schnelle Datenübertragung im Slave-Modus.
SPI Modus 0: Zuverlässige Kommunikation im gewählten Modus.

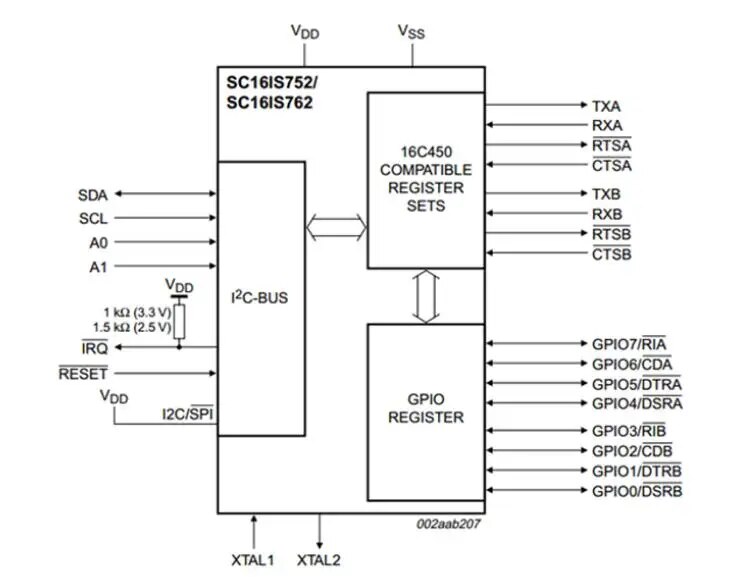

I2C Bus-Funktion:
Rauschfilter auf SCL/SDA-Eingang: Stabile Verbindungen dank Rauschunterdrückung.
400 kbit/s (schnellster Modus): Für effiziente Datenübertragung im I2C-Bus-Schnellmodus.
Kompatibel mit I2C-Bus Schnellmodus: Nahtlose Integration in Ihre I2C-Projekte im Schnellmodus.
Details
Dual Full-Duplex UART: Für zuverlässige Kommunikation.
Optionale I2C oder SPI Schnittstelle: Flexibel anpassbar an Ihre Anforderungen.
Betriebsspannung 3.3 V oder 2.5 V: Vielseitig einsetzbar.
Industrieller Temperaturbereich: Von -40 °C bis +95 °C.
Kompatibel mit 16C450-Standard: Bewährte Integration.
Baudrate bis zu 5 Mbit/s im 16×-Clock-Modus: Für schnelle Datenübertragungen.
Automatische Hardware-Flusskontrolle mit RTS/CTS: Reibungslose Steuerung des Datenflusses.
Automatische RS-485-Unterstützung: Mit automatischer Slave-Adresserkennung.
Bis zu acht programmierbare I/O-Pins: Für individuelle Anpassungen.
RS-485-Treibersteuerung über RTS-Signal: Flexibel in der Richtungssteuerung.
IrDA-Unterstützung: Bis zu 1.152 kbit/s für drahtlose Infrarotverbindungen.
Software-Reset: Kontrolle mit der Möglichkeit zum jederzeitigen Reset unabhängig vom Hardware-Signal.
