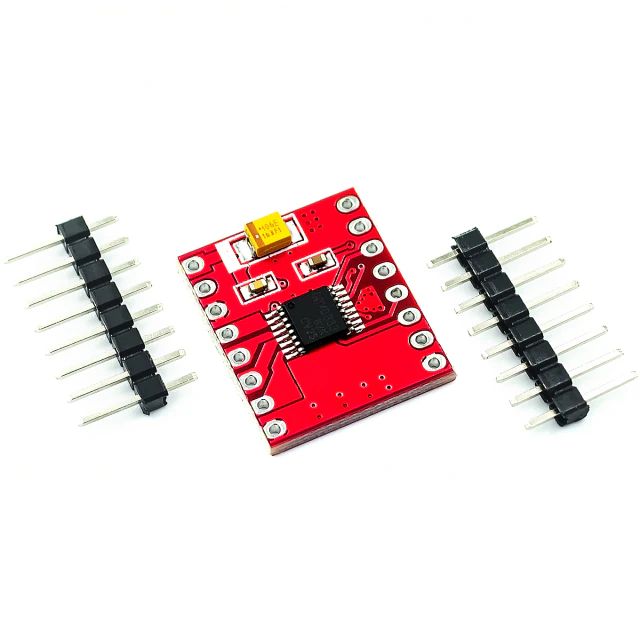

Mit dem DRV8833 Motortreibermodul können Sie bis zu zwei DC Motoren oder einen bi- bzw. unipolaren Schrittmotor mit einem konstanten Strom von 1.5A pro Kanal betreiben. Dieses Modul eignet sich ideal als Ersatz für den TB6612 Chip, der zur Zeit schlecht verfügbar ist.
Das Modul verfügt über integrierten Überspannungsschutz, Kurzschlussschutz, Unterspannungsschutz und Übertemperaturschutz.
Pinbelegung
AIN 1 - Input für Anschluss A01
AIN 2 - Input für Anschluss A02
BIN 1 - Input für Anschluss B01
BIN 2 - Input für Anschluss B02
A01 und A02 - Zwei H-Brücken-Ausgänge für einen DC-Motor
B01 und B02- Zwei H-Brücken-Ausgänge für weiteren DC-Motor
GND - Masseanschluss (Ground)
VM - Chip und Motor Spannungsversorgung 2.7V - 10.8V
STBY - 0-5V, Ground versetzt das Modul in Standby
NC - nicht angeschlossen
Details
Eingangsspannung: DC 2,7V-10,8V
Überstromschutz, Unterspannung Lockout, Überhitzungsschutz, Energiespar Modus
Ausgangsstrom pro Kanal: 1.5A
Ideal für DC-Motoren bis 1.5A und 4-draht Schrittmotoren
Abmessungen: 18,5x16mm
Lieferumfang
1x DRV8833 DC Motor Treiber Modul TB6612 Alternative
Kundenbewertungen für "DRV8833 DC Motor Treiber Modul TB6612 Alternative"
Von:
Rolfe
Am:10.04.2024
Mit ATTiny als Eisenbahnregler einzusetzten
Mit nur 2 Eingängen pro Kanal lässt sich mit einen ATTiny85, einem 5V Spannungsregler, , einem Impulsdrehgeber und einem 9V Netzteil schnell eine Regelung für eine Eisenbahn umsetzen. Stromstärke und Regelverhalten sind ausreichend. Der Kurzschlussschutz funktioniert ebenfalls. Eine gute Alternative für den TB 6612.
