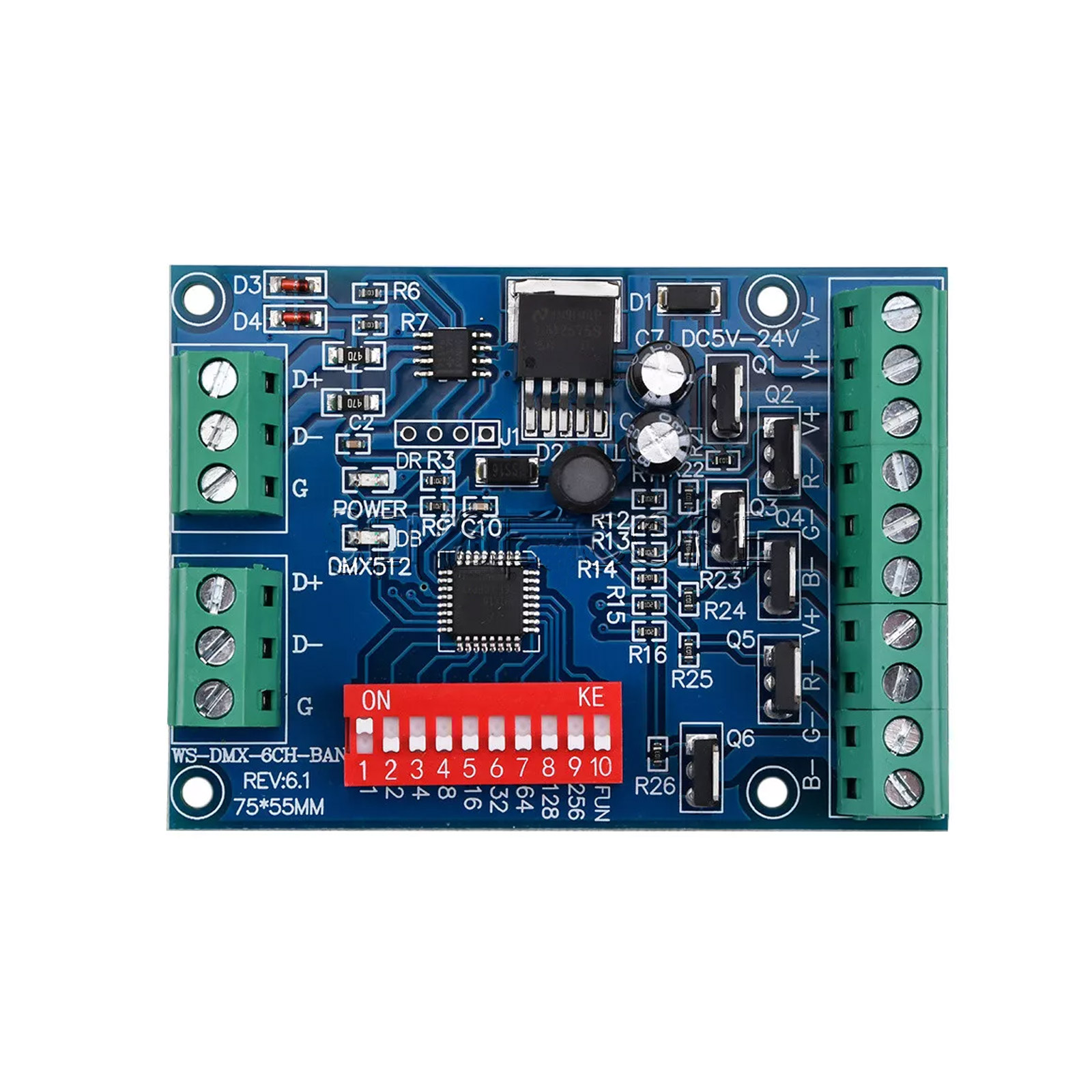

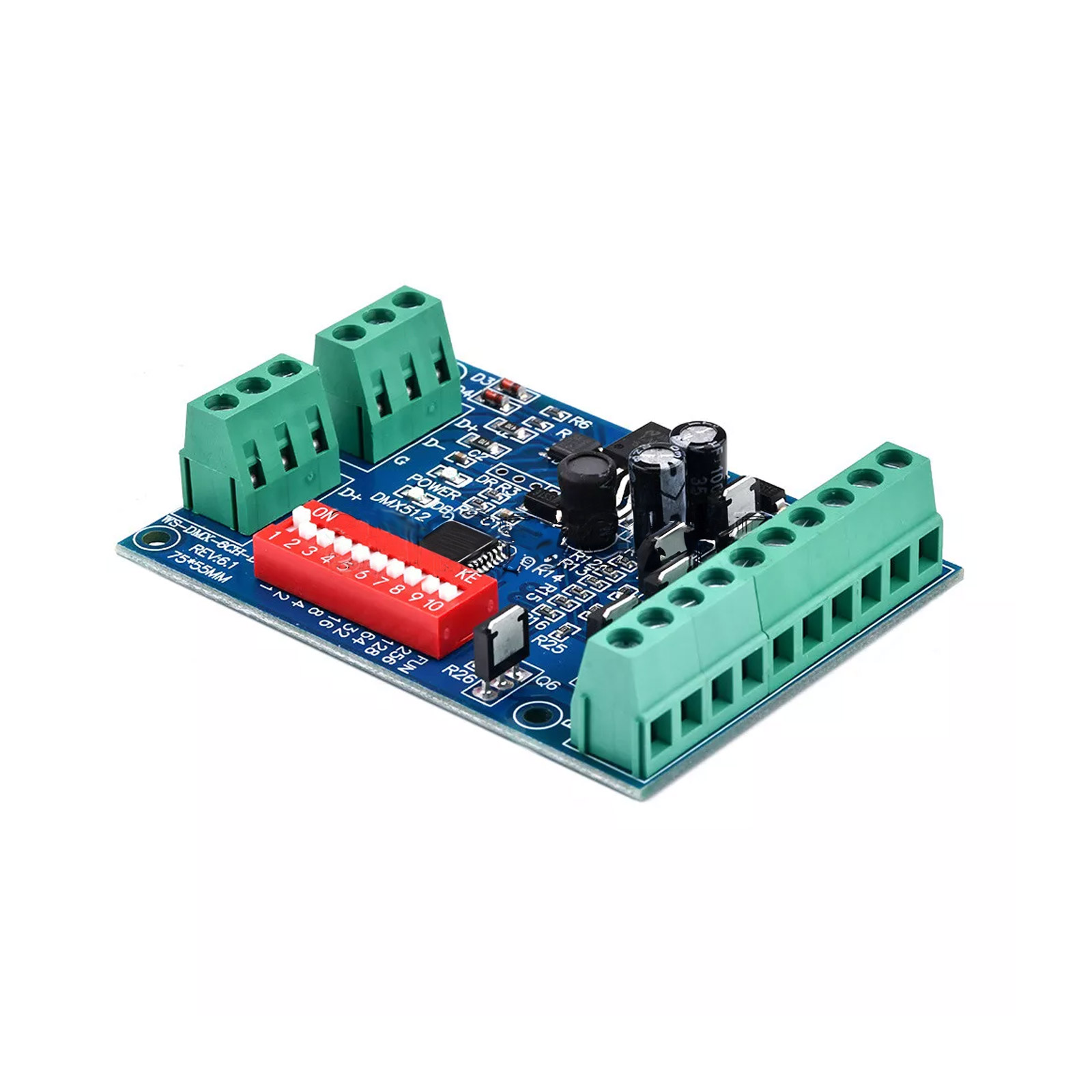

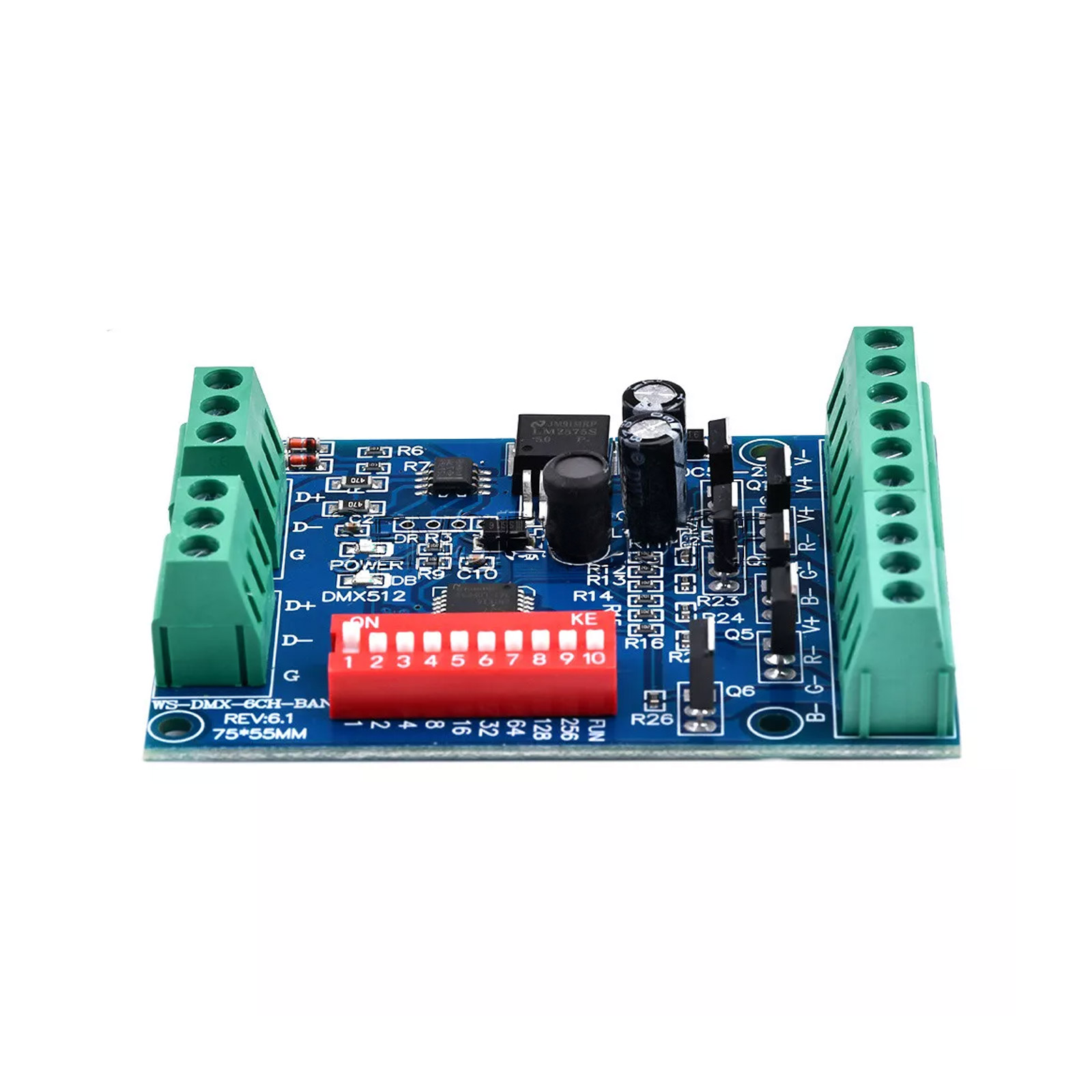

DMX512 RGB LED Decoder 6-Kanal – 4A/CH Controller für 5050 LED Strips 5–24V

Der DMX512 6-Kanal RGB Decoder ist ein professioneller LED-Controller für digitale DMX512-Steuerungssysteme, ideal zur Ansteuerung von RGB-LED-Strips (z. B. 5050/3528). Mit insgesamt 6 Kanälen (2 RGB-Gruppen) und einem maximalen Ausgangsstrom von 4A pro Kanal eignet sich das Modul perfekt für leistungsstarke Lichtinstallationen im Innen- und Außenbereich.

Dank offenem CMOS-Drain-Ausgang, gemeinsamer Anode und einer Eingangsspannung von 5–24 V DC ist das Modul besonders flexibel und kompatibel mit vielen gängigen LED-Systemen. Es lässt sich einfach in bestehende DMX-Systeme integrieren und bietet zuverlässige Performance auch unter anspruchsvollen Bedingungen.

Anschluss & Verkabelung

1. Stromversorgung:

• DC 5–24 V Netzteil anschließen
• + (Plus) an V+, – (Minus) an V–

2. LED-Ausgänge (6 Kanäle):

• Zwei RGB-Gruppen anschließen:
• OUT1 (R1, G1, B1)
• OUT2 (R2, G2, B2)
• Hinweis: Gemeinsame Anode – V+ geht an alle RGB-LEDs

 3. DMX-Eingang:

• DMX IN: Verbindung zur DMX-Steuerung (z. B. DMX-Pult, Controller)
• Pin 1: GND
• Pin 2: DMX–
• Pin 3: DMX+

4. DMX-Ausgang (optional):

• DMX OUT: Zum Durchschleifen an weitere DMX-Geräte
