Dieses CNC Shield V4 Set mit A4988 Treibern kann für Eigenbaufräsen,... mehr

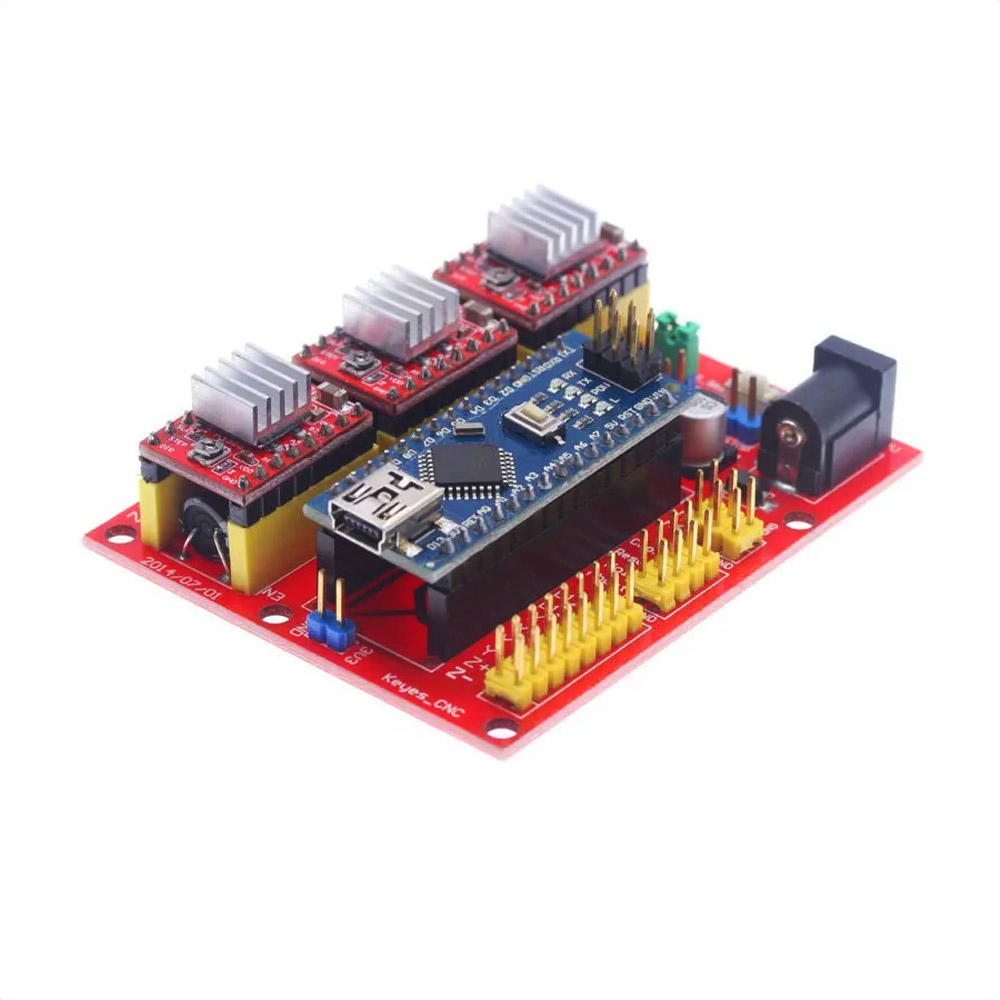

Dieses CNC Shield V4 Set mit A4988 Treibern kann für Eigenbaufräsen, Lasergravierer, Roboterarme oder 3D-Drucker verwendet werden. Es ermöglicht einem Arduino Nano Board das Ansteuern von bis zu 3 Schrittmotoren und 6 Endschaltern.

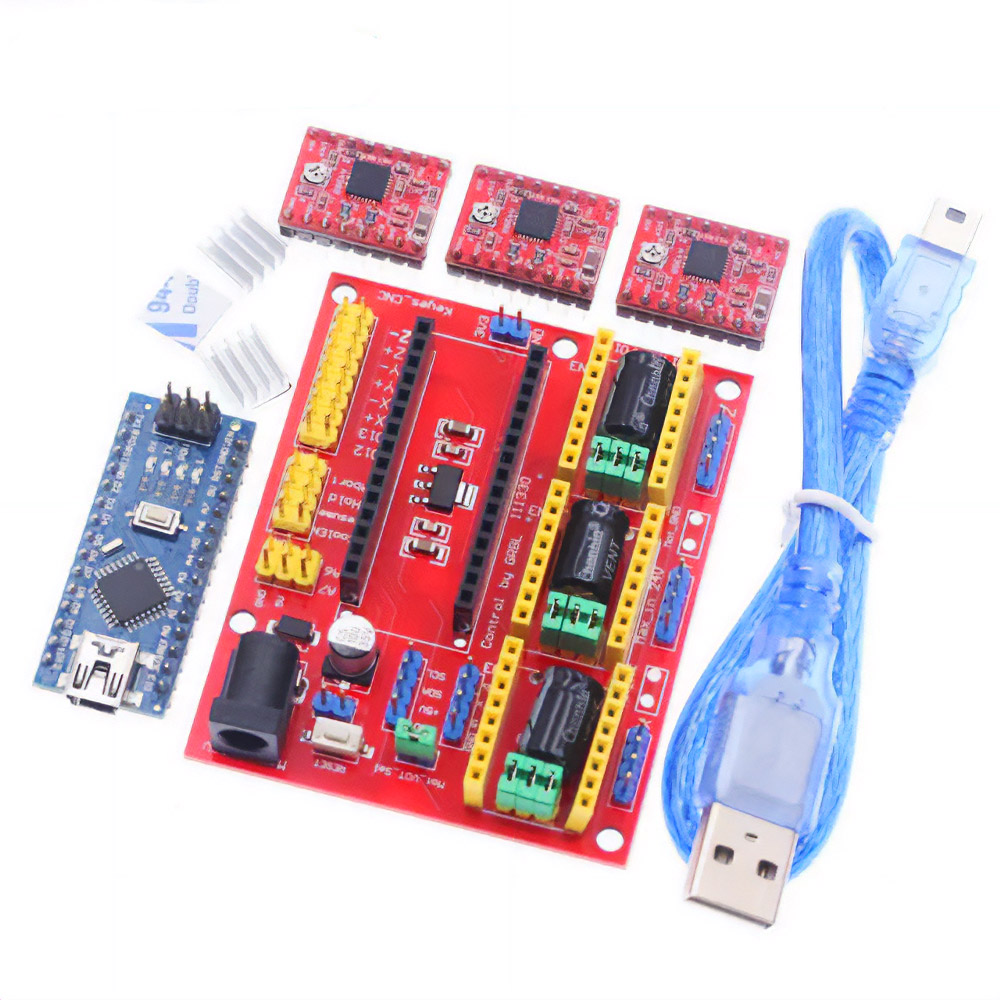

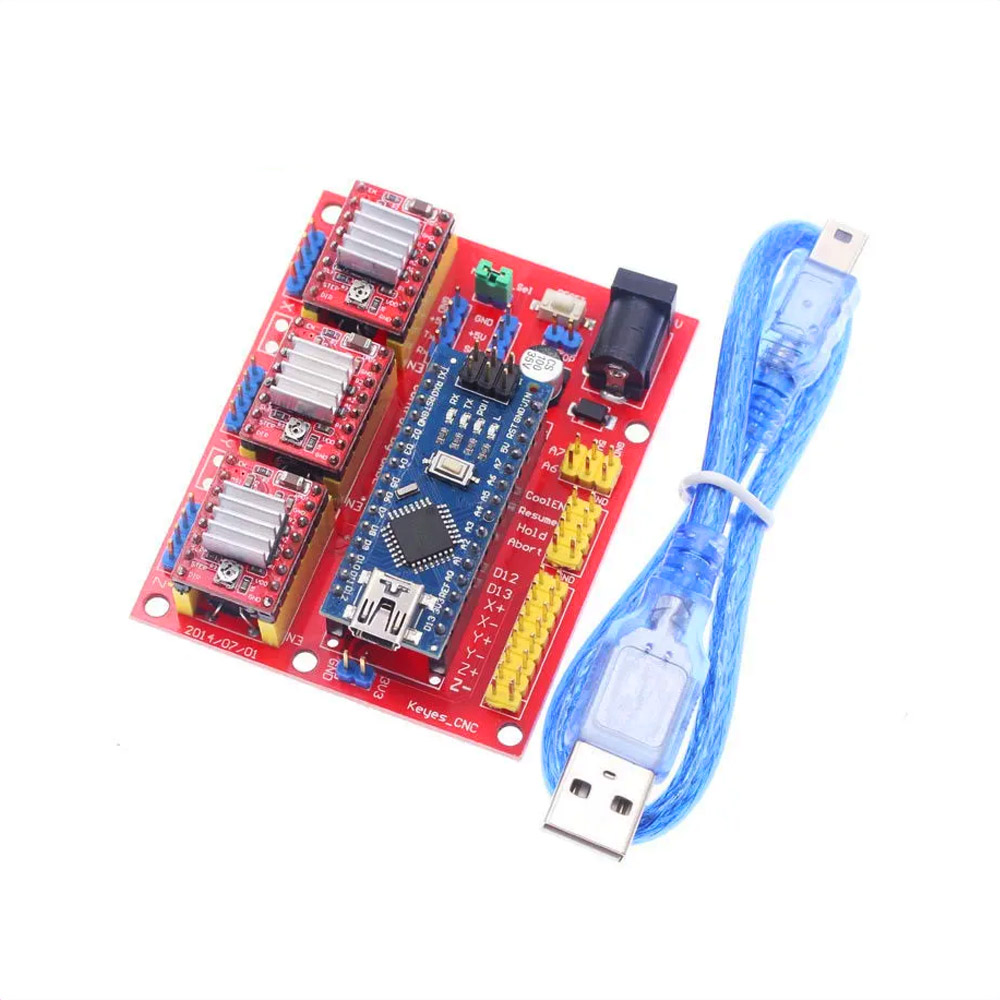

Im Set ist alles enthalten, damit Sie direkt loslegen können:
- 1x CNC Shield V4

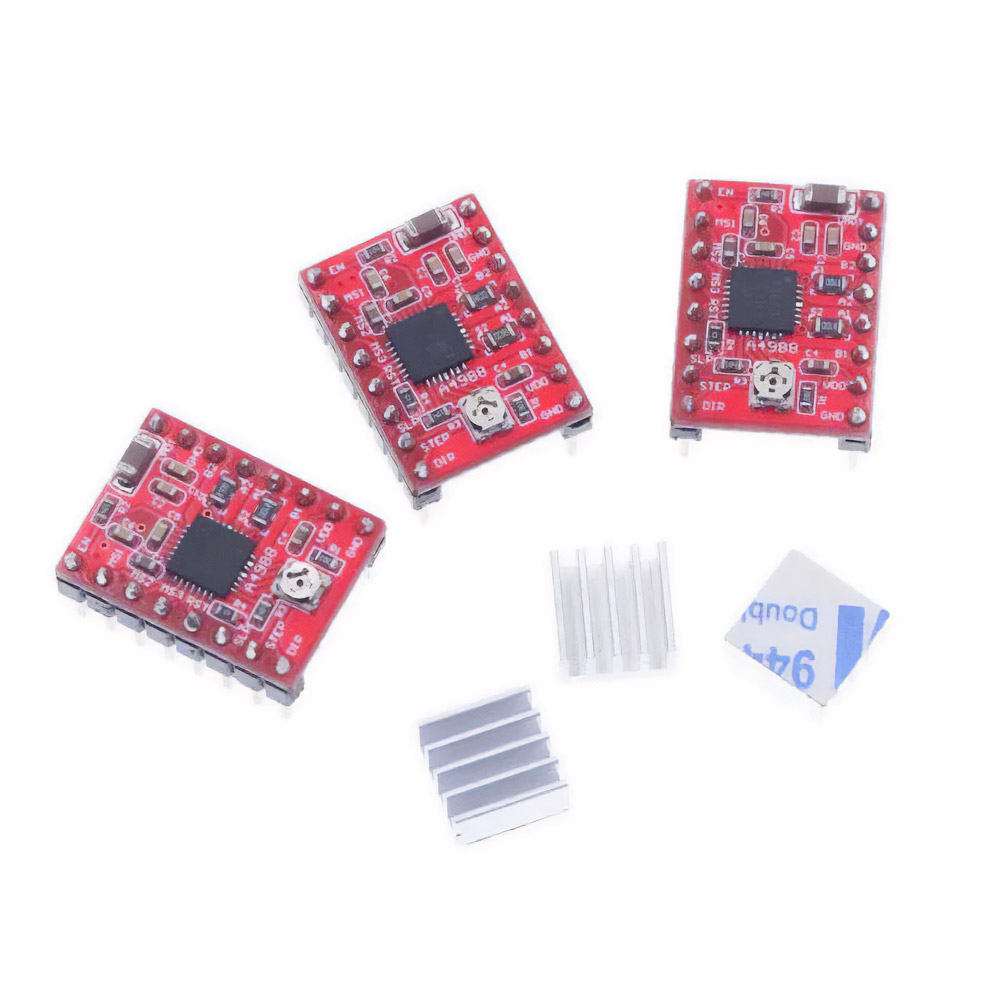

- 3x A4988 Schrittmotortreiber

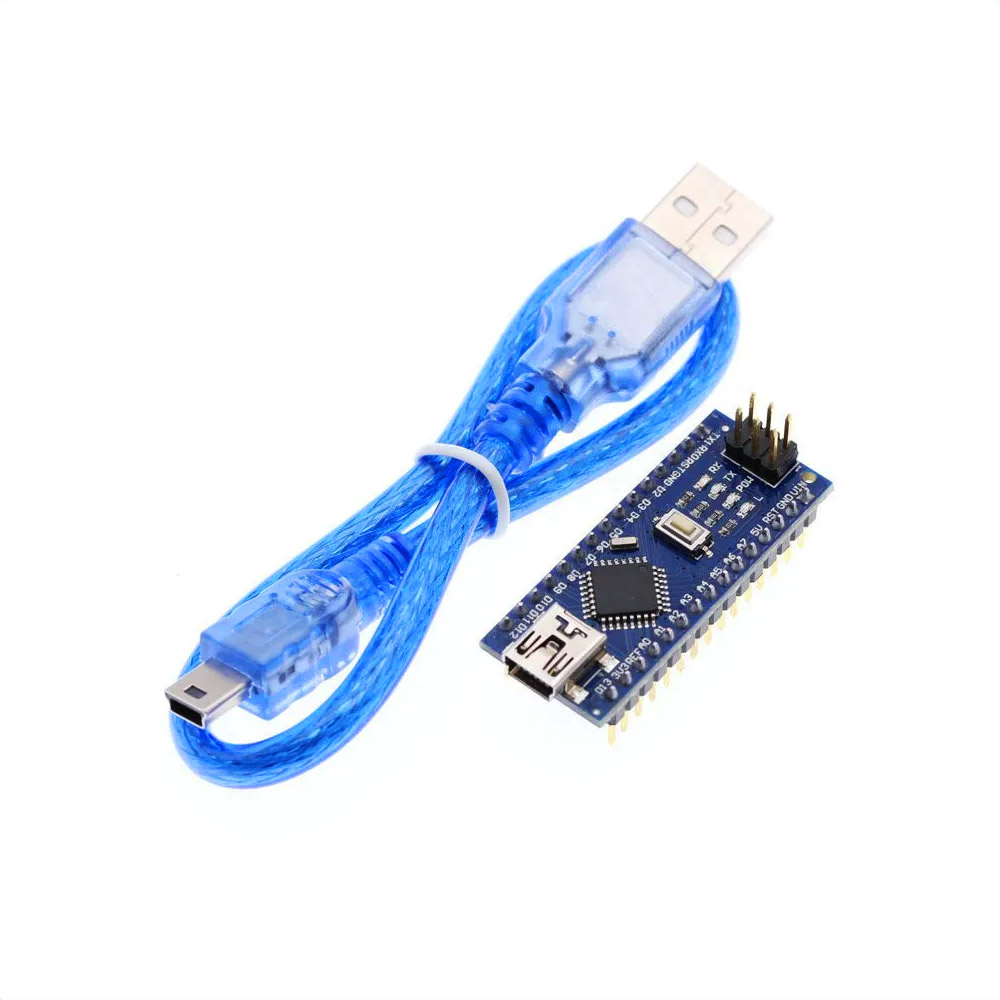

- 1x Arduino Nano kompatibles Board
- 1x USB-Kabel
Mit den mitgelieferte A4988 Schrittmotortreibern können Sie 3 Schrittmotoren bis zu 2A pro Phase betreiben. Die Mikroschritte können Sie über die Jumper auf full step, 1/2, 1/4, 1/8 und 1/16 einstellen.
Das Shield kommt mit ein paar sehr hilfreichen Anschlüssen um allerhand Projekte in Bewegung zu setzen:
- Getrennte Pins für Spindel und Kühler
- Externe GRBL Command Pins - erlaubt das Anschließen von Schaltern für Pause, Weiter und Abbruch.
- Endschalteranschlüsse "+ / -" für zwei Endschalter pro Achse.
- Serielle Pins (D0-D1) und I2C Pins(A4-A5 )für weitere Funktionen hinzuzufügen. Zum Beispiel können Sie Spindel oder Kühler über I2C ansteuern.

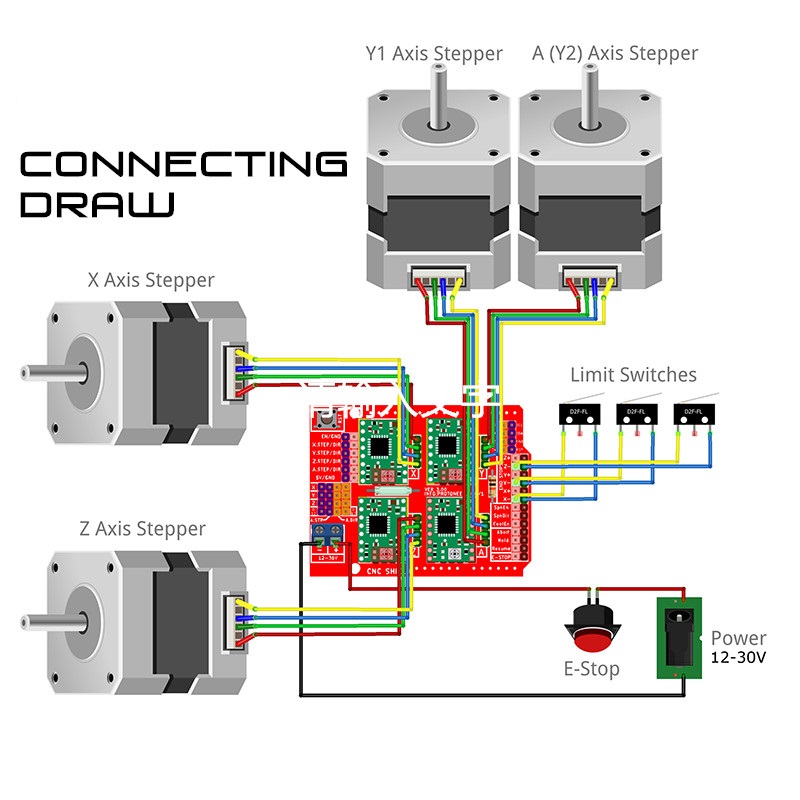

- Estop - Achtung - kein Notausschalter! Dieser Anschluss kann für einen Stop-Schalter verwendet werden. Die Betätigung macht das selbe wie der RESET-Button vom Arduino. Daher wir empfehlen wir die Verwendung eines richtigen Notausschalters, der die Spannungsversorgung komplett unterbricht. Wie man einen Notausschalter richtig anschließt, erfahren Sie auf diesem Anschlussplan.
- Jumper-Konfiguration der drei Achsen
Details
- Eingangsspannung: DC 7.5 - 12V
- Achsen: 3
- Endstops pro Achse: 2
- Treiberkompatibilität: A4988, DRV8825, TMC StepSticks uvm.
- Abmessungen CNC Shield V4: 72mm x 59mm x15mm
Lieferumfang
- 1x CNC Shield V4
- 3x A4988 Schrittmotortreiber
- 1x Arduino Nano kompatibles Board
- 1x USB-Kabel
Modellkompatibilität: | Universal |
Filamentdurchmesser: | Universal |
Material: | Universal |
