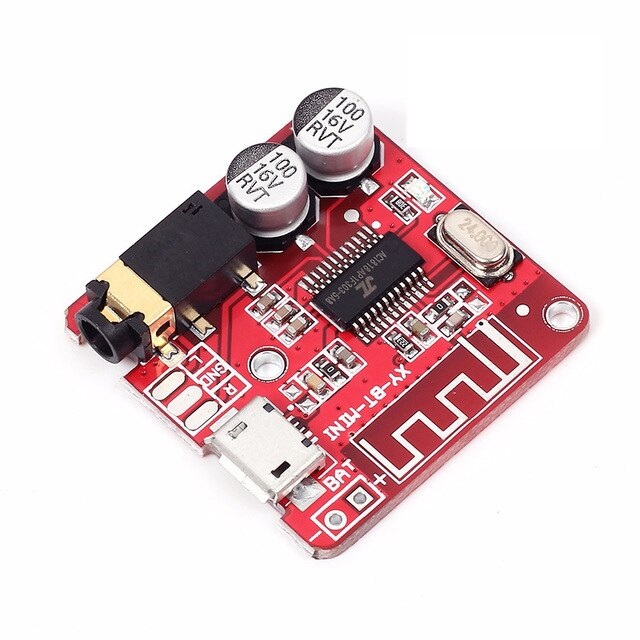

Mit dieser kleinen Platine können Sie Audiosignale über eine Blueoothverbindung abspielen. Das XY-BT Mini Bluetooth Audiomodul eignet sich ideal, um vorhandene Systeme oder Lautsprecher mit Bluetooth nachzurüsten. Es eignet sich ebenfalls zum Eigenbau von tragbaren Bluetoothlautsprechern.
Wenn Sie das Modul mit Spannung versorgen leuchten die blauen LEDs und Sie können das Modul mit dem Smartphone/Bluetoothgerät koppeln. Das Modul wird als "XY_BT" angezeigt, wenn das Modul und Smartphone miteinander verbunden sind, erfolgt der Voiceprompt "The Bluetooth device is connected successfully" und Sie können mit dem Bluetooth Modul Musik abspielen.

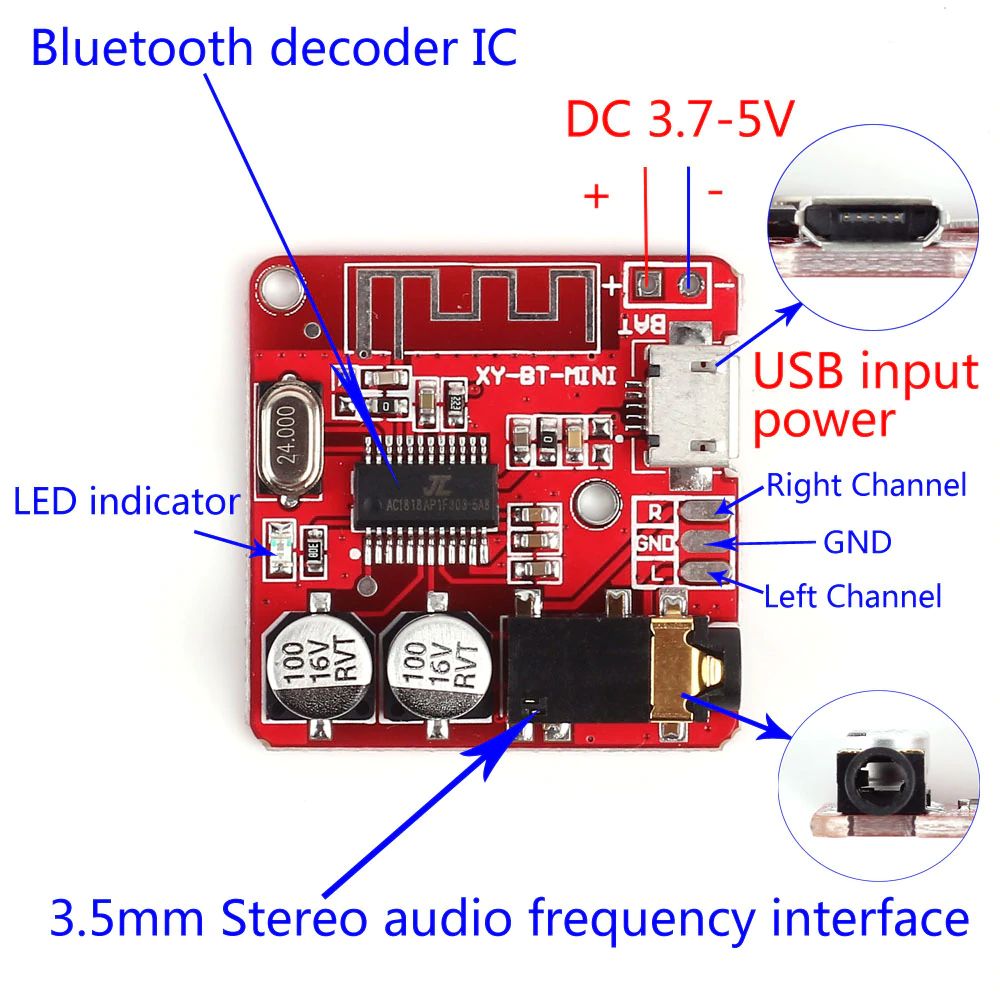

Als Audioausgänge (Line-Out) dienen wahlweise eine 3,5mm Klinkenbuchse oder drei Lötpads zum direkten Anschluss von Lautsprechern. Das XY-BT Mini Bluetooth Modul empfängt Audiosignale nur über Bluetooth, einen Line-In Eingang besitzt dieses Modul nicht.
Details
XY-BT-MINI
Versorgungsspannung: DC 3.7V-5V/Micro USB
Ausgangsleistung:3W*2
Output: 3.5mm Klinkenbuchse / Lötpads
Abmessungen: 68*48*10mm
SNR: 90dB
THD+N: -70dB
Crosstalk: -86dB
DNR: 91dB
Support Profile: A2DP/AVCTP/AVDTP/AVRCP/HFP
Reichweite: >15m
Bluetooth version:4.1
Lieferumfang
1x Bluetooth 4.1 Audio Decoder Verstärker Modul XY-BT Mini
Kundenbewertungen für "Bluetooth 4.1 Audio Decoder Verstärker Modul XY-BT Mini"
Von:
Helmut
Am:11.05.2024
Funktioniert auf Anhieb, Habe mir einen Mono-BT Lautsprecher gebaut. Am Bluetooth 4.1 Audio Decoder Verstärker Modul XY-BT Mini NF-Ausgang mit jeweils 3,3kOhm zu einem Monokanal zusammmen, dann einen 5 Band EQ mit BA3812, dann 10k Poti und lm386 Endverstärker. Läuft mit 2 Li-Akkus stundenlang.
Von:
Bernhard
Am:21.04.2024
Gut mit Einschränkung
Das Modul allein funktioniert gut, hat aber zu wenig Lautstärke. Beim Anschluß an einen Verstärker treten störende Schwingungen auf, die ich nicht beheben konnte , trotz den üblichen Maßnahmen.
Von:
Lisa H.
Am:15.02.2024
wunderbar!
Funkverbindung super, etwas leise. Habe diesen dazu Benutzt 5V Audioverstärkerplatine PAM8403 2*3W und direkt an den Lautsprecher Ausgang geklemmt. Läuft bei mir mit den 2x Mini Lautsprecher 50mm 4 Ohm 5W. Alles bei hier RoboterB zu bekommen. Sprengt die leistung der Lautsprecher so das man am Podi auf der Verstärkerplatine runterdrehen muss. Jetzt wirds sehr Laut! Alles über USB Versorgt (powerbank).
Von:
Manfred
Am:11.02.2024
10
Kleines Teil, Lautstärke zu wenig.
Von:
Markus
Am:26.02.2023
Funktioniert sehr gut, keine Nebengeräusche
Hatte schon ähnliche Produkte gekauft, die starke Nebengeräusche auf dem Ausgang hatten. Dieses Modul ist absolut ruhig. Funktioniert einwandfrei!
Von:
Andreas S.
Am:19.01.2022
Funktioniert wie beschrieben
Hat nach dem Auspacken gleich mit dem angeschlossenen Kopfhörer funktioniert. Hab mir nun noch Stifte an den BAT-Anschluss aufgelötet, um nicht den USB-Anschluss zur Stromversorgung zu benötigen. Auch für den Tonausgang gibt es Lötanschlüsse, die verwende ich erst einmal noch nicht.
Von:
TiMe
Am:29.09.2021
An sich gut und günstig... aber:
Letztlich tut es seinen Dienst. Dennoch muss man bedenken, dass die Lautstärke doch sehr gering ist, die an zwei angeschlossene Breitbandlautsprecher abgegeben werden. Der Klang ist in Ordnung, das Pairing funktioniert problemlos und somit kann man schon eine Empfehlung aussprechen. Dennoch sollte das bisschen mehr Euro in die Hand genommen werden und eine stärkere Platine gewählt werden ==> z. B. für Marke "Eigenbau" einer Bluetooth-Box.
Von:
Matthias
Am:01.06.2021
Superteil !
Das Modul funktioniert einwandfrei - anschließen, paaren und schon geht's los
Von:
Tobias
Am:11.03.2021
Auspacken-Einstecken-Pairen-Geht!
Klein und fein kommt die Platine daher und ist im Nu aktiviert. Habe das 3,5mm Klinke Audiokabel mit meiner alten Stereoanlage verbunden, Micro USB-B Stromversorgung eingesteckt und mit meinem Smartphone gepaired. Das ging alles völlig problemlos und schnell. Eine pfiffige Sache, um seiner alten Stereoanlage wieder neues Leben einzuhauchen und vielleicht in alter Manier eine Kassette oder ein Tonband mit gestreamter Musik aufzunehmen :)
Von:
Herbert
Am:18.11.2020
Funktioniert wie es soll - super
Von:
heidler
Am:15.11.2020
gut
