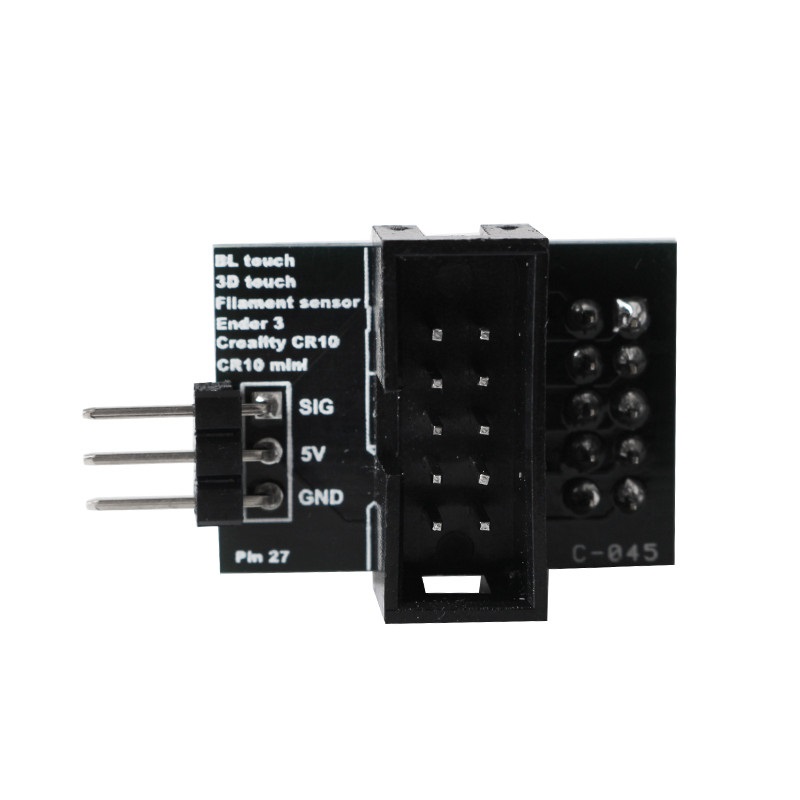

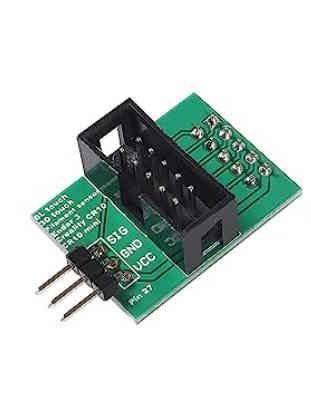

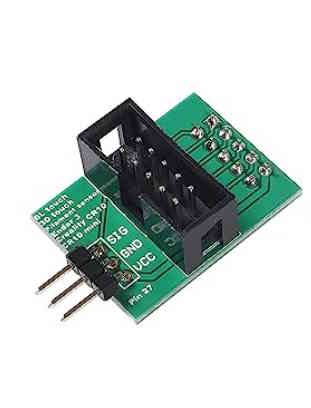

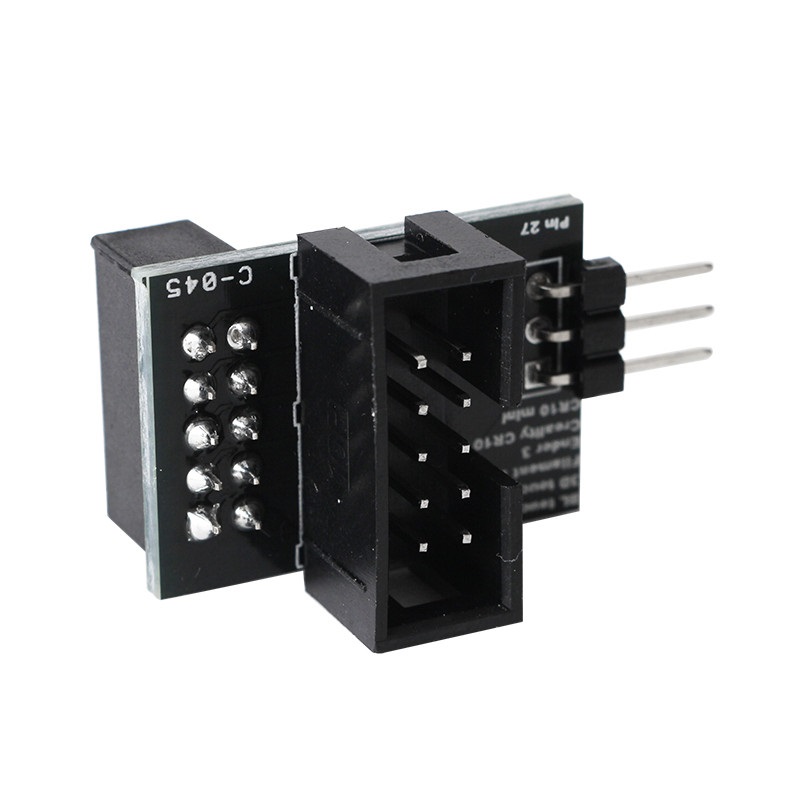

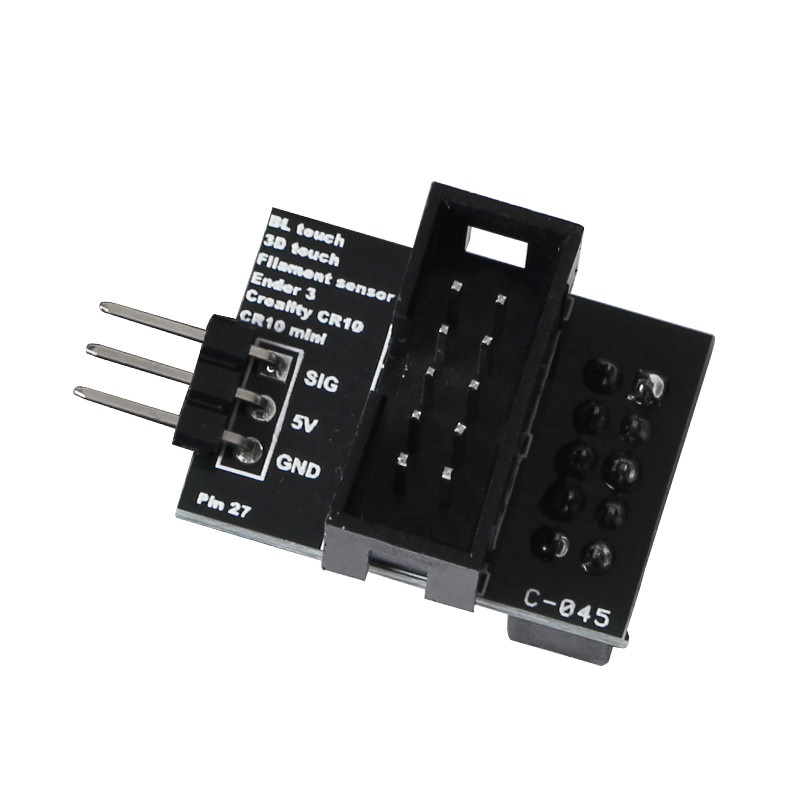

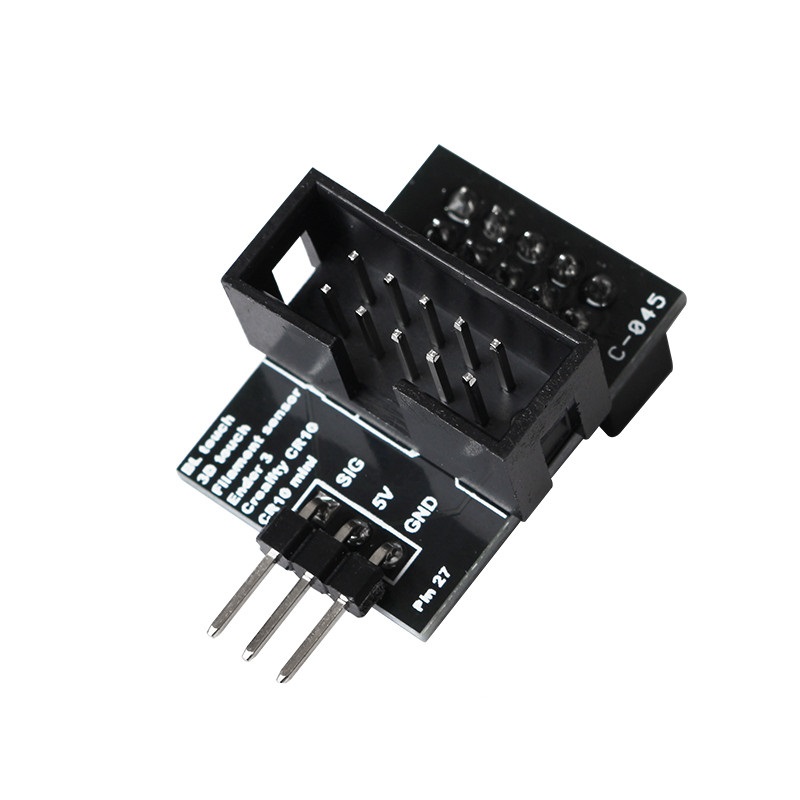

Mit diesem Adapter Board können Sie einen BL-Touch oder 3D-Touch Auto Bed Level Sensor an Ihren CR-10 oder Ender-3 3D-Drucker anschließen.
Die neuen BL-Touch Sensoren können direkt an den Adapter angeschlossen und verwendet werden, obwohl die passenden Pins nicht auf dem Mainboard vorhanden sind.
Pinbelegung:
Braun: Masse
Rot: 5V
Gelb/Orange: Signal
Achtung: Falsches verkabeln des BL-Touch zerstört den Sensor!
Ext1 am Adapter anschließen
BL-Touch an die drei Pins des Adapter anschließen
Adapterboard ans Mainboard anschließen
Hinweis: Zur Verwendung mit einem CR-10 und Ender-3 müssen Sie vorher einen Bootloader flashen. Wir können hierfür leider keinen Support anbieten. Ausführliche Guides sind weiter unten verlinkt.
