BTT BIQU Octopus - das High-End Board für Toolchanger, Multi-Extruder und maximale Zweckentfremdung

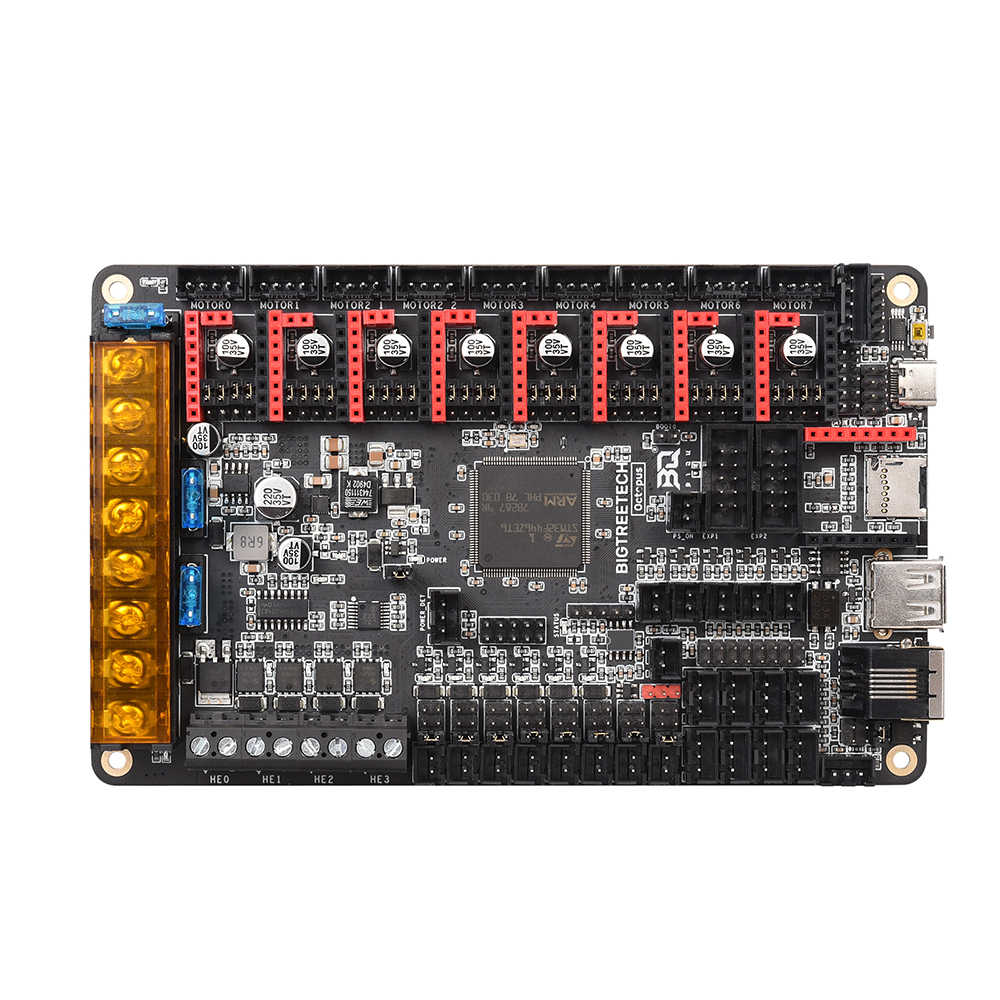

Das Bigtreetech Octopus Mainboard ist ein leistungsstarkes 3D-Drucker Mainboard mit gewaltiger Ausstattung. Namensgebend sind die 8 Steckplätze für Schrittmotortreiber, die bis zu 9 Schrittmotoren ansteuern können.
Das BBT BIQU Octopus Mainboard verwendet einen 32-bit ARM Cortex-M4 STM32F407ZE CPU mit 180Mhz. Es unterstützt von Haus aus die Klipper und Marlin Open-Source Firmwares. Durch die Fülle an Features eignet sich ideal für den Voron 2.4 3D-Drucker.

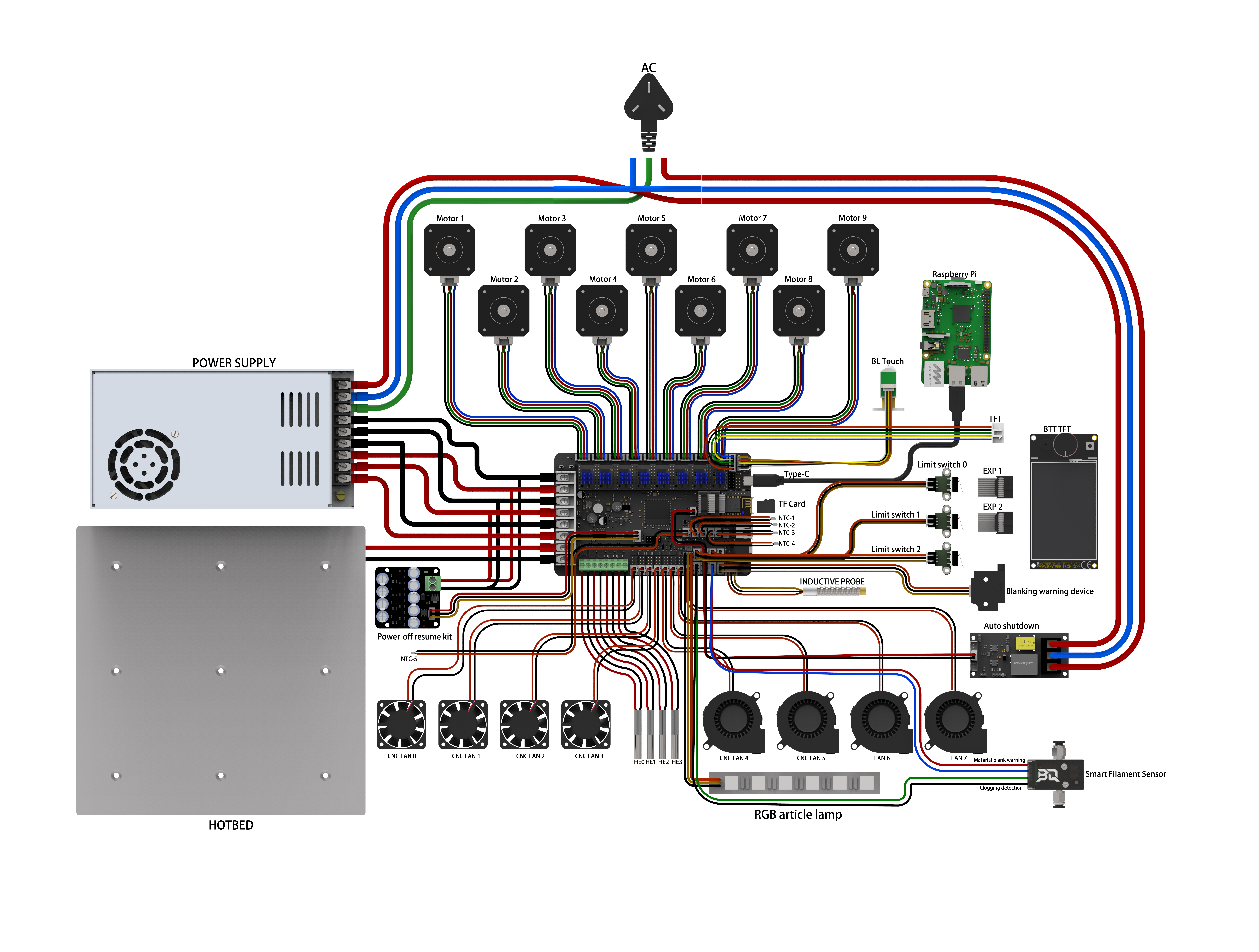

Die zahlreichen Motor-Anschlüsse eignen sich vor Allem für Toolchanger mit mehreren Druckköpfen, Lasergravierern und CNC-Fräsen wie man Sie von den All-in-One Geräten kennt. Es können auch gleichzeitig bis zu vier Hotends für Multi-Extruder mit Mehrfarbigem Druck angeschlossen werden.
Neben drei getrennten Stromversorgungen mit hochwertigen MOSFETS für Motoren, Heizbetten und Hotends bietet das Board alle erdenklichen Anschlüsse um sich vollends auszutoben.
Ein Raspberry Pi kann seriell über einen emulierten USB-Anschluss oder von einem beliebigen Pin direkt über UART angeschlossen werden.
Die Firmwarekonfiguration geschieht bequem über die SD-Karte.
Details
Hersteller: Bigtreetech
Abmessungen: 160x100mm
Montagebohrungen: 150x90mm
Kompatible Stepper Driver: SPI, UART, STEP/DIR
Passende Bildschirme:
Alle Bigtreetech TFT und LCD Bildschirme
LCD-Display (LCD12864, LCD2004 etc.)
TFT-Touchscreens
Lüfteranschlüsse:
6 x kontrollierbare PWM-Lüfter
2 x Lüfter always-on
3 x einstellbare Spannungen für die Lüfter (5V, 12V und 24V)
Sonstige Schnittstellen:
8 x Stepper Treiber Anschlüsse
Raspberry PI Interface
CAN BUS, SPI und I2C für Erweiterungen
USB-C Anschluss
Duale Z-Achse
4 x Hotendanschlüsse
RGB LED
WiFi Interface für ESP8266 basierte Module
BL-Touch und andere Autonivellierungs-Upgrades
Weitere Features:
TMC Stallguard für sensorless Homing
Geschützte Thermistoranschlüsse
On-Board EEPROM
Hochleistungs-MOSFET
Unterstützung von automatische Abschaltung nach dem Druck und Resume Print
Kundenbewertungen für "Bigtreetech BIQU Octopus V1.1 3D-Drucker Mainboard"
Von:
Manfred Waldmeyer
Am:25.05.2022
Super Board mit eigenwilliger USB Schnittstelle
Bis auf die für Windows notwendige USB Treiber Installation, die nicht dokumentiert ist, hat das Board meine Erwartungen voll erfüllt. Der Betrieb mit TMC2209 UART und stallguard hat auf Anhieb funktioniert.
