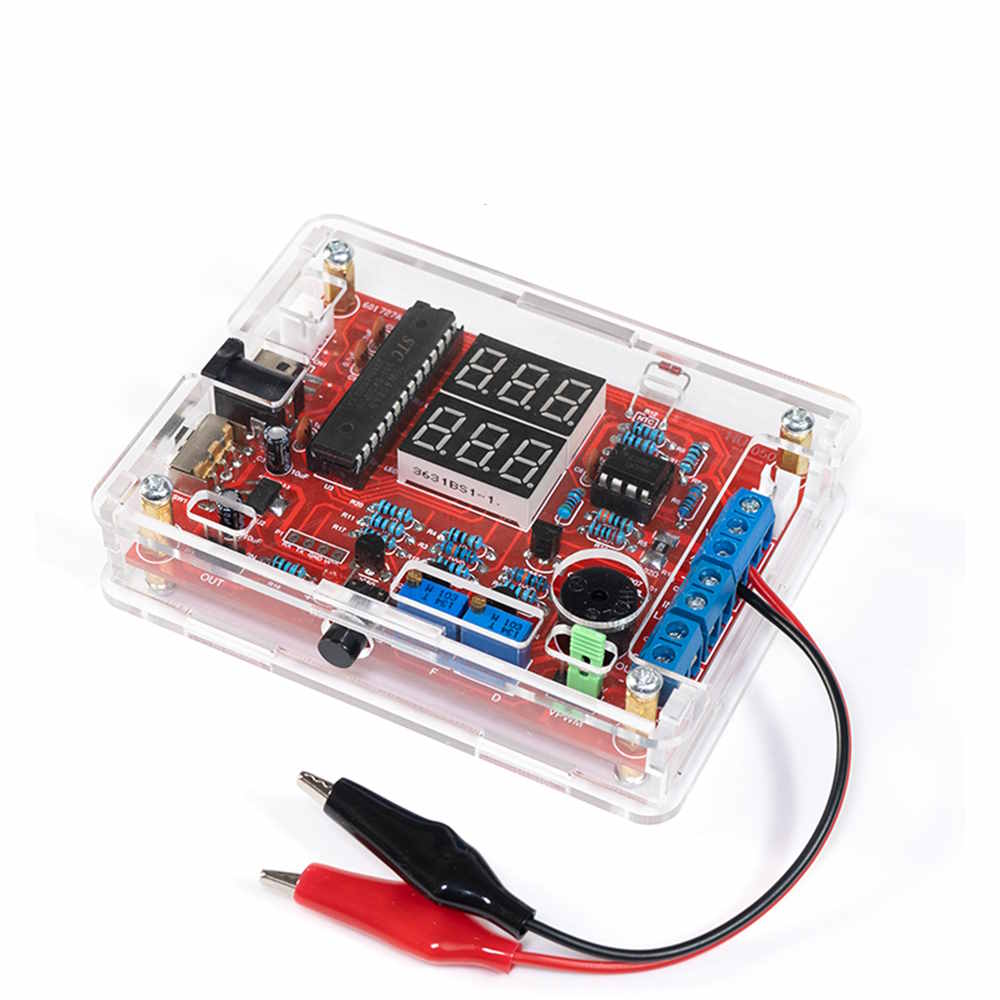

Der DIY Multimeter-Bausatz mit Acrylgehäuse ist die perfekte Wahl für Elektronik-Enthusiasten, Technik-Begeisterte und alle, die praktische Erfahrungen im Löten sammeln möchten. Der Bausatz enthält hochwertige THT-Komponenten (Through-Hole Technology) und ein robustes Acrylgehäuse für ein langlebiges und stabiles Endprodukt.
Hauptmerkmale
Multifunktional: Messen Sie Spannung, Strom, Logikpegel, Frequenz, Arbeitszyklus, Umgebungstemperatur und mehr.

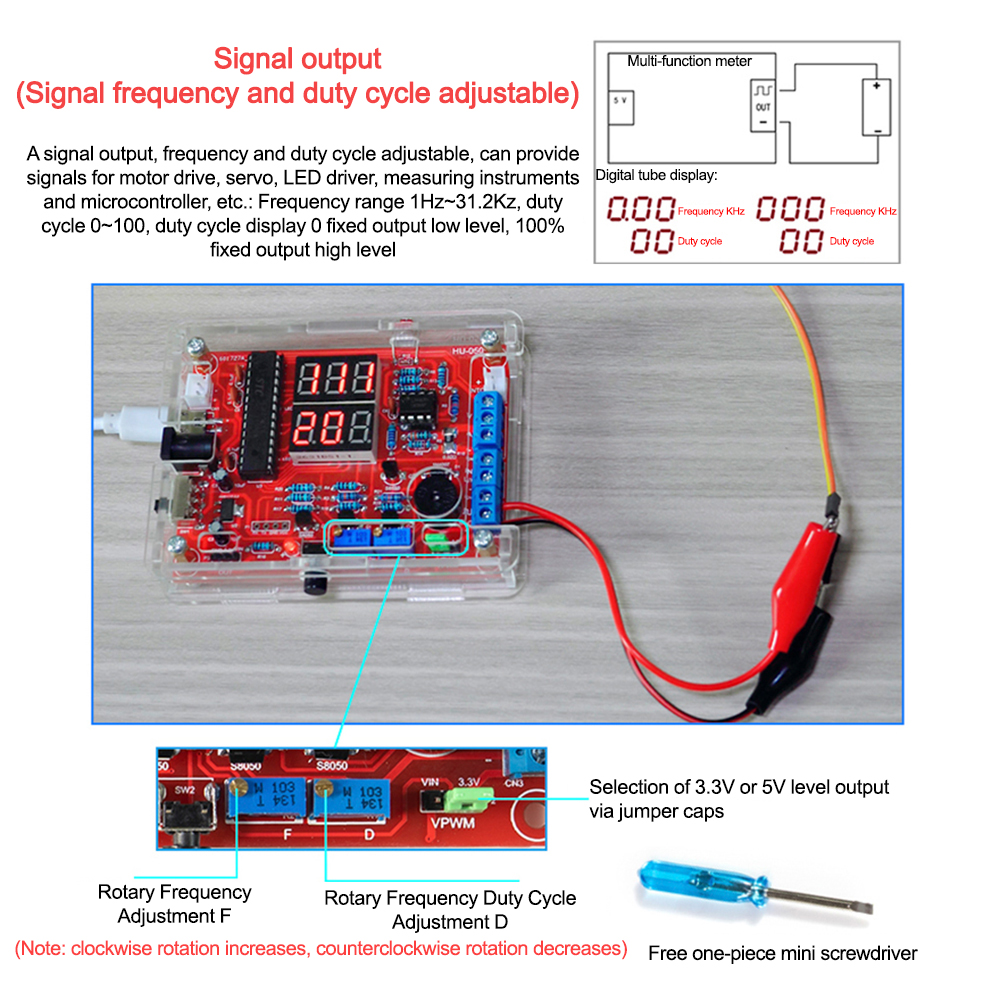

Integrierter Signalgenerator: Einstellbare Frequenz und Arbeitszyklus für flexible Einsatzmöglichkeiten.
USB-Stromversorgung: Betrieb bei 5V und geringer Stromaufnahme von unter 30mA im Ruhezustand.
Klar verständlich: Nixie-Röhren-Anzeige für eine übersichtliche Darstellung der Messergebnisse.
Zuverlässig und langlebig: Hochwertige Materialien und sorgfältige Verarbeitung für stabile Leistung und lange Lebensdauer.
DIY-freundlich: Optimal für Hobby-Elektroniker, Schulen und Experimente.
Achtung: Bitte beachten Sie, dass Grundkenntnisse in Löten und Elektronik erforderlich sind, um diesen Bausatz erfolgreich zusammenzubauen. Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Im Bausatz sind alle benötigten Platinenbauteile enthalten.
Details
Stromversorgung: USB 5V
Arbeitsstrom: <30mA (statisch)

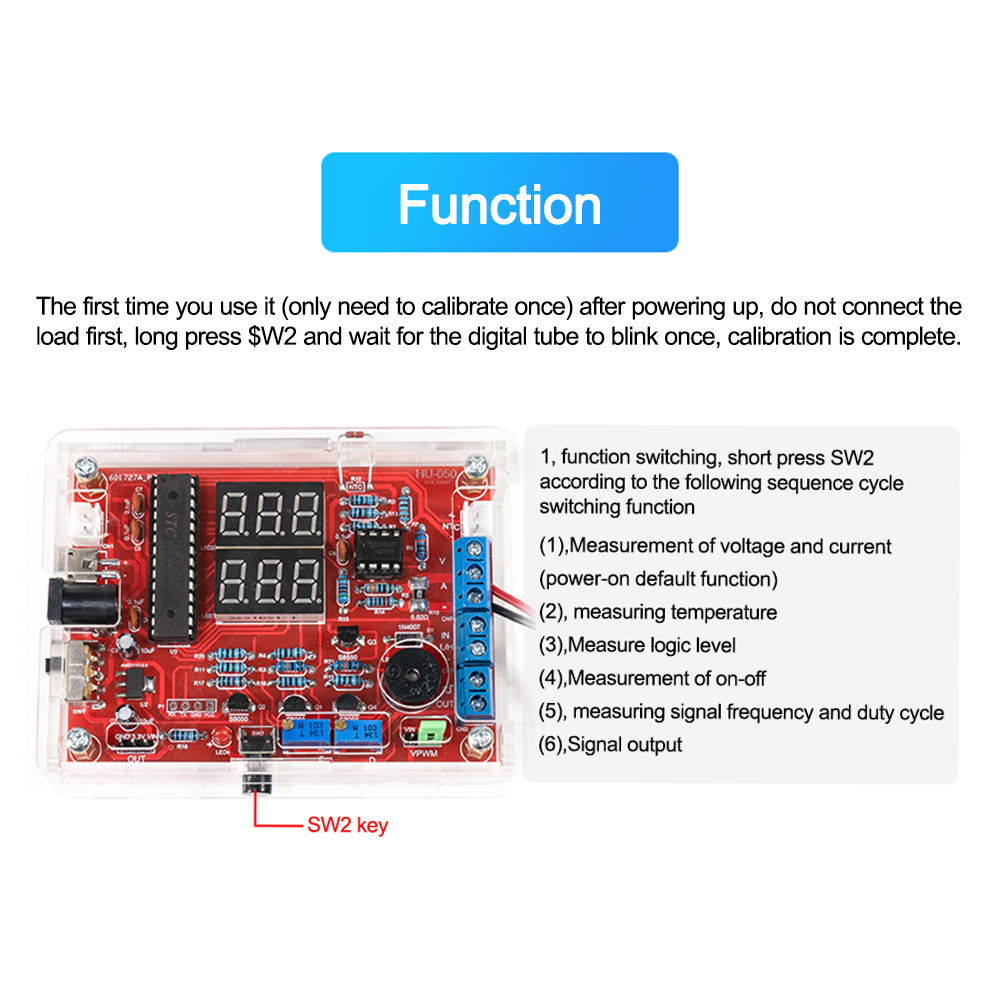

Funktionen:

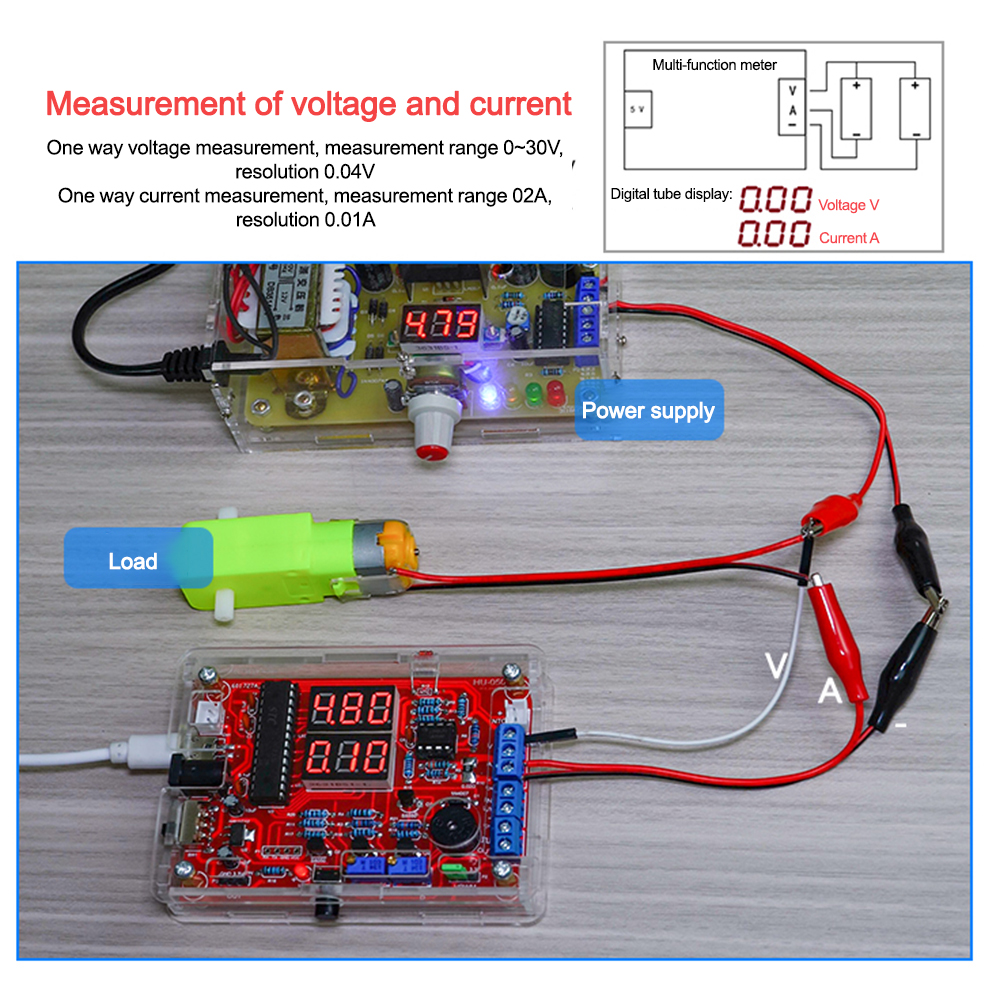

Spannung und Strom messen

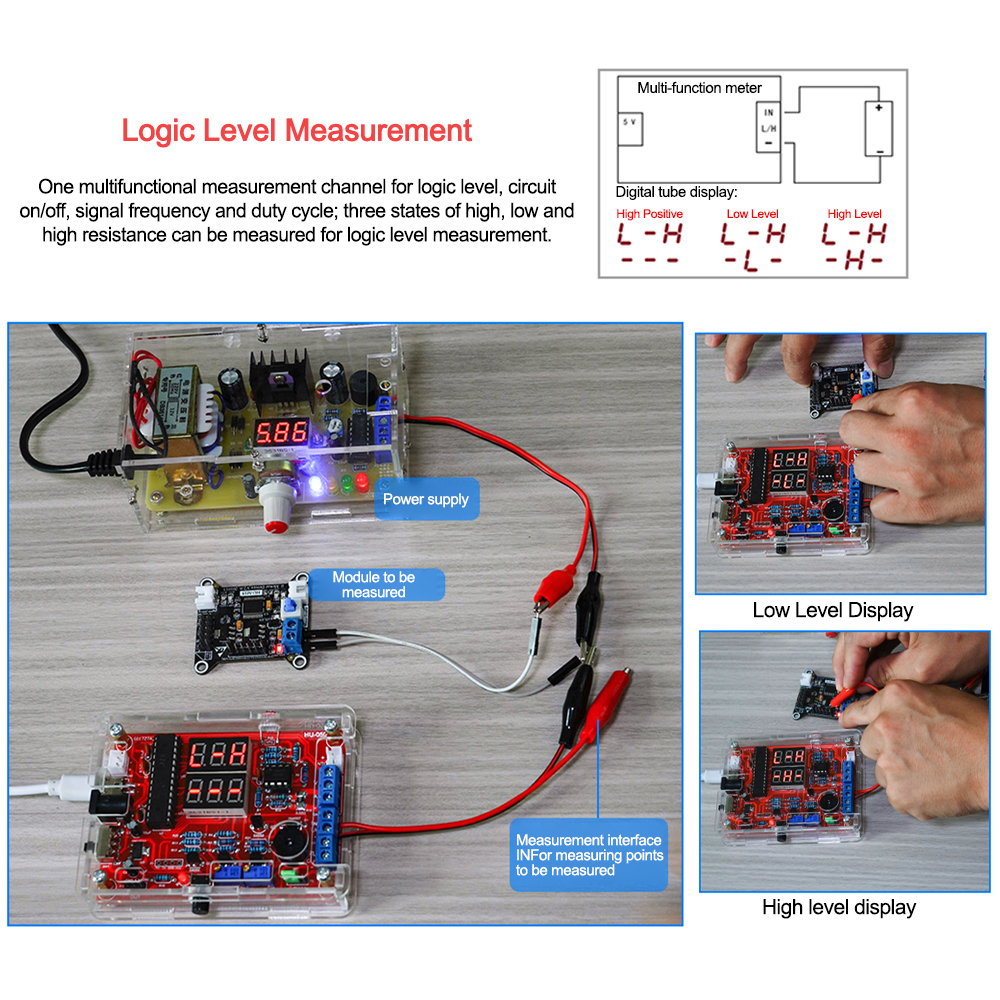

Logikpegel (hoch/niedrig/hohe Impedanz) testen

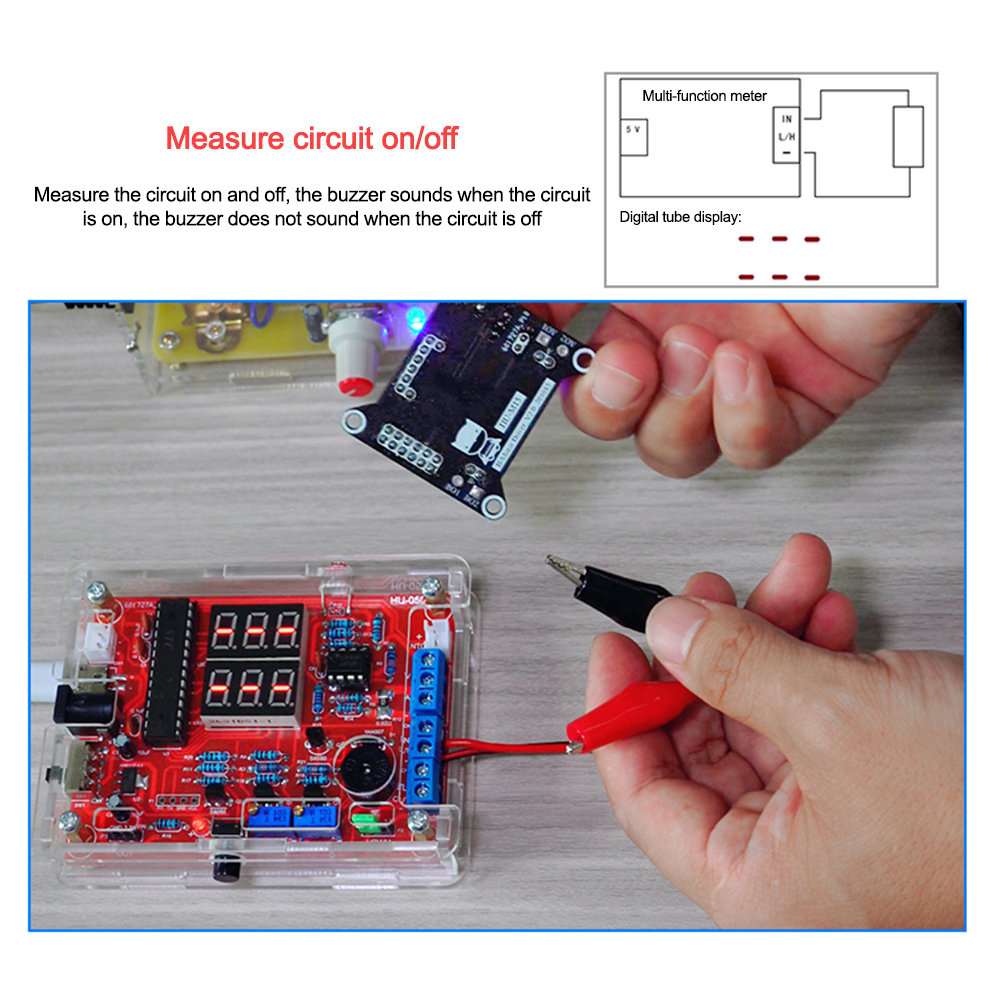

Schaltungszustand (Ein/Aus) überprüfen

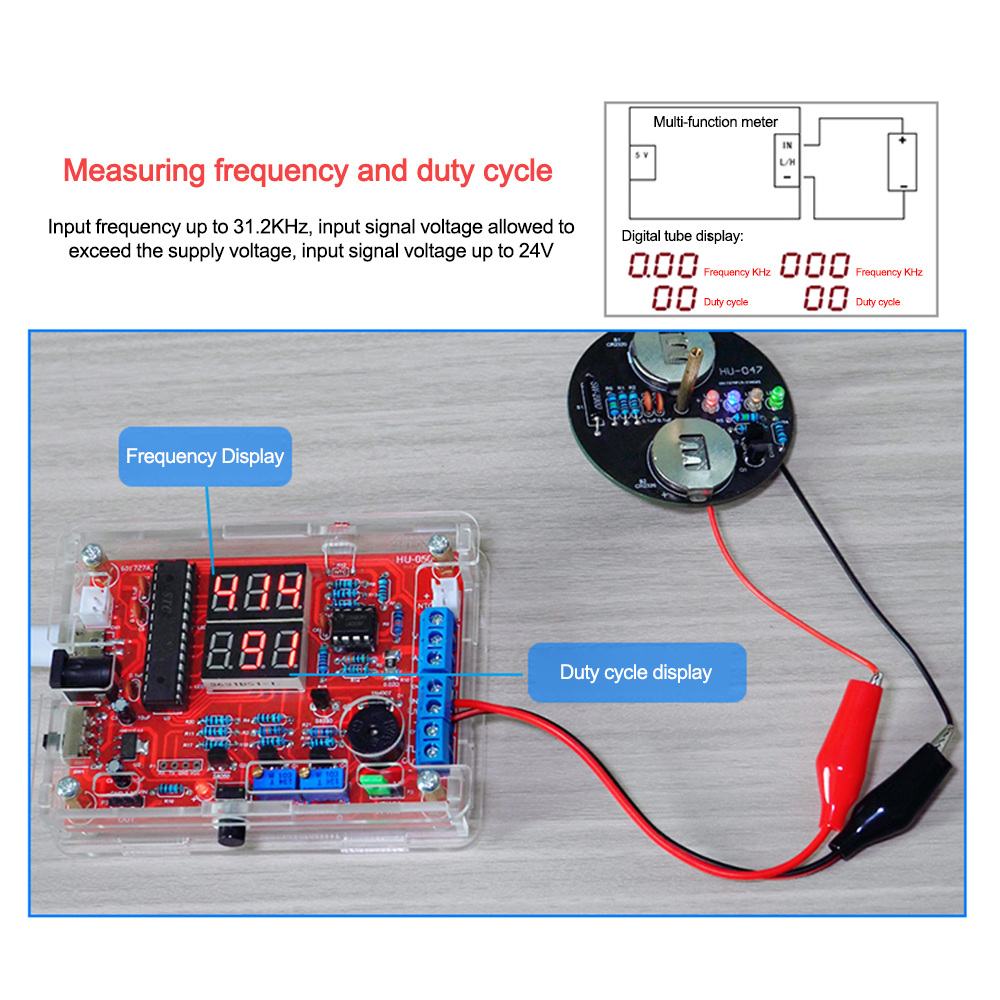

Frequenz und Arbeitszyklus messen

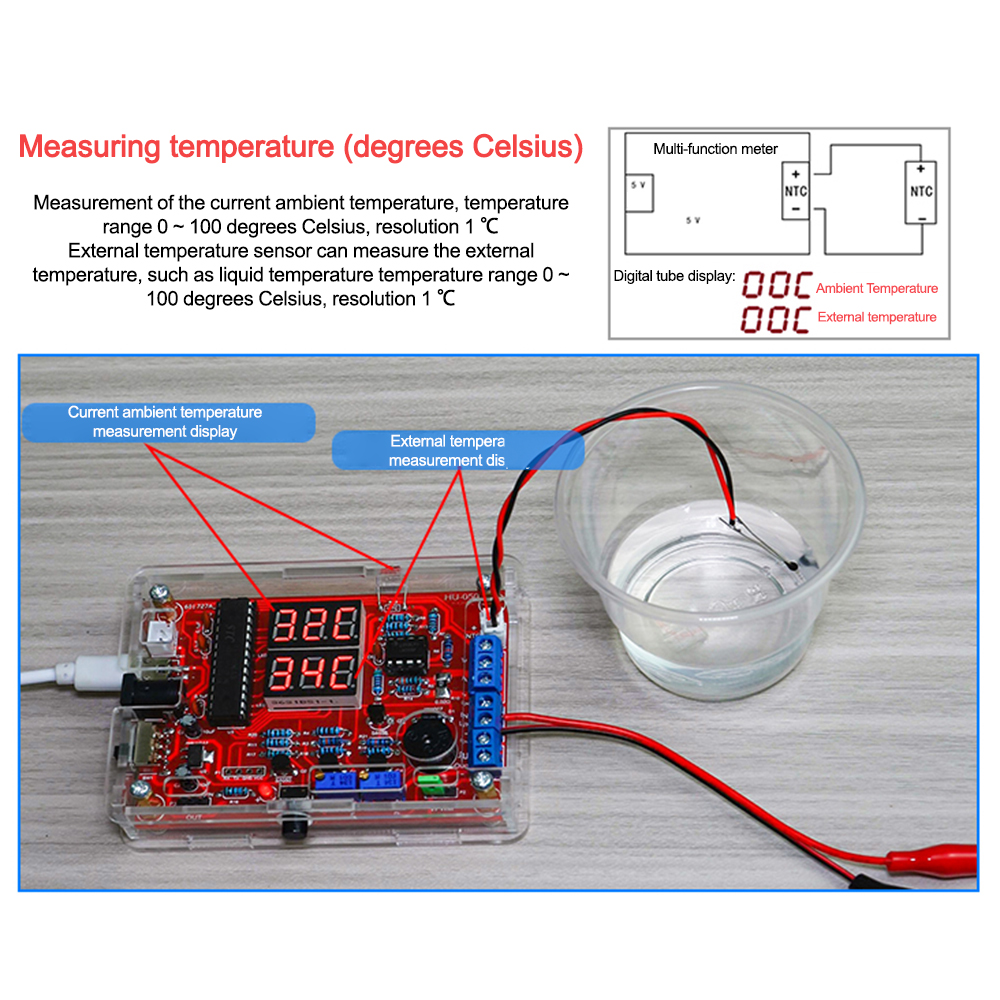

Umgebungstemperatur mit internem und externem Sensor erfassen
Zwei Leistungsabgaben: 3,3V und 5V
PWM-Arbeitszyklus (Input/Output): 0% bis 100%
Ausgangsspannung (Frequenz): 3.3V oder 5V umschaltbar
Messbare Spannung: DC 0V bis 30V (Auflösung: 0.04V)
Messbarer Strom: 0A bis 2A (Auflösung: 0.01A)
Messbare Temperatur: 0°C bis 100°C
Anzeigeumschaltung: Schwarzer Knopf
Netzschalter: Vorhanden
Displayfarbe: Rot
Netzindikator: Vorhanden
Betriebstemperatur: -40°C bis 85°C
Arbeitsfeuchtigkeit: 5% bis 95% RH
Größe (zusammengebaut): 98 x 75 x 21 mm
Lieferumfang
1x Bausatz für Multimeter
1x Acrylgehäuse
1x Kurzanleitung auf Englisch (Bestückungsplan, Stückliste)
