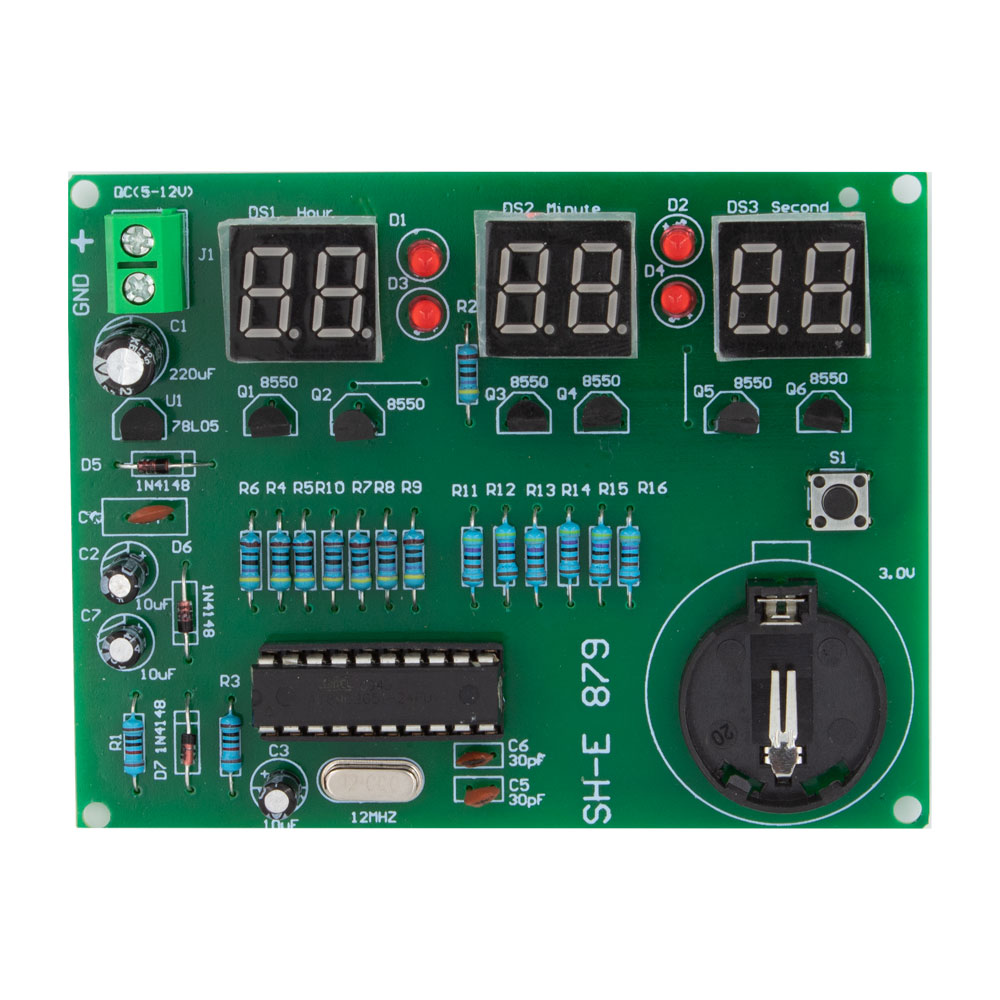

Bausatz Digitale Uhr mit at89c2051 Chip neue Version

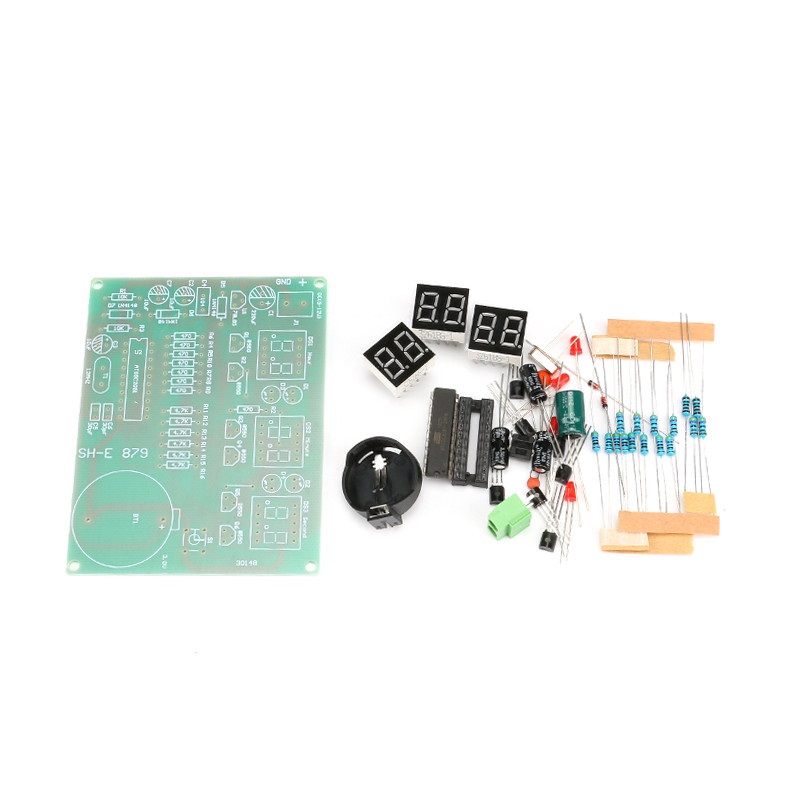

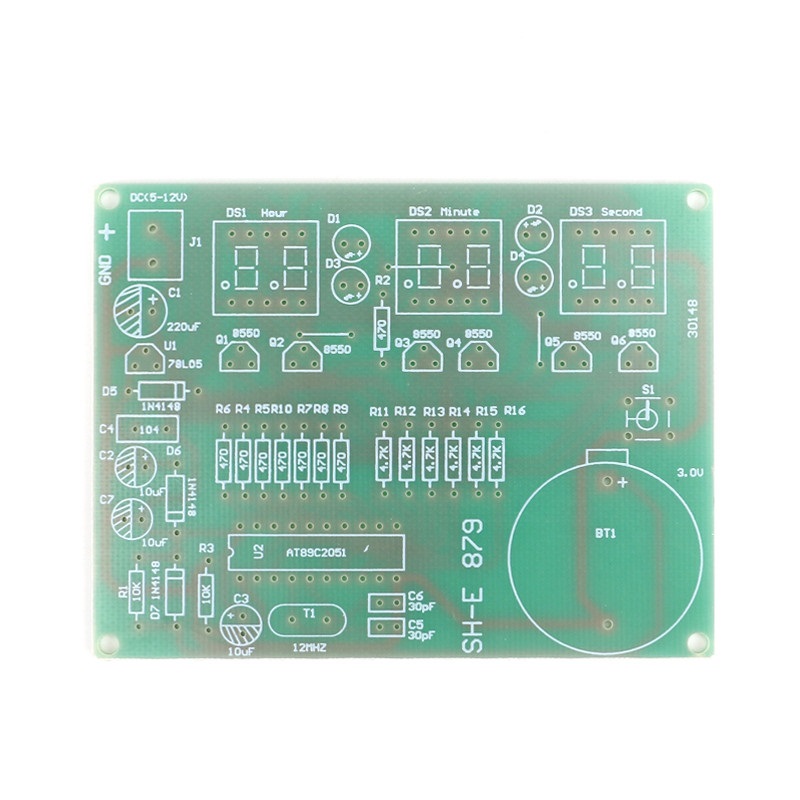

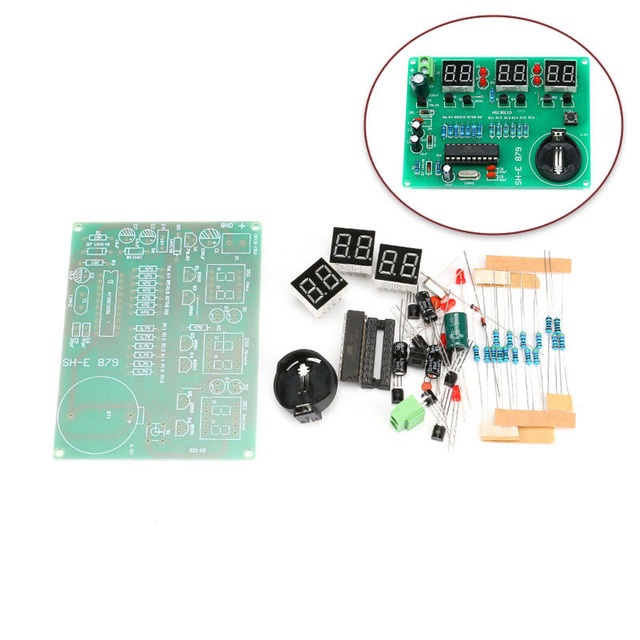

Günstiges DIY-Kit um die Grundlagen der Elektronik zu erlernen. Der Bausatz besteht aus Einzelteilen die auf einer beschrifteten Leiterplatte aufgelötet werden müssen. Da dieser Bausatz ohne SMD-Bauteile auskommt eignet er sich ideal um das Löten von Elektronikbauteilen zu erlernen. Die Leiterplatte ist sehr gut beschriftet und gibt vor wo welches Bauteil angelötet werden muss, die Anleitung ist ein Schaltplan und eine Liste der Teile.
Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten, welche auf eine beschriftete Platine aufgelötet werden müssen.
Details
- Versorgungsspannung: DC 5V-12V (empfohlen: 9V)
- Batterie: CR2032 (3V)
- Stromverbrauch: 35mA
- Abmessungen: 90mm x 70mm
Lieferumfang

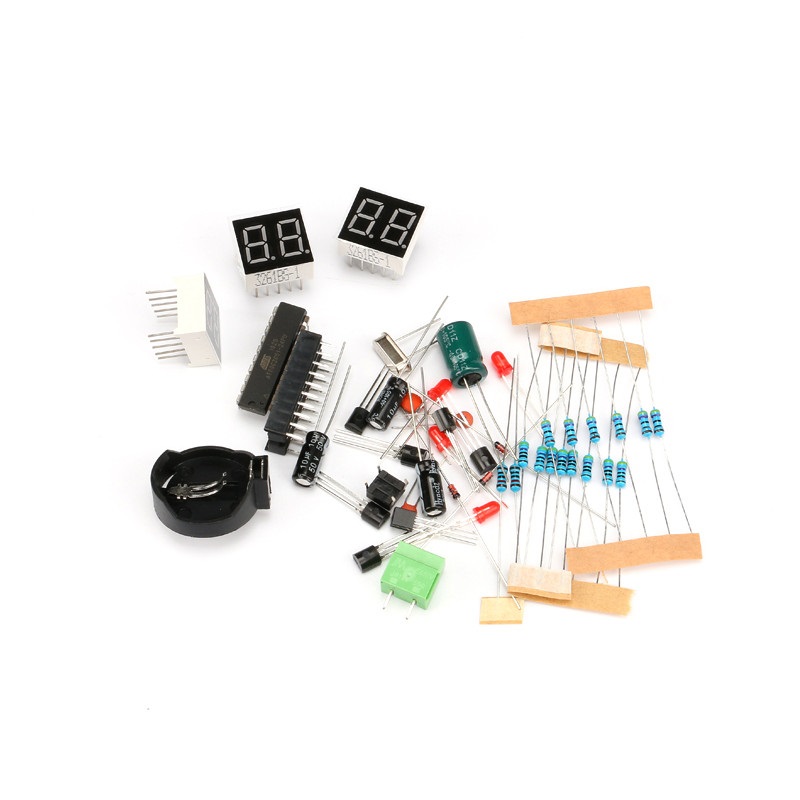

- 1x DIY-Bausatz
Montageart: | THT |
Produktart: | Elektronik Bausatz |
Stromversorgung: | Schraubklemmen |
Schwierigkeitsgrad: | Mittel |
Spannung: | DC 5-12 V |
Herzlich gelacht
Aufbau, Beschreibung, Schaltplan alles o.k. - Aber dann. Eigenlich wollte ich den 89C2051 umprogrammieren, das braucht ein (altes) 12V Programmiergerät -habe ich leider nicht. Für die Spannungsversorgung nehme ich ein altes 5V Handynetzteil - den Spannungsregler habe ich überbrückt, weil er für mich keinen Zweck hat (ausserdem ist er ein Stromfresser). Die 4 LED habe ich auch weggelassen und komme auf ca. 30 mA Stromverbrauch - Batterie scheidet damit aus. Sehr lustig ist auch die Backupbatterie von 3V. Sie ist über eine Diode angeschlossen, übrig bleiben 2,4 V - und der 89C2051 braucht mindestens 2,7 V = sinnlos. Warum eine Diode vor den 4 Leuchtdioden ist bleibt mir auch rätselhaft, weil auch eine Leuchtdiode eine Diode ist. Dann die Diode nach dem Spannungsregler? Das kenne ich nur als Verpolungsschutz direkt am Spannungsanschluss. Nach Datenblatt hat der 89C2051 einen Stromverbrauch von 15mA, sein pinkompatibler Nachfolger (Attiny 2313) noch 1/60! davon. Achja und die Uhr läuft ca. 4 Minuten vor(in24h). Insgesamt ein schöner Bastelspaß.
Super Bausatz
Top.
Top.
Prima Bausatz
Habe schon 3 Stück davon zusammen „gelötet“. Sehr gelungener Bausatz, der Spaß macht. Einzelne Lötaugen hatten sich gelöst, aber mit kleinen Drahtbrücken war es gut zu verbinden. Schön wäre ein passendes Gehäuse dazu im Angebot, wie bereits anderweitig erwähnt. Werde bestimmt noch welche zum Verschenken zusammen setzen. Ein Schaltplan zur Fehlersuche wäre auch nicht schlecht. Habe bei einer Platine das Problem, das bei allen 7 Segmentanzeigen die obere Anzeige nicht aufleuchtet. Die Uhr läuft jedenfalls.
Einfach Digitaluhr.
Leicht aufzubauender Bausatz,
Kann mich den Vorrednern nur anschließen , ein einfacher Bausatz, die 3 Brücken sollten vielleicht mit angezeigt werden, ansonsten werden die Zahlen unvollständig angezeigt :-(.
Bauteile sind okay
Keine DE Bauanleitung,geht gar nicht.
Guten Morgen,
die deutsche Bauanleitung finden Sie auf der Produktseite unter "Dokumente". Wir hoffen, dass Sie trotzdem Spaß bei dem Aufbau hatten und der Bausatz Ihnen zusagt
Mittelmäßige Uhr
1. Stromfresser pur, bereits nach 24 Stunden ist eine frische 9-V-Batterie schon leer.
2. Keine Anleitung dabei, eine im Internet existierende Anleitung bezieht sich nur auf die alte Version mit 3 Tastern zum Einstellen.
3. Es gibt hier weder einen Schaltplan noch ein passendes Gehäuse.
4. Die Doppelpunkte sind eindeutig zu hell, was störend wirkt. R2 sollte auf mindestens 2,7 Kiloohm erhöht werden.
Prima Bausatz
Die Uhr ließ sich sehr gut aufbauen und auch löten. Allerdings hatte ich mit den Lötaugen für die 3Brücken etwas Probleme, da sich die Lötaugen von der Platine gelöst haben. Habe mit 2 dünnen flexiblen Adern die Anschlüsse verbinden können. Die Uhr funktioniert einwandfrei.
Schöne Uhr
Super aufzubauen braucht halt viel Strom das finde ich etwas störend
Einfach aufzubauende Digitaluhr.
Das Löten auf der Platine war total einfach.
Schade, daß es keine Beschreibung für den Taster gab. Aber nach langem Suchen mit Google habe ich eine Anleitung gefunden, um die Uhr letztendlich präzise stellen zu können. Sie lief auf Anhieb. Nur mit Batterien sollte die Uhr nicht betrieben werden, da die Batterien nicht lange durchhalten. Die Gangreserve bei Stromaufall hält für Max. 48 Stunden vor. Dann ist auch die CR2032 leer.
Guter Preia
Bausatz elektr.Uhr
Alles prima gelaufen und wir sagen danke schön !
Gut& Preiswert
Bauelemente und Platine einwandfrei.
Die U hr zieht aber etwas Strom.
Tolles Teil
Hatte hier schon einmal gekauft und kann mich nur wiederholen…einfach nur eine Klasse dieser EBayer. Werde hier ,wenn es passt auch öfter einkaufen .Natürlich die Note 1+
Achten Sie auf die 12 V DC Polarität
Toller Bausatz - Uhr kann direkt an USB 5Volt betrieben werden !!!
Kann mich den Vorrednern nur anschließen , ein toller Bausatz - ich hatte mich nur auf die Bauteile konzentriert und dabei übersehen das man ....insgesamt 3 Brücken Löten muss ...sodass zu Beginn bei mir die Zahlen unvollständig angezeigt wurde .... dann habe ich so wie auf dem Schaubild .... die Punkte verbunden und siehe da ....funktioniert.
Also für den Preis ein wirklich toller Bausatz .... und die Uhr funktioniert sehr gut
....PS: man kann die Uhr an 5 V am USB Anschluss betreiben ..... auch wenn auf der Anleitung 6-12 Volt steht ....NEIN 5 VOLT reichen aus ...... !!!
Super
Sehr leichter Bausatz gut geeignet für Anfänger
Gut zum löten üben
Wie gesagt eignet sich dieser Bausatz sehr gut zum löten üben an einer Platine. Allerdings wären ein paar Ersatzteile ganz gut, da ich einen Transistor kaputt gemacht habe, habe mir dann welche selber besorgt. Ansonsten ist es halt eine Uhr :) Übrigens funktionieren die in Reihe geschalteten LEDs irgendwie nicht, zumindest bei mir. Ich habe die oberen überbrückt, sodass nur die unteren an sind.
Gut designter Bausatz
Leicht aufzubauender Bausatz, Komponenten gut ausgewählt, gut Bedienbar.
Gelungender Bausatz
Toller Bausatz . Bauteile klasse
Sehr schöner Bausatz
Leicht aufzubauender Bausatz, sehr gute Bedienbarkeit, schön wäre es wenn ein dazugehöriges Gehäuse mit im Angebot wäre.
