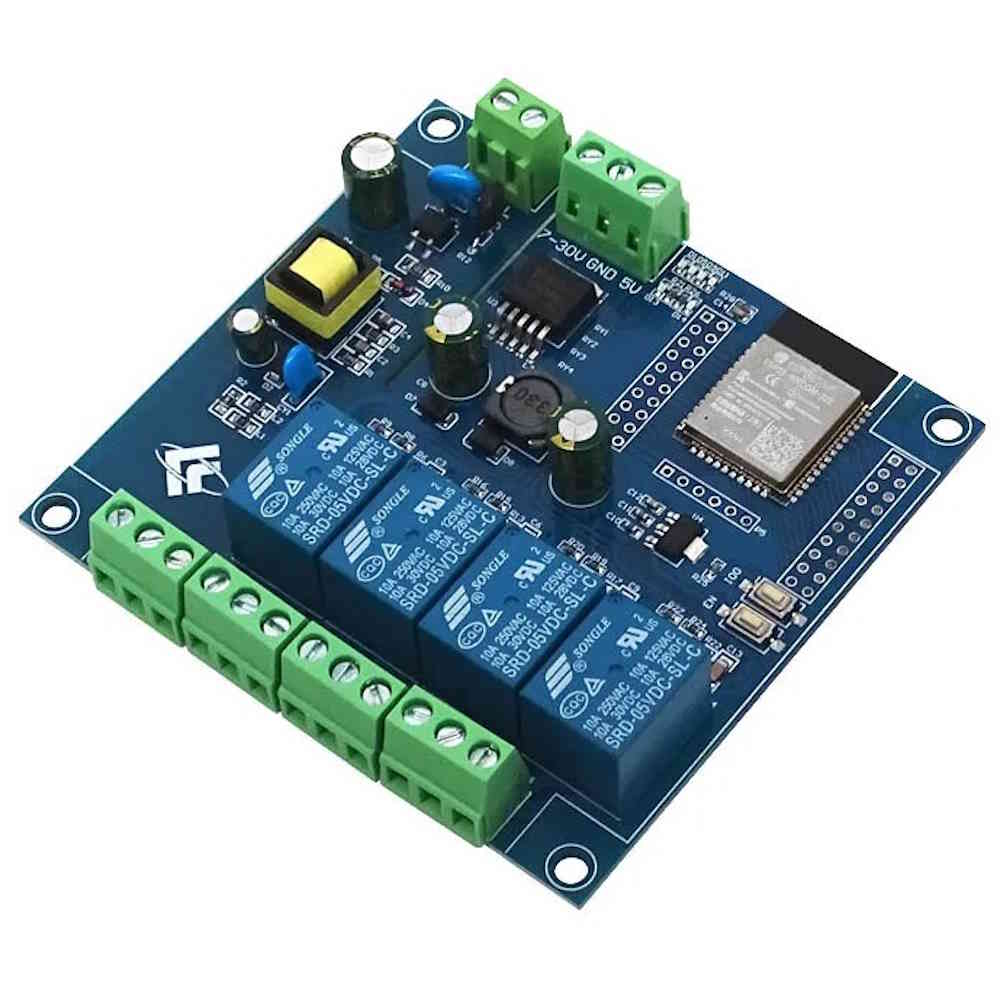

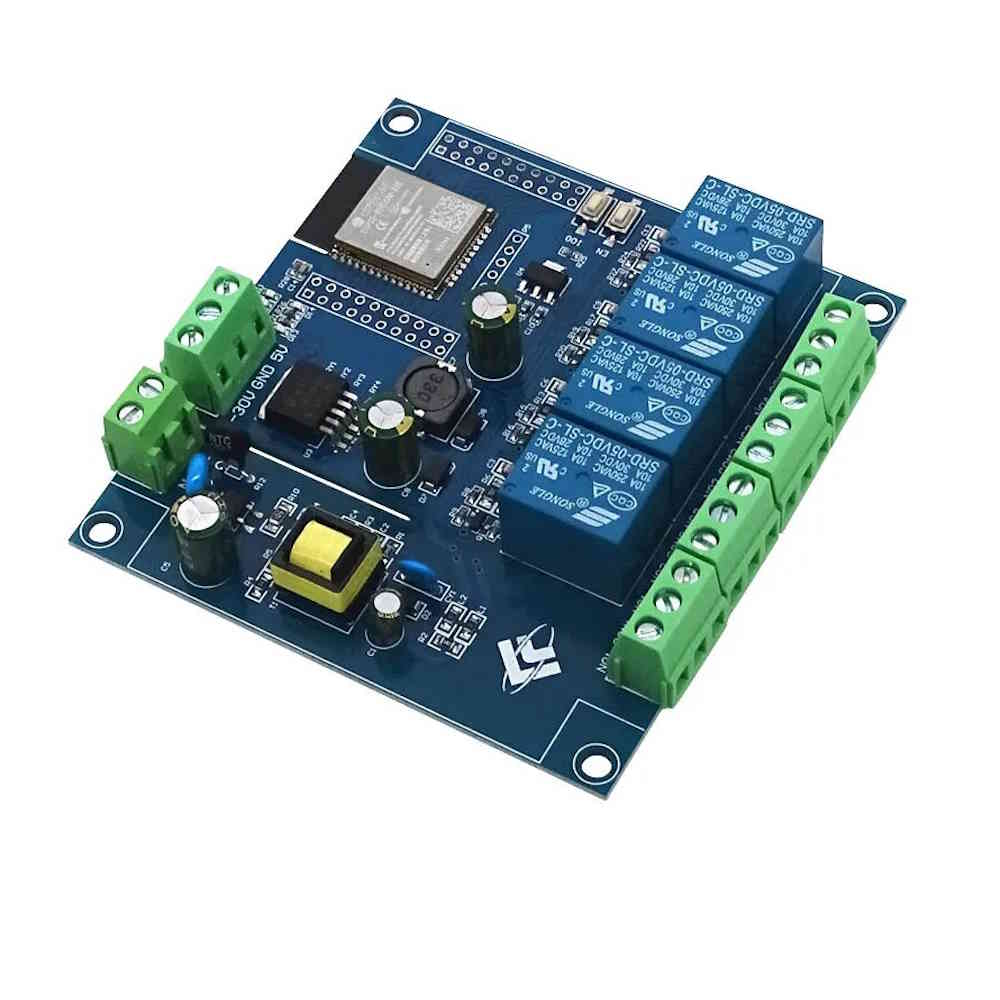

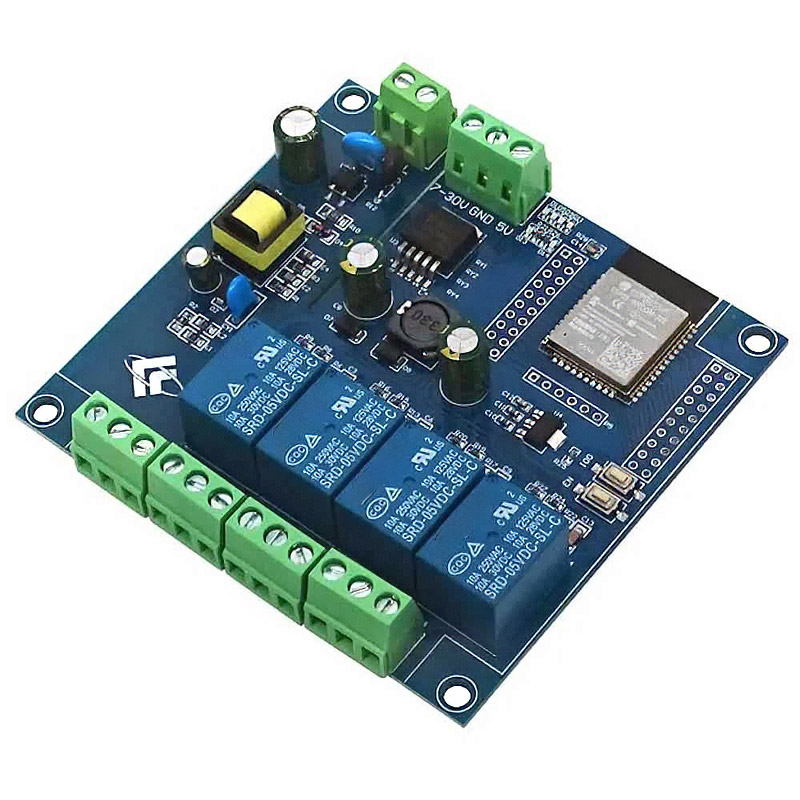

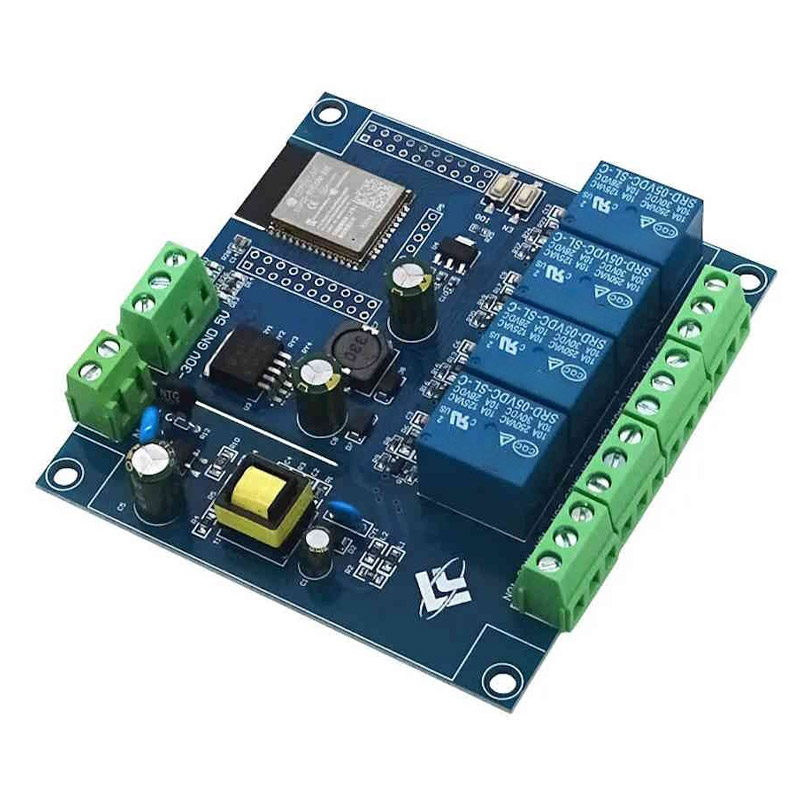

Entdecke die grenzenlose Welt der drahtlosen Steuerung mit unserem 4-Kanal Relais Modul ESP32 WiFi Bluetooth! Dieses Entwicklungsboard ist mit dem leistungsstarken ESP32-WROOM-32E WiFi&BLE Modul ausgestattet und bietet eine Vielzahl von Funktionen, die perfekt auf deine DIY-Projekte zugeschnitten sind.
Merkmale:
Leistungsfähiger ESP32-WROOM-32E Module: Das Board verfügt über einen ausgereiften und stabilen ESP32-WROOM-32E Module mit großzügigen 4M Byte Flash-Speicher.
Vielseitige I/O-Ports: Alle I/O-Ports des ESP32-Moduls sind herausgeführt, einschließlich des UART-Programm-Download-Ports, um die Sekundärentwicklung zu erleichtern.
Praktische Bedienelemente: Ein programmierbarer Taster (IO0) und ein Reset-Taster auf dem Board erleichtern die Handhabung und Entwicklung.
Arduino IDE Unterstützung: Die Verwendung von Arduino IDE Entwicklungstools wird vollständig unterstützt, um die Programmierung so einfach wie möglich zu gestalten.
4-Kanal 5V Relais: Mit onboard 4-Weg 5V Relais kannst du Schaltaufgaben steuern, ideal für Lasten mit Arbeitsspannungen bis AC 250V/DC30V.
Integrierte LED-Anzeige: Eine programmierbare LED und Relaisanzeige ermöglichen eine einfache Überwachung des Modulstatus.
Anwendungen:
Dieses Entwicklungsboard eignet sich perfekt für ESP32-Sekundärentwicklung, Lernprojekte und drahtlose Steuerung im Smart Home-Bereich. Entfessele deine kreativen Ideen und gestalte innovative Projekte!

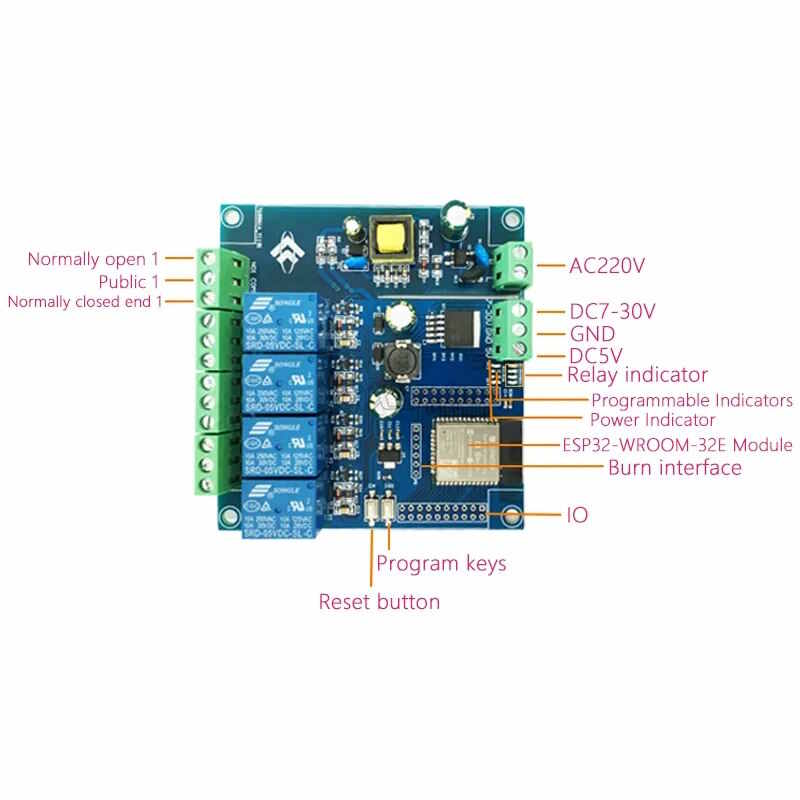

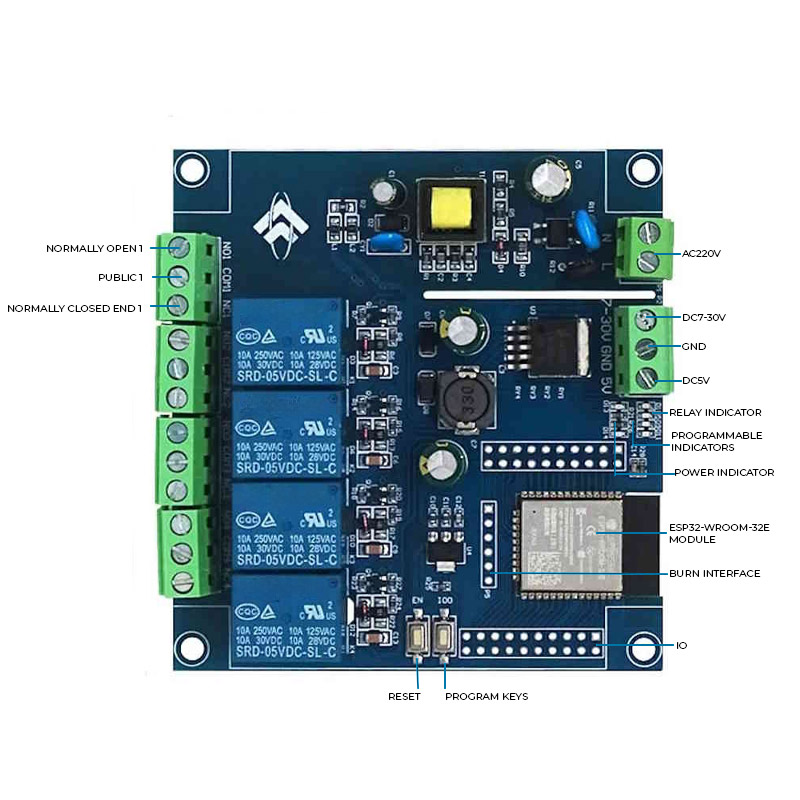

Schnittstellen:
Programmieranschluss: GND, RX, TX, 5V sind für die Verbindung mit einem externen TTL-Serial-Port-Modul vorgesehen. IO0 wird während des Downloads mit GND verbunden und nach Abschluss des Downloads getrennt.
Relaisausgang:
NC (Normalerweise Geschlossen): Der Relay ist vor dem Einschalten mit COM kurzgeschlossen und bleibt nach dem Einschalten in der Luft.
COM (Gemeinsamer Anschluss): Der öffentliche Terminal.
NO (Normalerweise Offen): Der Relay ist vor dem Schließen aufgehängt und nach dem Schließen mit COM kurzgeschlossen.
