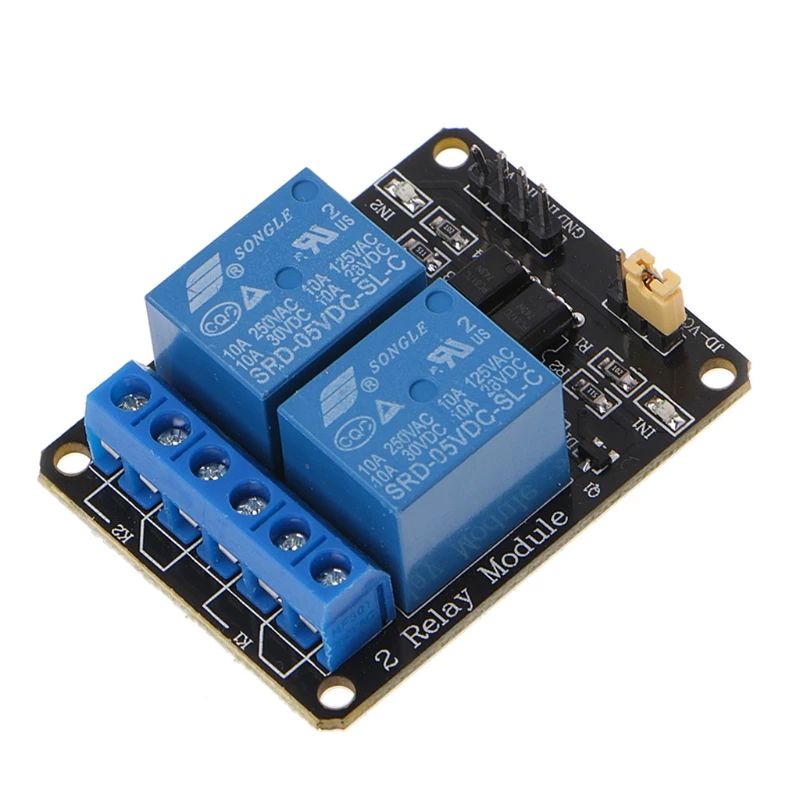

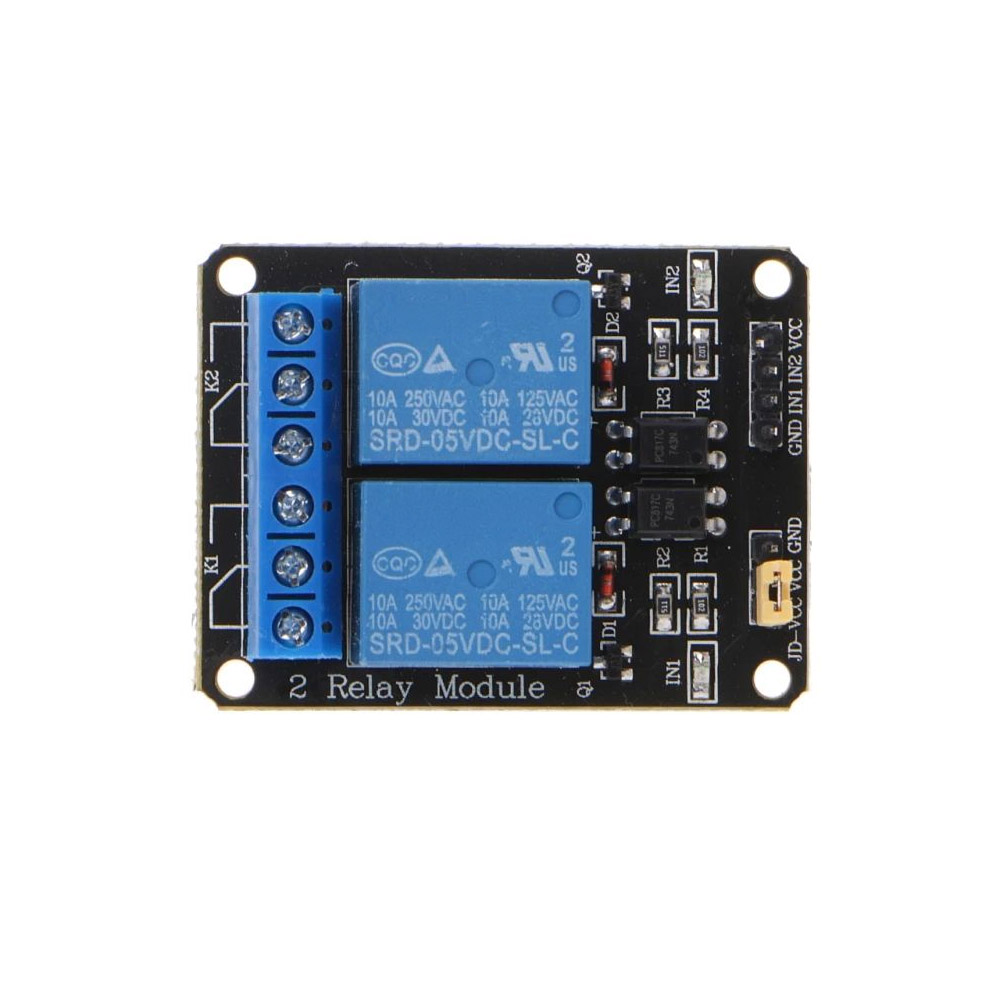

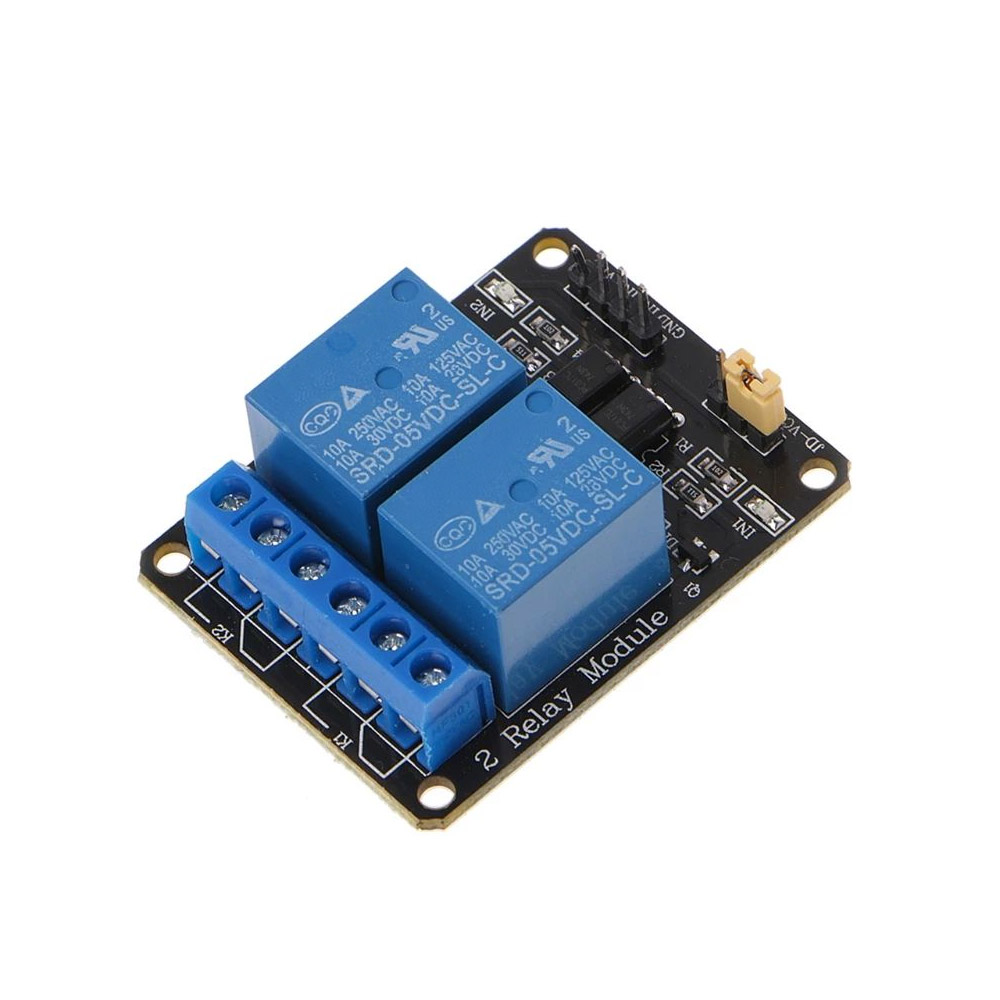

2 Kanal Relais 5V Low Level

Mit dem 2 Kanal Relais 5V Modul können große Lasten einfach über den 5V-Anschluss eines Mikrocontrollers, wie einem Raspberry Pi oder Arduino, angesteuert und geschaltet werden. Das Relais kann verwendet werden um leistungsstarke Elektronik wie zum Beispiel AC- oder DC-Motoren zu steuern. Dabei ist es durch die zwei digitalen Eingänge besonders einfach in der Handhabung. Über die Header Pins kann das 2 Kanal 5V Relais einfach mit Dupont Kabeln an den Controller angeschlossen werden. Die zu schaltende Last wird über die Schraubklemmen angeschlossen. Die Ansteuerung besteht aus VCC, GND und zwei digitalen Eingangspins. Das Relais schaltet bei anliegenden 0V auf dem Eingang (Low-Level).

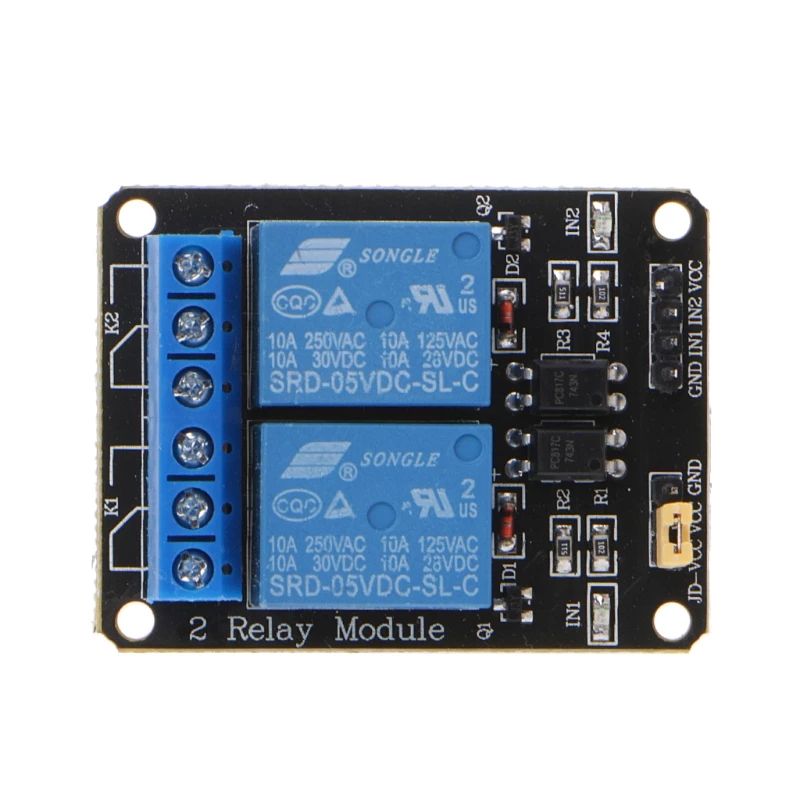

Es gibt zwei Möglichkeiten, das Relais zu betreiben. Diese zwei Varianten können mit dem Jumper jd-vcc eingestellt werden:

1) Verwendung ohne externe Stromversorgung

Hierbei wird eine Spannungsquelle von +5V, bzw. den „VCC“-Pin des Arduinos am Pin „VCC“ der Relaiskarte angeschlossen. GND der Spannungsquelle, bzw. der GND-Pin des Arduinos an dem Pin „GND“ der Relaiskarte. Der Jumper bleibt geschlossen auf VCC an JD-VCC.

2) Verwendung mit externer Stromversorgung (ohne galvanische Trennung)

Am sichersten ist es, wenn man den Jumper JD-VCC/VCC abzieht und an den Pin JD-VCC eine externe +5V-Leitung anschließt und die GND-Leitung mit dem GND-Pin der Karte verbindet.

Die +5V des Boards werden mit den VCC-Pin auf der Pinleiste und den GND-Pin des Arduinos verbunden.

Somit haben die Relais über JD-VCC einen Steuer-Stromkreis und die Ansteuerung der Optokoppler haben diesen über die +5V des Arduinos.
