1 Kanal Relais 5V / 230V

(6)
Vorschau: 1 Kanal Relais 5V 230V Vorschau: 1 Kanal Relais 5V / 230V Vorschau: 1 Kanal Relais 5V / 230V Vorschau: 1 Kanal Relais 5V / 230V Vorschau: 1 Kanal Relais 5V 230V
1 Kanal Relais 5V 230V
1 Kanal Relais 5V / 230V
1 Kanal Relais 5V / 230V
1 Kanal Relais 5V / 230V
1 Kanal Relais 5V 230V

Menge Stückpreis
bis 4 1,05 €
ab 5 0,85 €
ab 20 0,79 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

5% ab 15 € | CODE: OSTERN5

10% ab 30 € | CODE: OSTERN10

Einfach im Warenkorb eingeben

*gilt nicht auf rabattierte Aktionsware

  • Artikel-Nr.: RBS10034
share
Tweet
Pin it
Email
share
Beschreibung Bewertungen 6 Dokumente 4
Beschreibung
5V Ein-Kanal Relaismodul zum Schalten eines Verbrauchers Mit diesem kleinen Relaismodul... mehr
Menü schließen

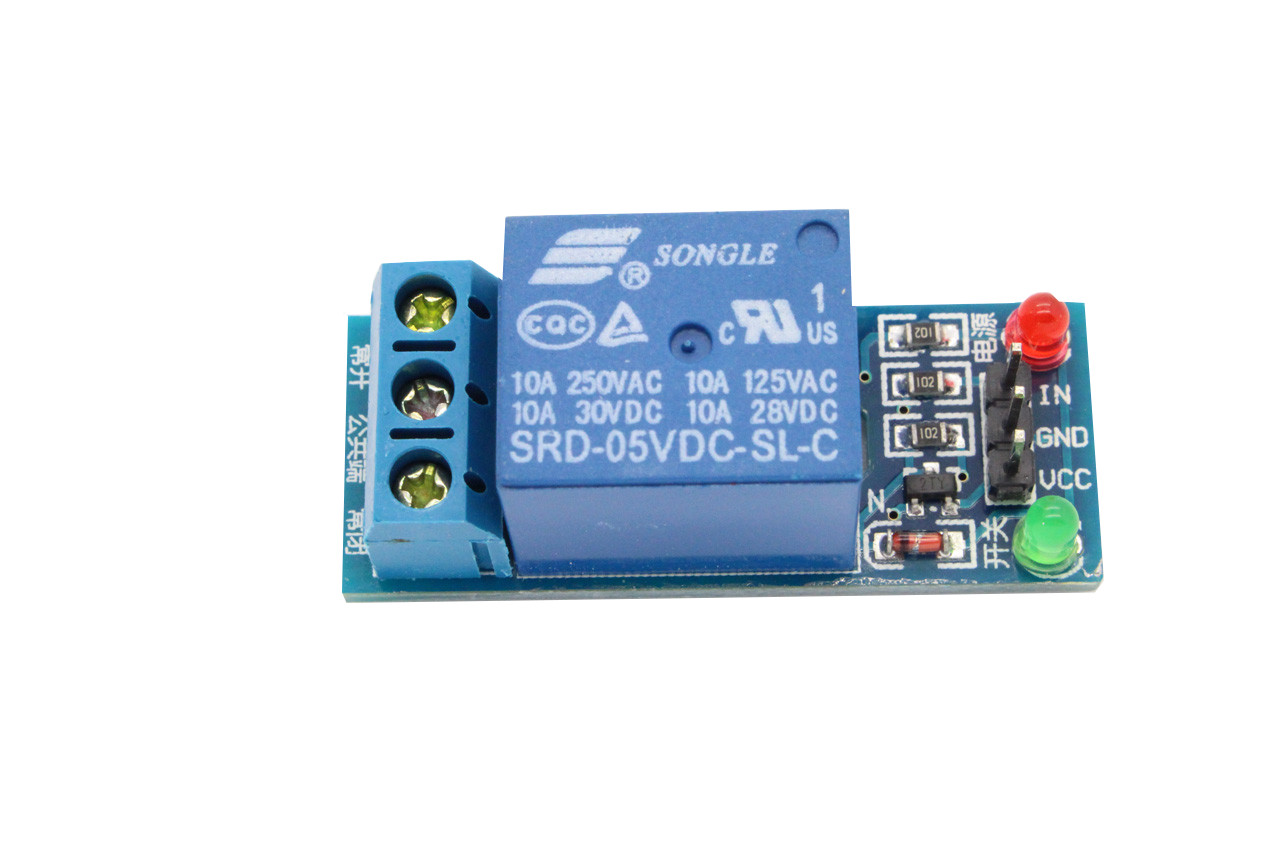

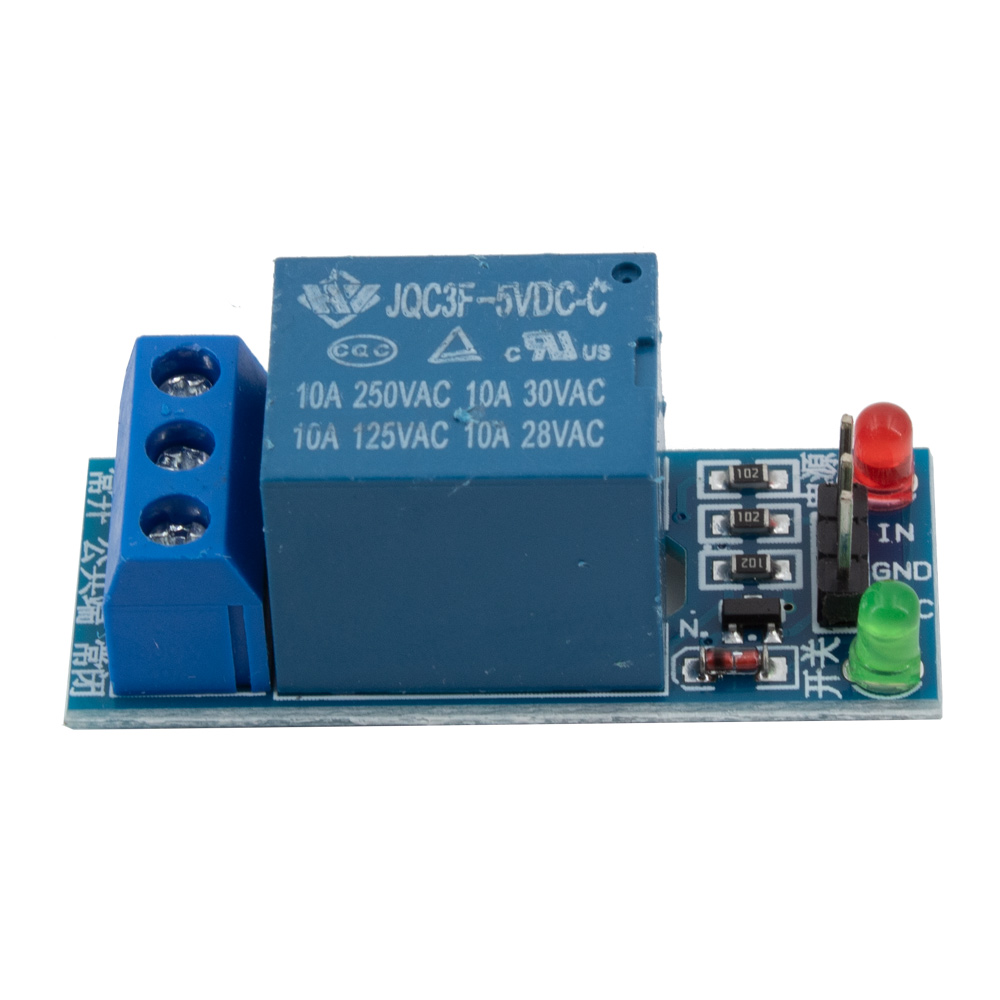

5V Ein-Kanal Relaismodul zum Schalten eines Verbrauchers

Mit diesem kleinen Relaismodul können Sie mit Hilfe eines Microcontrollers wie dem Arduino oder einem Raspberry Pi einen Verbraucher mit bis zu AC 250V / 10A oder DC30V 10A schalten.
Zwei LEDs signalisieren den Schaltzustand:
Die grüne LED leuchtet wenn die Versorgungsspannung angeschlossen ist und die rote LED, wenn das Relais angesteuert wird.

Beim Anschluss an einen Raspberry Pi VCC an 5V anschließen und zwischen den IN-Pin und dem GPIO einen 1K Ohm Widerstand setzen!

Details

  • Schaltspannung 5V
  • Steuerstrom 15-20mA
  • Relais schaltet Lasten bis AC250V 10A und DC30V 10A
  • Anschluss Lastteil über stabile Schraubklemmen
  • Zum Ansteuern über einen Microcontroller z. B. Arduino, 8051, AVR, PIC, Raspberry Pi, ARM, MSP430, TTL-Logik

Lieferumfang

  • 1 x fertig aufgebautes Relaismodul
Schaltlast: AC250V 10A und DC30V 10A
Stromaufnahme (A): 15-20mA
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
Bewertungen 6
Bewertungen lesen, schreiben und diskutieren... mehr
Menü schließen
Kundenbewertungen für "1 Kanal Relais 5V / 230V"
Von: Am: 31.10.2023

Schnelle Lieferung, guter Artikel

Relais wurde schnell geliefert und funktioniert. Gerne wieder.

Von: Am: 02.02.2023

Günstig und schnell

Erstmals hier Relais bestellt. Meines Erachtens unschlagbar günstig, selbst mit Versandkosten. Die Lieferung war sehr schnell. Die Relais funktionieren bestens an mein EPC :-)

Von: Am: 14.05.2020

Rundum zufrieden

Lieferung erfolgte schnell und zuverlässig. Qualität stimmt ebenfalls. Etwas Abzug gibt es von mir, weil ich es bevorzuge, wenn die IO-Pins nicht verlötet kommen, dass ich deren Richtung noch selbst bestimmen kann.

Von: Am: 27.05.2019

Alles bestens, gerne wieder

Von: Am: 06.02.2018

Einkanaliges Plug'n'play Relais

Gutes, günstiges Relais. Einfach anschließen; Läuft!
Einzig zusätzliche Anschlüsse zum weiterleiten der 5V und 0V Versorgungsspannung fehlen mir.

Von: Am: 24.11.2017

Ich binn mit der schnellen Lieferung sehr zufrieden

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Dokumente 4
Hilfreiche Dokumente und Downloads
Menü schließen
Dokumente & Downloads für 1 Kanal Relais 5V / 230V
Produktinformationen & Sicherheitshinweise
PDF
Download
Relais Tutorial
Link
Öffnen
Relais Tutorial für Raspberry Pi
Link
Öffnen
Anleitung mit Arduino UNO
Link
Öffnen
Ähnliche Artikel Kunden kauften auch
Ähnliche Artikel
ESP8266 ESP-01 12V Relais für IOT App Controlling ESP8266 ESP-01 12V Relais für IOT App Controlling
ab 14,09 €
Verzögerungssswitch Timer Relais Modul 5-36V 400W Verzögerungssswitch Timer Relais Modul 5-36V 400W
Inhalt 1 Stück
ab 2,10 €
Lichtempfindliches Timer Relais Modul Lichtsteuerungsschalter DC 12V Lichtempfindliches Timer Relais Modul...
Inhalt 1 Stück
ab 5,49 €
Kunden kauften auch
4 Kanal Relais 5V 4 Kanal Relais 5V
ab 2,69 €
BUNDLE
UNO R3 Mega328P CH340G UNO R3 ATMega328P CH340G
ab 4,55 €
Dupont Kabel Buchse auf Stecker 40 Pin Jumper Kabel Buchse-Stecker 20 cm
ab 0,89 €
TIPP!
40 Pin Dupont / Jumper Kabel Buchse-Buchse 20 cm 40 Pin Dupont / Jumper Kabel Buchse-Buchse 20 cm
Inhalt 1 Stück
ab 0,79 €
2 Kanal Relais 5V Low Level 2 Kanal Relais 5V Low Level
ab 1,35 €
Nano Mega328P V3.0 USB CH340G Modul Nano Mega328P V3.0 USB CH340G Modul
ab 4,65 €
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
Inhalt 1 Stück
ab 1,09 €
DS18B20 Temperatur Sensor - Wasserdichter Thermometer/Temperaturfühler DS18B20 Temperatur Sensor, Wasserdicht
ab 1,45 €
Bewegegungssensor HC-SR501 Infrarot PIR Bewegegungssensor HC-SR501 Infrarot PIR
ab 1,39 €
Prototyping Board 400 PCB Board Breadboard 400 für Arduino, Raspberry etc
ab 0,79 €
BUNDLE
Nano Mega328P V3.0 USB CH340G Board Nano Mega328P V3.0 USB Board
ab 4,11 €
BUNDLE
65 Breadboard Jumper Kabel im Set 65 Jumper Wire Kabel im Set
ab 1,49 €
RFID Set MFRC522 - Kartenleser + Mifare Transponder/Karte RFID Set MFRC522 - Kartenleser + Mifare...
ab 2,99 €
BUNDLE
40 Pin Dupont / Jumper Kabel Stecker-Stecker 10 cm 40 Pin Dupont / Jumper Kabel Stecker-Stecker 10 cm
ab 1,15 €
Spannungswandler LM2596 DC-DC Step-Down Modul 2A Spannungswandler LM2596S DC-DC Step-Down Modul 2A
ab 0,95 €
HC-SR04 Ultraschallsensor für Rspberry Pi und Arduino HC-SR04 Ultraschallsensor
1,15 €
10 Krokodilklemmen im Set 10 Krokodilklemmen im Set
ab 1,29 €
YL-69 Feuchtigkeitssensor - Hygrometer für Bodenfeuchte- oder Füllstandmessung YL-69 Feuchtigkeitssensor - Hygrometer für...
ab 0,89 €
BUNDLE
UNO R3 MEGA328P ATMEGA16U2 Board Arduino kompatibel UNO R3 ATMEGA328P ATMEGA16U2 Board Arduino...
ab 9,45 €
Arduino Nano V3.0 Terminal Adapter Bausatz Arduino Nano V3.0 Terminal Adapter Bausatz
ab 1,49 €
LCD Display Modul 1602 HD44780 mit I2C Controller LCD Display Modul 1602 HD44780 mit I2C Controller
ab 3,95 €
DHT11 digitaler Feuchtigkeits- und Temperatursensor DHT11 digitaler Feuchtigkeits- und...
ab 1,49 €
BUNDLE
MB102 Stromversorgungsmodul für Breadboards 3,3V und 5V MB102 Stromversorgungsmodul für Breadboards...
ab 1,09 €
MEGA 2560 R3 Board MEGA 2560 R3 Board
ab 15,45 €
I2C Pegelwandler/Level Konverter 3.3V<->5V bidirektional 4-Kanal I2C Pegelwandler/Level Konverter 3.3V<->5V...
ab 1,19 €
IR Infrarot-Modul für Kollissions und Hinderniserkennung IR Infrarot Sensor Hinderniserkennung...
ab 0,69 €
I2C/TWI Anschlussmodul für 1602 LCD Display I2C/TWI Anschlussmodul für 1602 LCD Display
ab 1,55 €
MX-05V 433MHz RF Funkmodul / Sender + Empfänger MX-05V 433MHz RF Funkmodul / Sender + Empfänger
ab 1,05 €
BUNDLE
DC Hohlstecker Adapter Paar DC Hohlstecker Adapter Paar
ab 0,55 €
Kapazitiver Bodenfeuchtigkeitssensor für Arduino / Raspberry Pi Kapazitiver Bodenfeuchtigkeitssensor für...
ab 1,09 €
1 Kanal Solid State Relais Modul 1 Kanal Solid State Relais SSR Modul 5V/230VAC...
ab 1,86 €
40 Pin Dupont / Jumper Kabel Buchse-Stecker 10 cm 40 Pin Dupont / Jumper Kabel Buchse-Stecker 10 cm
ab 0,89 €
Lichtsensor Modul Lichtsensor Modul
ab 0,69 €
L298N Motortreiber mit doppelter H-Brücke L298N Motortreiber mit doppelter H-Brücke
ab 2,19 €
13:31:44 h
-28%
LCD Display Modul 1602 HD44780 LCD Display Modul 1602 HD44780
1,95 € Statt: 2,69 €
DHT22 digitaler Temperatur- und Feuchtigkeitssensor DHT22 digitaler Temperatur- und...
ab 6,69 €
SG90 9g Micro Servomotor SG90 9g Micro Servomotor
ab 1,55 €
140 Steckbrücken in stabiler Box 140 Steckbrücken in stabiler Box
ab 2,07 €
Füllstandsensor Modul zum Messen von Wasserstand von Flüssigkeiten Füllstandsensor Modul zum Messen von...
ab 0,39 €
L293D Motortreiber Shield für Arduino L293D Motortreiber Shield für Arduino
ab 3,39 €
Zuletzt angesehen
Artikelfragen 1
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr
Menü schließen

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Tilo L*** , Datum: 04.11.2023

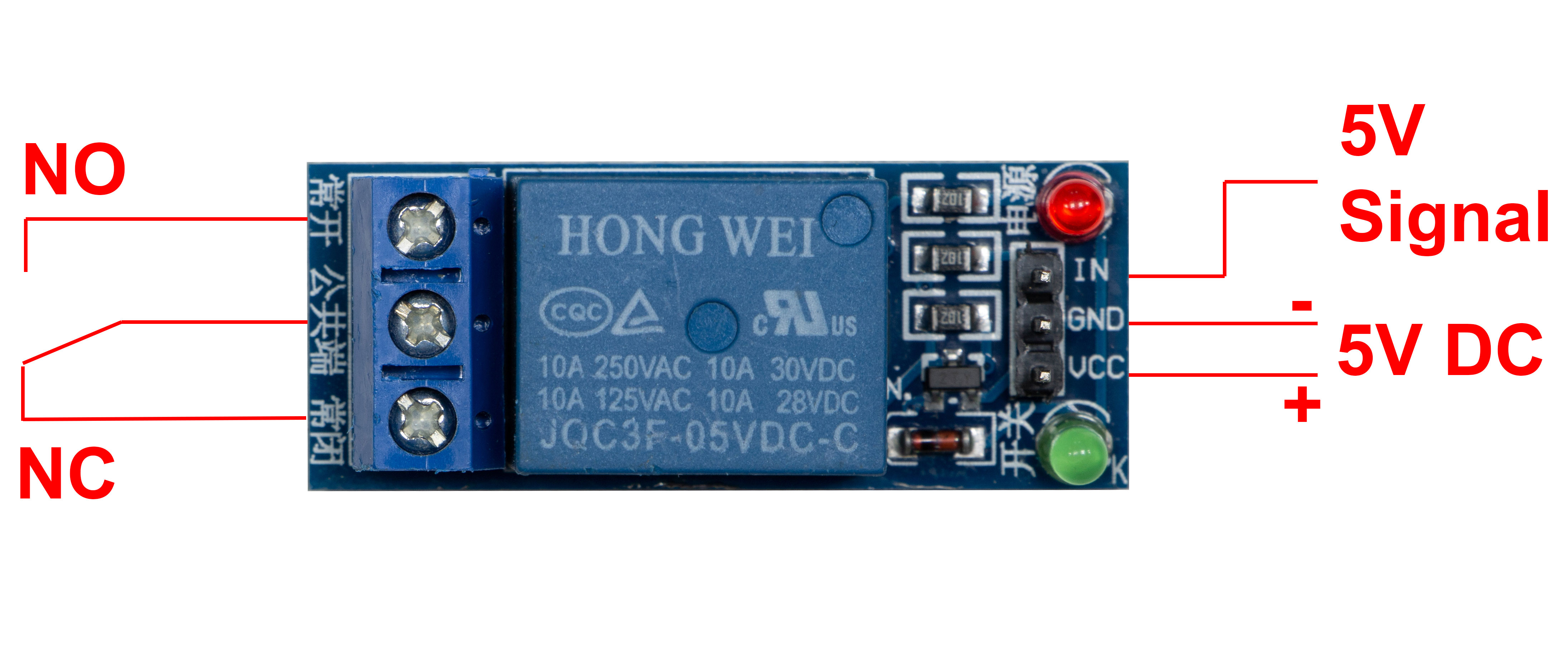

Sind auf der Abbildung die Anschlüsse tatsächlich richtig bezeichnet? GND ist doch eigentlich (-) und nicht (+)?

Antwort des Shopbetreibers

Gut gesehen! Wir haben den Fehler in der Abbildung behoben, vielen Dank für den Hinweis!
