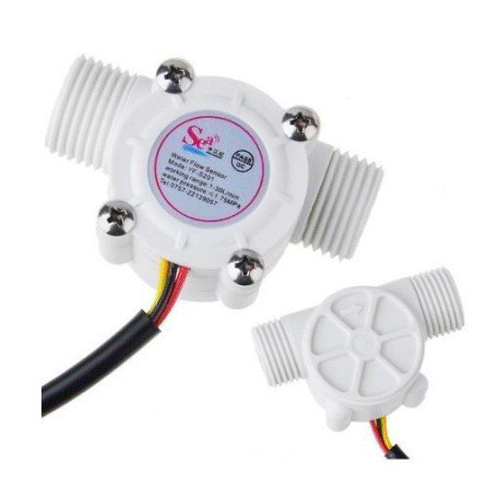

YF-S201 Halleffekt Wasser-/Durchflusssensor 1-30l/min G1/2
(3 Bewertungen) Bewertungen anzeigen
4,05 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Der Sensor wird in die Wasserleitung eingebaut und misst mittels eines integrierten Hallsensors den Durchfluss im Bereich 1-30l/min.Pro Umdrehung wird ein Impuls generiert. Der magnetische Sensor ist versiegelt und geschützt in dem Gehäuse integriert.
Der Sensor verfügt über 3 Anschlussleitungen:
- Rot: 5-24VDC
- Schwarz: Masse
- Gelb: Sensorausgang (TTL)
Jeder Impuls entspricht ca. 2.25 Millilitern.
Bitte beachten Sie, dass es sich hierbei um kein hoch genaues oder gar geeichtes Bauteil handelt. Es stellt vielmehr die Grundlage für eigene Versuche und Beobachtungen dar. Der gemessene Durchfluss ist beispielsweise abhängig vom Wasserdruck.
Am einfachsten Messen Sie den Durchfluss mit einem angeschlossenen Arduino über die Formel:
Pulsfrequenz (Hz) / 7.5 = Flussrate in L/min.
Details
- Model: YF-S201
- Sensor Type: Hall effect
- Working Voltage: 5 to 18V DC (min tested working voltage 4.5V)
- Max current draw: 15mA @ 5V
- Output Type: 5V TTL
- Working Flow Rate: 1 to 30 Liters/Minute
- Working Temperature range: -25 to +80℃
- Working Humidity Range: 35%-80% RH
- Accuracy: ±10%
- Maximum water pressure: 2.0 MPa
- Output duty cycle: 50% +-10%
- Output rise time: 0.04us
- Output fall time: 0.18us
- Flow rate pulse characteristics: Frequency (Hz) = 7.5 * Flow rate (L/min)
- Pulses per Liter: 450
- Durability: minimum 300,000 cycles
- Cable length: 15cm
- 1/2" nominal pipe connections, 0.78" outer diameter, 1/2" of thread
- Größe: ca 6,3cm x 3,5cm x 3,5cm
Lieferumfang
- 1x Sensor wie abgebildet mit 15cm Anschlusskabel
