XH-W1401 12V Digitale Temperaturanzeige mit Regler / Thermostat
(3 Bewertungen) Bewertungen anzeigen
6,39 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig

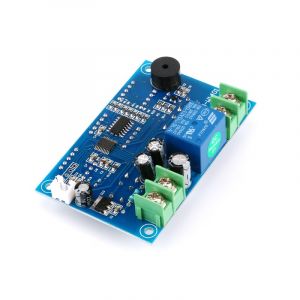

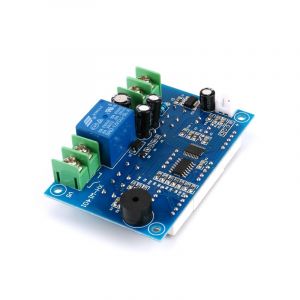

XH-W1401 12V DC Digitales Thermostat-Modul mit Temperaturanzeige
Günstiges Thermostat-Modul zum Steuern der Stromzufuhr über die eingestellte Temperatur. Ideal für DIY-Elektronik und Heimwerker-Projekte! Das Modul besitzt sehr vielfältige Einsatzbereiche wie z.B. als Temperaturregler in Kombination mit einem Lüfter für einen 3D-Drucker oder Lasergravierer mit geschlossenem Bauraum.
Mit dem XH-W1401 Thermostat-Modul sind Sie in der Lage die meisten elektronischen Geräte über die eingestellte Temperatur zu steuern.

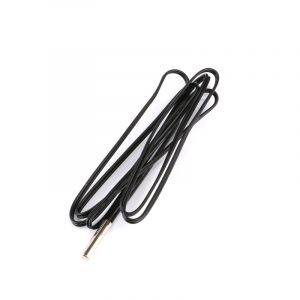

Durch das verbaute Relais können Sie einen Verbraucher bis zu 220V/12V bei max 10A schalten. Der wasserdichte NTC-Sensor ermittelt sehr genau Messwerte von -9 bis +99°C welche einfach auf dem 2-stelligen Display abzulesen sind.
Trotz dem verbauten Microkontroller sind keinerlei Programmierkenntnisse notwendig!
Die Einstellung der Temperaturen erfolgt bequem über vier Tasten.
Über die LED-Anzeige wird Ihnen die Starttemperatur, gemessene Temperatur und Stoptemperatur angezeigt.

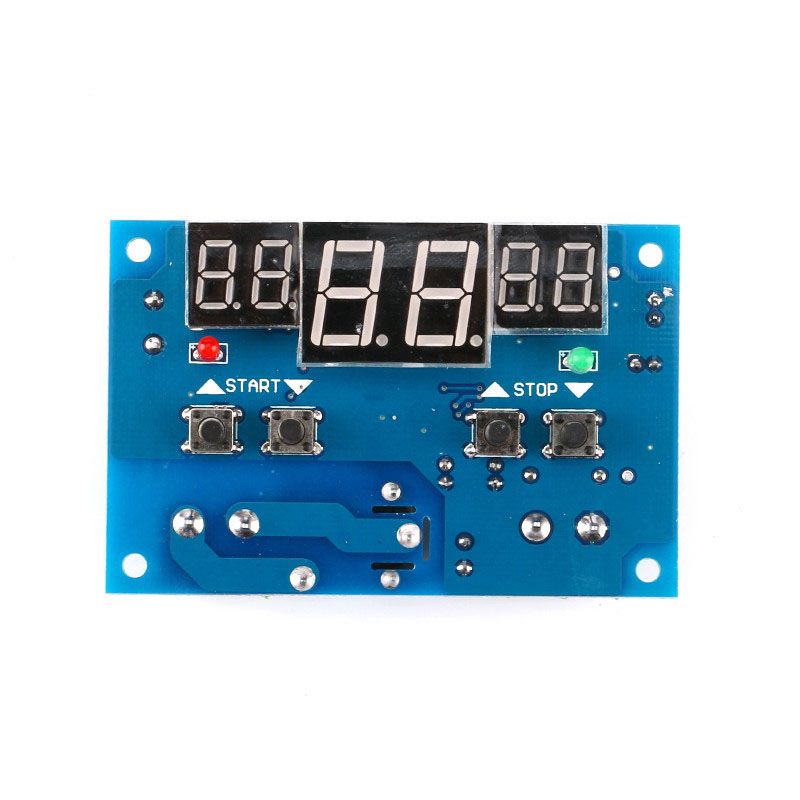

Erklärung der Anzeige des XH-W1401 Temperatur-Controllers
- Rote LED / START-Anzeige: Leuchtet wenn das Relais geschlossen und der Verbraucher eingeschaltet ist.
- Grüne LED / STOP-Anzeige: Leuchtet wenn das Relais offen und der Verbraucher ausgeschaltet ist.
- 7-Segmentanzeige: Das mittlere Rote Display zeigt die gemessene Temperatur an. Das linke grüne Display zeigt die eingestellte Start-Temperatur an. Das rechte grüne Display zeigt die eingestellte Stop-Temperatur an.
Anwendungsbeispiel zum Starten bei hoher Temperatur (z.B. XH-W1401 als Lüftersteuerung)
Stellen Sie die Start-Temperatur auf 30°C und die Stop-Temperatur auf 25°C.
- Wenn die gemesse temperatur ≥ 30°C beträgt, ist das Relais geschlossen und der Verbraucher eingeschaltet. Es leuchtet die rote LED.
- Wenn die gemesse Temperatur ≤ 25°C beträgt, ist das Relais offen und der Verbraucher ist ausgeschaltet. Es leuchtet die grüne LED.
Anwendungsbeispiel zum Starten bei niedriger Temperatur (z.B. XH-W1401 als Heizungssteuerung)
Stellen Sie die Start-Temperatur auf 25°C und die Stop-Temperatur auf 30°C.
- Wenn die gemesse temperatur ≤ 25°C beträgt, ist das Relais geschlossen und der Verbraucher eingeschaltet. Es leuchtet die rote LED.
- Wenn die gemesse Temperatur ≥ 30°C beträgt, ist das Relais offen und der Verbraucher ist ausgeschaltet. Es leuchtet die grüne LED.
Details
- Modell: XH-W1401
- Temperaturfühler: NTC (3950-10k 1%)
- Temperaturbereich: -9-99 ℃
- Genauigkeit: 1 ℃
- Regelgenauigkeit: 1 ℃
- Einstellbereich: -9-99 ℃
- Bildwiederholfrequenz: 0.5S
- Eingangsleistung: DC12V
- Ausgang: Relaisausgang, Leistung 220V 10A / 12V 10A
- Umweltanforderungen: -10-60 Celsius
- Luftfeuchtigkeit: 20% -85%

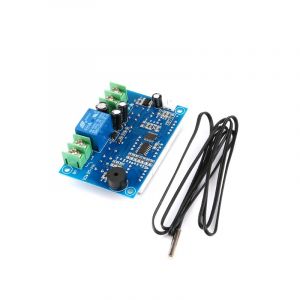

Lieferumfang
- 1x XH-W1401 Thermostat-Modul
