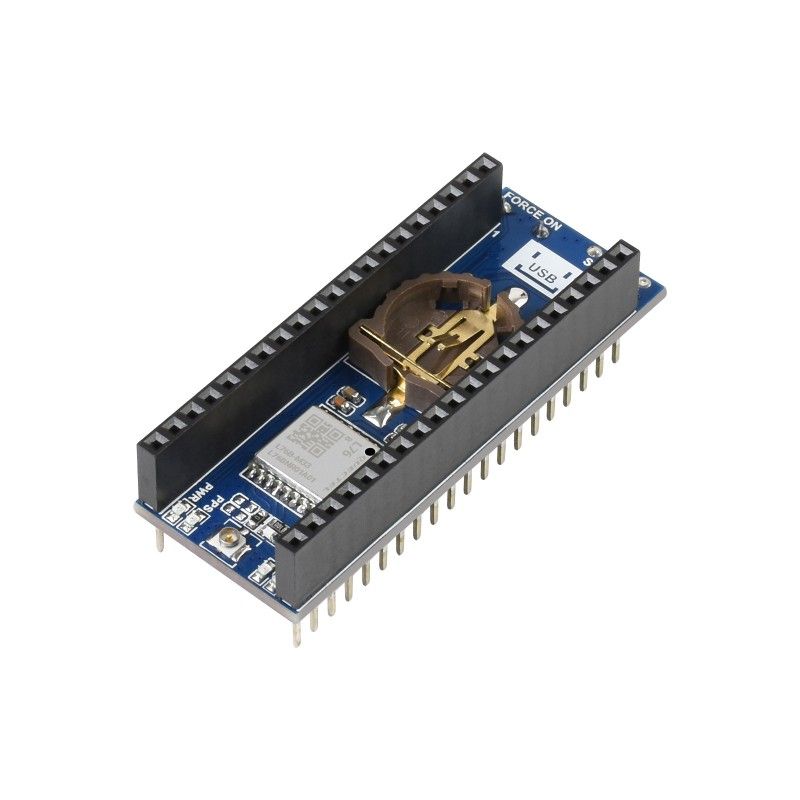

Waveshare L76B GNSS Modul mit GPS Antenne für Raspberry Pi Pico

24,95 € inkl. MwSt. zzgl. 3,99 € Versandkosten
Sofort versandfertig
Mehr Raspberry Pi Pico Module entdecken

GNSS-Modul mit Unterstützung für GPS,BDS, QZSS für den Raspberry Pi Pico

Das Pico-GPS-L76B ist ein GNSS (Global Navigation Satellite System) Modul für den Raspberry Pi Pico, das mehrere Satellitensysteme wie GPS, BDS und QZSS unterstützt. Es hat Vorteile wie schnelle Positionierung, hohe Genauigkeit und geringen Stromverbrauch, etc. Kombiniert mit dem Raspberry Pi Pico ist es einfach, die globale Navigationsfunktion zu nutzen.

Features

  • Standard Raspberry Pi Pico Header unterstützt Raspberry Pi Pico Serie Boards
  • Unterstützung von Multi-Satellitensystemen: GPS, BDS, und QZSS
  • EASY, Technologie zur Vorhersage des eigenen Tracks, hilft bei der schnellen Positionierung
  • AlwaysLocate, intelligente Steuerung des periodischen Modus zum Stromsparen
  • Unterstützt D-GPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
  • Baudrate der UART-Kommunikation: 4800~115200bps (9600bps als Standard)
  • Onboard-Batteriehalter, unterstützt ML1220-Akku, für die Erhaltung der Ephemeriden-Informationen und Hot Starts
  • 4x LEDs zur Anzeige des Betriebsstatus des Moduls
  • Entwicklungsressourcen und Anleitung als Download auf der Herstellerwebseite

Details

    GNSS

  • Frequenzband: GPS L1 (1575.42Mhz) BD2 B1 (1561.098MHz)
  • Kanäle: 33 Verfolgungskanäle, 99 Erfassungskanäle, 210 PRN-Kanäle
  • C/A-Code
  • SBAS: WAAS, EGNOS, MSAS, GAGAN
  • Horizontale Positionsgenauigkeit (autonome Positionierung): <2,5m CEP
  • Time-To-First-Fix @ -130dBm (EASY aktiviert)
  • Kaltstarts: <15s
  • Warmstarts: <5s
  • Heißstarts: <1s
  • Akquisition: -148dBm
  • Verfolgung: -163dBm
  • Wiedererfassung: -160dBm
  • Höhenlage (max): 18000m
  • Geschwindigkeit (max): 515m/s
  • Beschleunigung (max): 4g

    • Kommunikation

  • Kommunikationsschnittstelle: UART
  • Baudrate: 4800~115200bps (9600bps als Standard)
  • Aktualisierungsrate: 1Hz (Voreinstellung), 10Hz (max)
  • Protokolle: NMEA 0183, PMTK
  • Stromversorgungsspannung: 5V
  • Betriebsstrom: 13mA
  • Gesamtstromverbrauch: < 40mA@5V (Continue-Modus)
  • Betriebstemperatur: -40? ~ 85?
  • Abmessungen: 52 x 21mm

Lieferumfang

  • Pico-GPS-L76B x1
  • GPS-Antenne x1
  • Achtung: Raspberry Pi Pico ist NICHT enthalten.
