Waveshare 400x300 4.2" e-Paper Display Modul
(2 Bewertungen) Bewertungen anzeigen
38,95 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Artikel derzeit nicht lieferbar

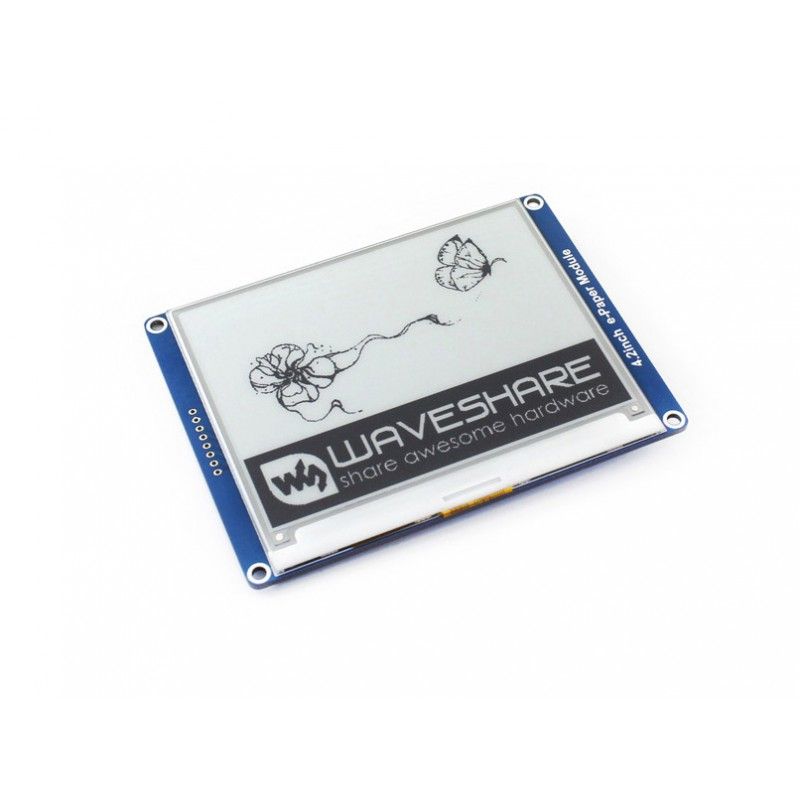

Waveshare 400x300 4.2" E-Paper Display Modul für Arduino, Raspberry, STM32,...
4.2" E-Paper Display mit einer Auflösung von 400x300 Pixeln. Das Display verfügt über eine zweifarbige Darstellung in schwarz und weiß. Der integrierte Controller wird über das SPI-Interface angesteuert, dadurch eignet sich das e-Paper Display für Zahlreiche Microcontroller wie dem Arduino, Raspberry Pi oder STM32.
Durch die extrem niedrige Stromaufnahme, dem weiten Betrachtungswinkel und der klaren Anzeige ist dieses Display eine perfekte Wahl für elektronische Regaletiketten, industrielle Anwendungen und vieles mehr!
Features:
- Keine Hintergrundbeleuchtung notwendig. Dadurch behält das Display lange Zeit das Bild, selbst wenn es ausgeschaltet ist.
- Extrem niedriger Stromverbrauch; es wird nur Strom verbraucht wenn das Bild erneuert wird.
- Kompatibel mit Arduino,Raspberry Pi 2B/3B, STM32, ...
- SPI-Interface
- Entwicklungsressourcen, Anleitungen und Beispiele für Arduino/Raspberry Pi/STM32 auf der Herstellerwebseite.
Pinbelegung:
| VCC | 3.3V/5V |
| GND | Ground |
| DIN | SPI MOSI pin |
| CLK | SPI SCK pin |
| CS | SPI chip selection, low active |
| DC | Data/Command selection (high for data, low for command) |
| RST | External reset, low active |
| BUSY | Busy status output, low active |
Details
- Betriebsspannung: 3.3V/5V
- Schnittstelle: 3-wire SPI, 4-wire SPI
- Außenabmessung: 103.0mm × 78.5mm
- Display Abmessungen: 84.8mm × 63.6mm
- Punkteabstand: 0.212 × 0.212
- Auflösung: 400 × 300
- Display Farben: schwarz/weiß
- Graustufen: 2
- Auffrischzeit: 4s
- Auffrischleistung: 26.4mW(typ.)
- Standby Leistung: <0.017mW
- Betrachtungswinkel: >170°
Lieferumfang
- 1x 4.2" E-Paper Display Modul
- 1x Anschlusskabel PH2.0 20cm 8-Pin
