USB-C BMS Li-on Batterie Lademodul 3S 4.5V-15V 18W 3A
Dieses vielseitige und innovative USB-C BMS Li-ion Batterie Lademodul, ein Modul, das für eine breite Palette von Anwendungen und Hochleistungs-Akkuanwendungen konzipiert wurde. Mit einem Lade-Boost-Modus bietet es eine reifende Technologie für die Anforderungen von wiederaufladbaren Batterien mit hoher Leistung.
Übersicht
- Breite Anwendung: Das Modul unterstützt das Laden von mehreren Lithiumbatterien unabhängig von der Eingangsspannung, sei es höher, niedriger oder gleich der Batteriespannung.
- Schnellladeprotokoll (QC): Das integrierte Schnellladeprotokoll ermöglicht ein schnelles und effizientes Laden der Batterie in drei Phasen: Vorladung, konstanter Strom und konstante Spannung.
- Einstellbare Ladespannung: Durch den Einsatz von Widerständen kann die Ladespannung eingestellt werden, um mehrere Lithiumbatteriesaiten zu unterstützen.
- Leistungsstarke Parameter: Mit einer geringen Größe, einer hohen Leistung von 3A und einer maximalen Leistung von 18W bietet das Modul eine beeindruckende Leistung.
Verwendung
Das Modul kann über USB Typ-C oder direkt mit Lötdraht verbunden werden. Es unterstützt 1-5 Lithiumbatterien oder Lithiumeisenphosphatbatterien, vorausgesetzt, diese verfügen über einen Schutz.
Hinweise:
- Achtung: Vermeiden Sie die Verpolung der Batterie, um Beschädigungen am Board zu verhindern.
- Wärmeentwicklung: Bei höherer Ladeleistung erwärmt sich das Modul, achten Sie darauf, dass die Wärme gut abgeleitet wird.
- Ladekabel: Verwenden Sie ausreichend dicke Drähte, um den Ladestrom aufrechtzuerhalten.
- Batterieschutzplatte: Die Batterie sollte über eine Schutzplatte verfügen.
Fragen und Antworten zur Verwendung:
-
Welche Schnelllade-Protokolle werden vom Produkt unterstützt? Antwort: Das Modul unterstützt derzeit die gängigsten QC-Protokolle, die auf dem Markt verfügbar sind.
-
Erzeugt das Modul viel Wärme? Antwort: Die Wärmeentwicklung variiert je nach Ladeleistung. Bei höherer Leistung ist eine entsprechende Wärmeentwicklung normal.
Details
- Klein und leistungsstark: 3A Hochstrom, bis zu 18W Leistung.
- Flexible Stromversorgung: 4,5-15V für 1-5 Lithium-Ionen- oder Lithium-Polymer-Akkustränge.
- Adaptive Ladestromanpassung: Geeignet für alle USB-Ports.
- Integriertes Schnellladeprotokoll: Konfigurierbar mit 9V oder 12V Eingangsprotokoll.
- Intelligente Ladezyklen: Vorladung, konstanter Strom, konstante Spannung mit Kurzschlussschutz.
- Automatische Boost- oder Buck-Modusladung: Passt sich automatisch an Veränderungen von Eingangs- und Batteriespannung an.
- LED-Ladezustandsanzeige: Dreifarbig zeigt Lade-, Voll- und Schnellladungszustand an.
- Betriebstemperaturbereich: -20°C bis 85°C.
- Anwendungsbereich: Mehrfach-Spezifikationen für verschiedene Batterie-Konfigurationen.
Lieferumfang

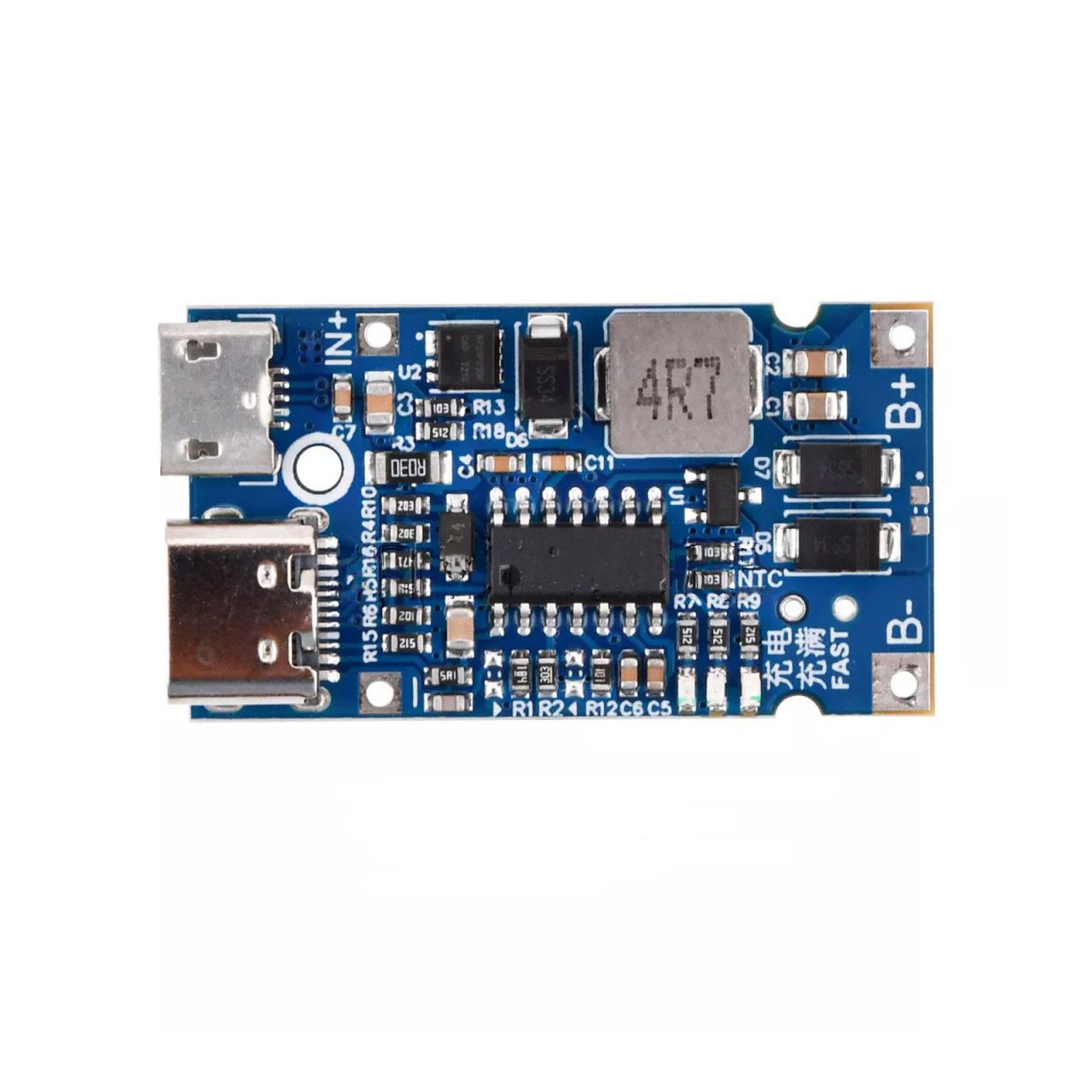

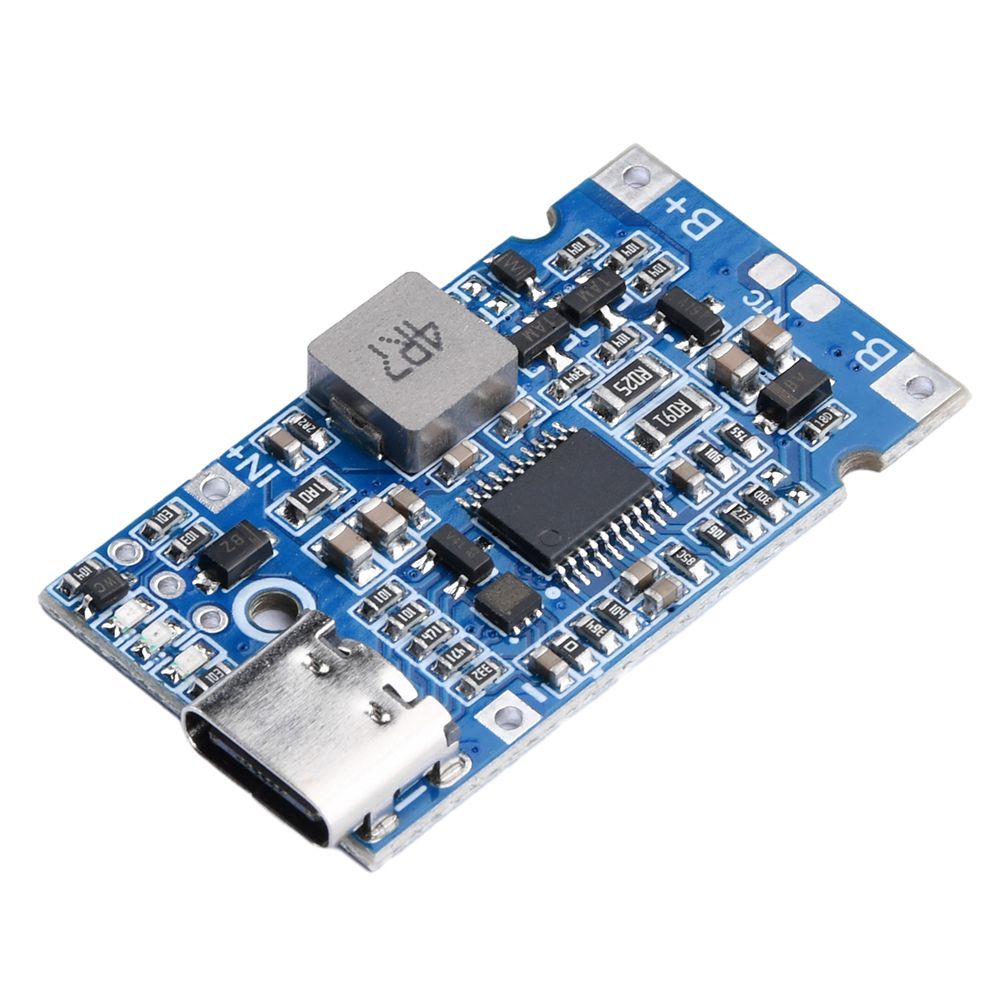

- 1x Modul wie abgebildet
