TM1638 8 Taster mit 8-stelligem Display und 8 LEDs
(10 Bewertungen) Bewertungen anzeigen
2,85 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig

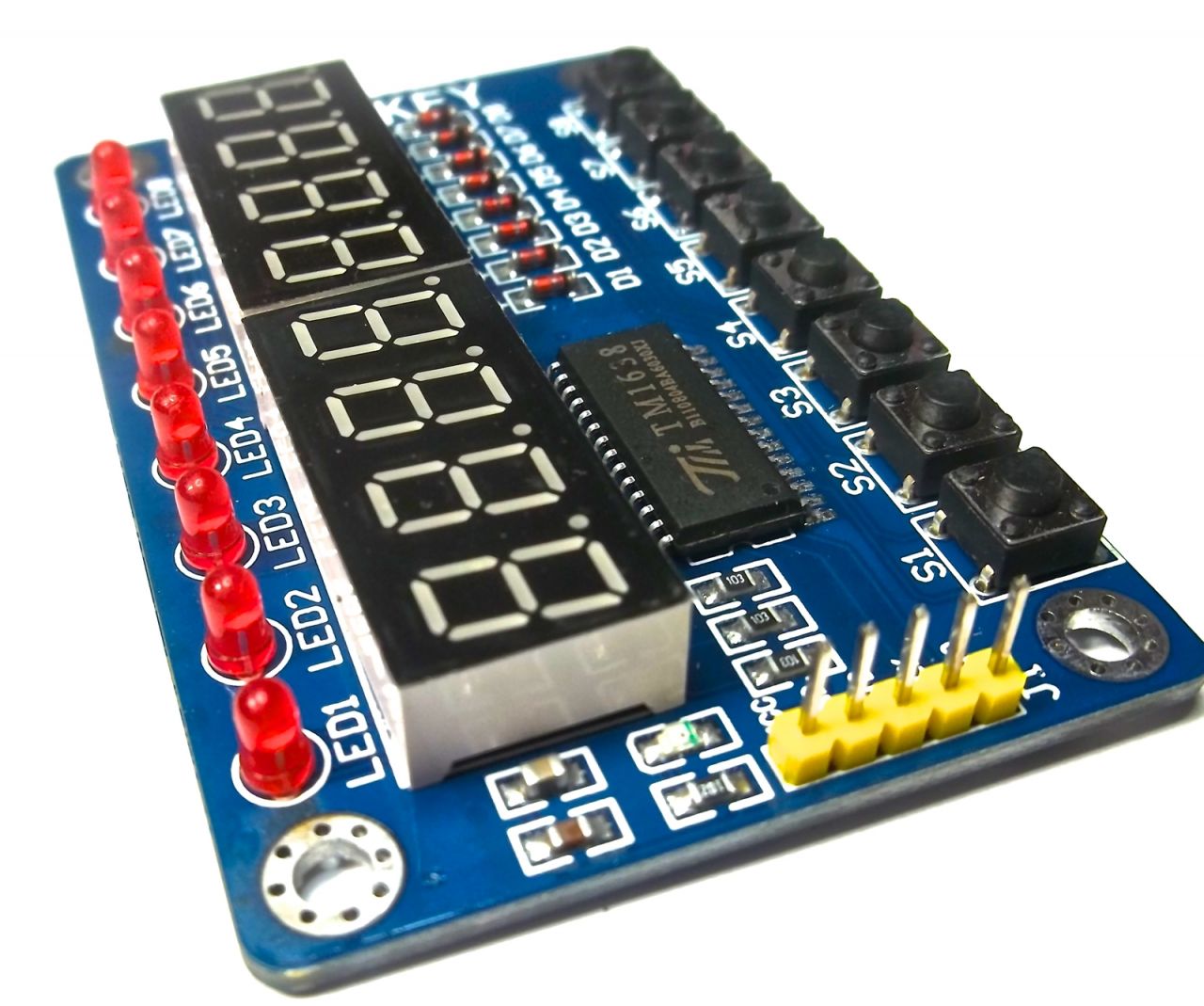

TM1638 8 Tasten-Modul mit 8-stelligem Display und 8 LEDs
Einfach zu nutzendes 8-fach 7-Segment-Display mit 8 Tastern und 8 LEDs. Ansteuerbar über SPI, perfekt zur Nutzung mit Arduino, Atmel AVR usw.
Das Modul basiert auf dem TM1638 und hat einen weiten Eingangsspannungsbereich von 7-13,6VDC.
Pinbelegung TM1638 LED-Modul
Das Modul verfügt über insgesamt 5 Anschlüsse, welche wie folgt belegt sind:
- VCC: Spannungsversorgung 5V
- GND: Ground
- STB: Strobe pin
- CLK: Clock pin
- DIO: Data pin
Details
- TM1638 Controller
- 8x 7-Segmentanzeige
- 8x Taster
- 8x LEDs
- 75x48mm
Lieferumfang
- 1x fertig aufgebautes Modul wie abgebildet
- 1x Anschlussleitung
