Step-Down Spannungswandler DC 6-36V auf 1.25-32V 5A mit LED Display
Erweitere deine elektronischen Projekte mit unserem 5A Buck Konstantspannungs-Konstantstrom MPPT-Modul, jetzt mit einem integrierten LED-Display für eine präzise Spannungsanzeige! Dieses nicht isolierte Buck-Modul ermöglicht eine Eingangsspannung von 6-36V und eine stufenlos einstellbare Ausgangsspannung von 1.25-32V (Standardausgang: 5V).
Egal ob du in Solaranlagen, KFZ-Systemen oder Akkubatterien arbeitest, unser Spannungswandler bietet die ideale Lösung. Mit einem MPPT-Spannungsbereich von 6-36V optimiert es die Leistungsausbeute. Die Ausgangsstromspanne von 0.05-5A (Standard: 3A) ermöglicht eine präzise Anpassung an deine Anforderungen.
Das Modul verfügt über einen effizienten Betrieb bei Temperaturen von -40 bis +85 Grad und eine beeindruckende Konversionsrate von bis zu 95%. Sicherheit steht an erster Stelle mit Kurzschlussschutz und automatischer Abschaltung bei Überhitzung.
Ob du eine DIY-Spannungsregelung mit konstantem Strom für Lastschutz suchst, elektronische Geräte versorgen möchtest oder eine batteriebetriebene Ladestation mit MPPT-Funktion benötigst – unser Modul bietet vielseitige Anwendungen. Das integrierte Ladeanzeige-System (rot beim Laden, grün bei voller Ladung) und die LED-Anzeige für den Ausgangsstrom machen es zum perfekten Begleiter für unterschiedlichste Projekte.
Details
- Modulleigenschaften: Nicht isoliertes Buck-Modul (BUCK)
- LED-Display zur präzisen Spannungsanzeige
- Eingangsspannung: 6-36V
- Ausgangsspannung: 1.25-32V stufenlos einstellbar (Standardausgang 5V)
- MPPT-Spannungseinstellbereich: 6-36V
- Ausgangsstrombereich: 0,05-5A (Standardausgangsstrom 3A)
- Bereich für Leuchtenausgang: 0,01-5A (Standard Leuchtenstrom 0,3A), der Strombereich kann aufgrund von Bauteilparametrierungsfehlern leicht abweichen.
- Display: Keins
- Betriebstemperatur: -40 bis +85 Grad
- Betriebsfrequenz: 180 kHz
- Wirkungsgrad: Bis zu 95% (Effizienz, Eingangs- & Ausgangsspannung, Strom und druckbezogen)
- Kurzschlussschutz: Ja
- Überhitzungsschutz: (Schaltet automatisch die Ausgabe nach Überhitzung ab)
- Schutz bei umgekehrter Polarität am Eingang: Keiner (bei Bedarf bitte die Zeichenfolge in die Diode einfügen)
- Schutz vor Rückfluss in die Ausgabe: Nein, die Ausgabe muss mit der Batterie plus Sperrdiode verbunden werden, sonst wird das Modul beschädigt!
- Ladeanzeige: Rotes Licht während des Ladens, leuchtend grün bei voller Ladung. Die Leuchte dient der Detektion des Ausgangsstroms.
- Befestigungslöcher für 4x 3mm Schrauben
- Anschluss: IN ist der Eingang, OUT ist der Ausgang
- Modulabmessungen: 60 x 31 x 22 mm (ohne Anzeige)
- Hinweis: Verbinden der Masse am Ausgang mit der Masse am Eingang beschädigt das Modul!
Lieferumfang

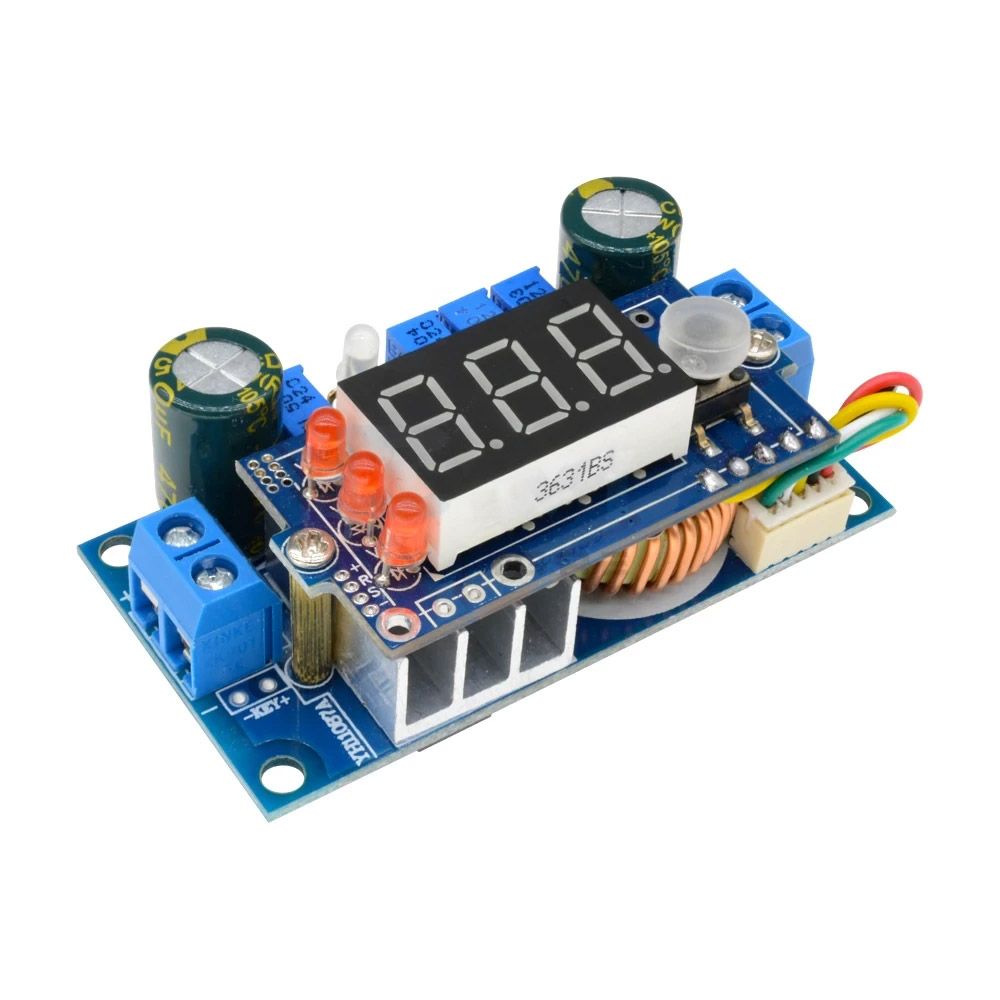

- 1x Modul wie abgebildet
