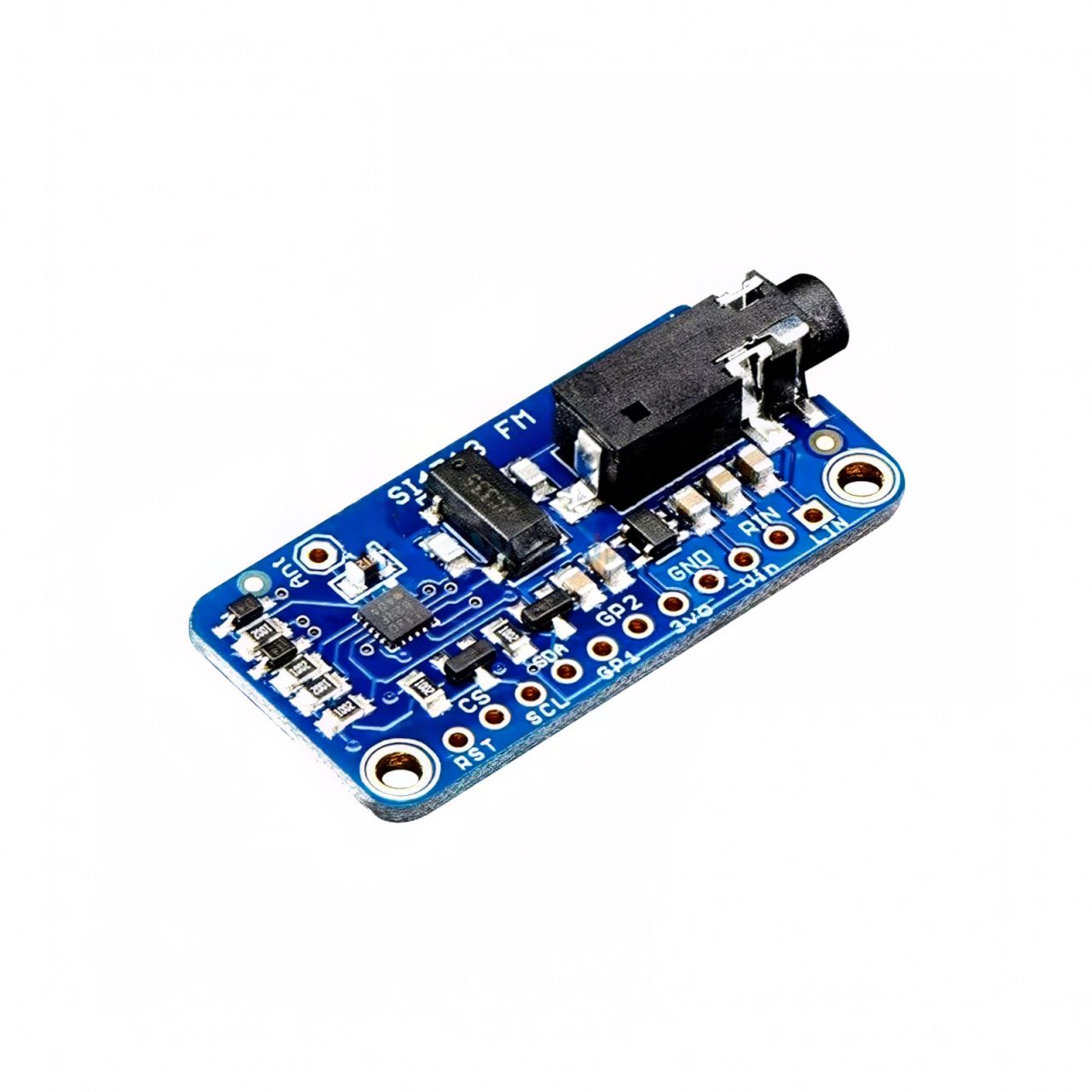

Si4713 FM-Transmitter Modul mit Stereo-Audio und Frequenzeinstellung

it dem Si4713 All-in-One Stereo Audio FM-Transmitter Modul werden Sie zu Ihrem eigenen Rundfunksender! Dieses kompakte Breakout-Board überträgt nicht nur kristallklaren Stereosound über UKW-Frequenzen, sondern unterstützt auch RDS/RBDS-Daten, sodass Sie Informationen wie Sendername und Songtitel übertragen können. Es lässt sich mühelos mit einem Mikrocontroller, wie dem Arduino, über I2C verbinden und kann Audio über den Stereo-Kopfhöreranschluss einspeisen. Der Transmitter bietet eine Reichweite von bis zu 10 Metern, ideal für private Übertragungen. Ein kompaktes, leistungsstarkes Modul für kreative Anwendungen im Audiobereich.

Anschlussbeschreibung des Si4713 FM-Transmitter-Moduls:

• LIN: Audioeingang für den linken Kanal (verbinden mit linkem Kanal des Kopfhörers)
• RIN: Audioeingang für den rechten Kanal (verbinden mit rechtem Kanal des Kopfhörers)
• Vin: Betriebsspannungseingang (3-5V DC)
• GND: Masse (Ground)
• 3V0: Spannungsregler-Ausgang (liefert 3,3V, maximal 100mA, kann für externe Geräte verwendet werden)
• RST: Reset-Pin (zurücksetzen des Moduls)
• CS: Chip-Select-Pin (für SPI-Modus; bestimmt die I2C-Adresse. High-Pegel = I2C-Adresse 0x63, Low-Pegel = I2C-Adresse 0x11)
• SCL: Takt-Pin (I2C Clock, Verbindung zum Mikrocontroller)
• SDA: Daten-Pin (I2C Data, Verbindung zum Mikrocontroller)
• GPIO: General Purpose Input/Output (3V Ausgang, z.B. zur Steuerung einer LED)
