SD Card Reader Adapter Modul für Arduino

SPI SD-Kartenleser Modul für Arduino

Dieses Modul ermöglicht es SD-Karten zu Lesen und Beschreiben. Ideal für Arduino MP3-Player, Datalogger oder IoT-Anwendungen. Das Modul ist eine einfache und kostengünstige Möglichkeit sein Arduino Board um Speicherkapazität zu erweitern.

Es kann mit 3.3V oder 5V betrieben werden und ist kompatibel mit Arduino, STM32, MSP430 oder 8051 Microcontrollern.

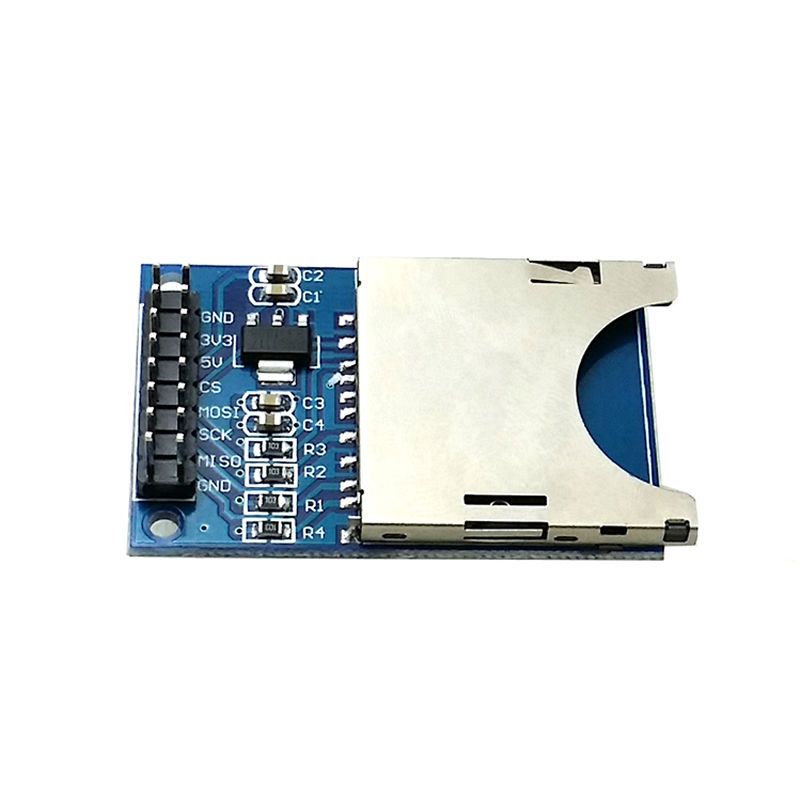

Da der Reader und der Arduino über SPI kommunieren muss man nur 6 Pins + GND, 5V oder 3.3V belegen. Die Pinbelegung des Moduls sieht wie folgt aus:

1. GND
2. 3.3V
3. 5V
4. CS
5. Mosi
6. SCK
7. Miso
8. GND

Durch das Anschließen über SPI Kommunikation gehen auch einem Arduino Uno nicht so schnell die Pins aus. Außerdem ist das Modul kompatibel zu der standardmäßig integrierten SD Bibliothek der Arduino IDE mit dessen Beispielsketches man das Modul im Nu einsatzbereit hat!
