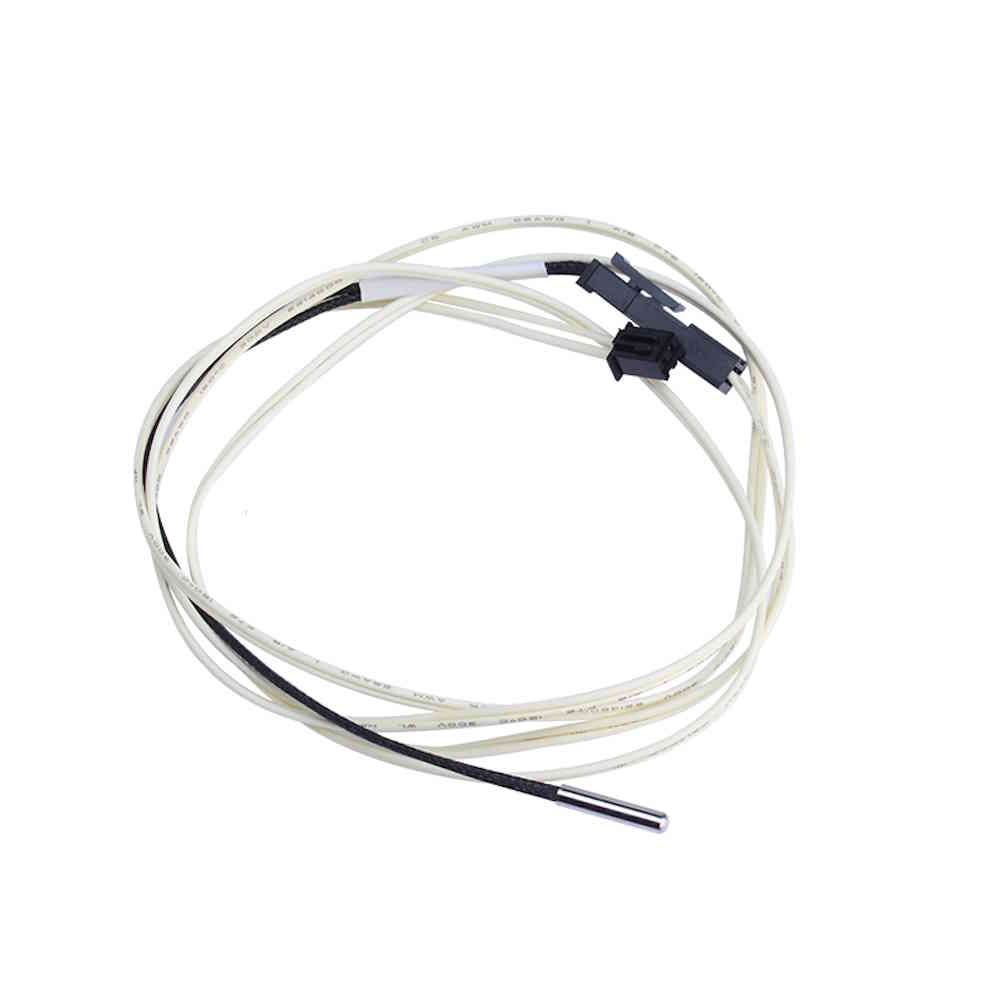

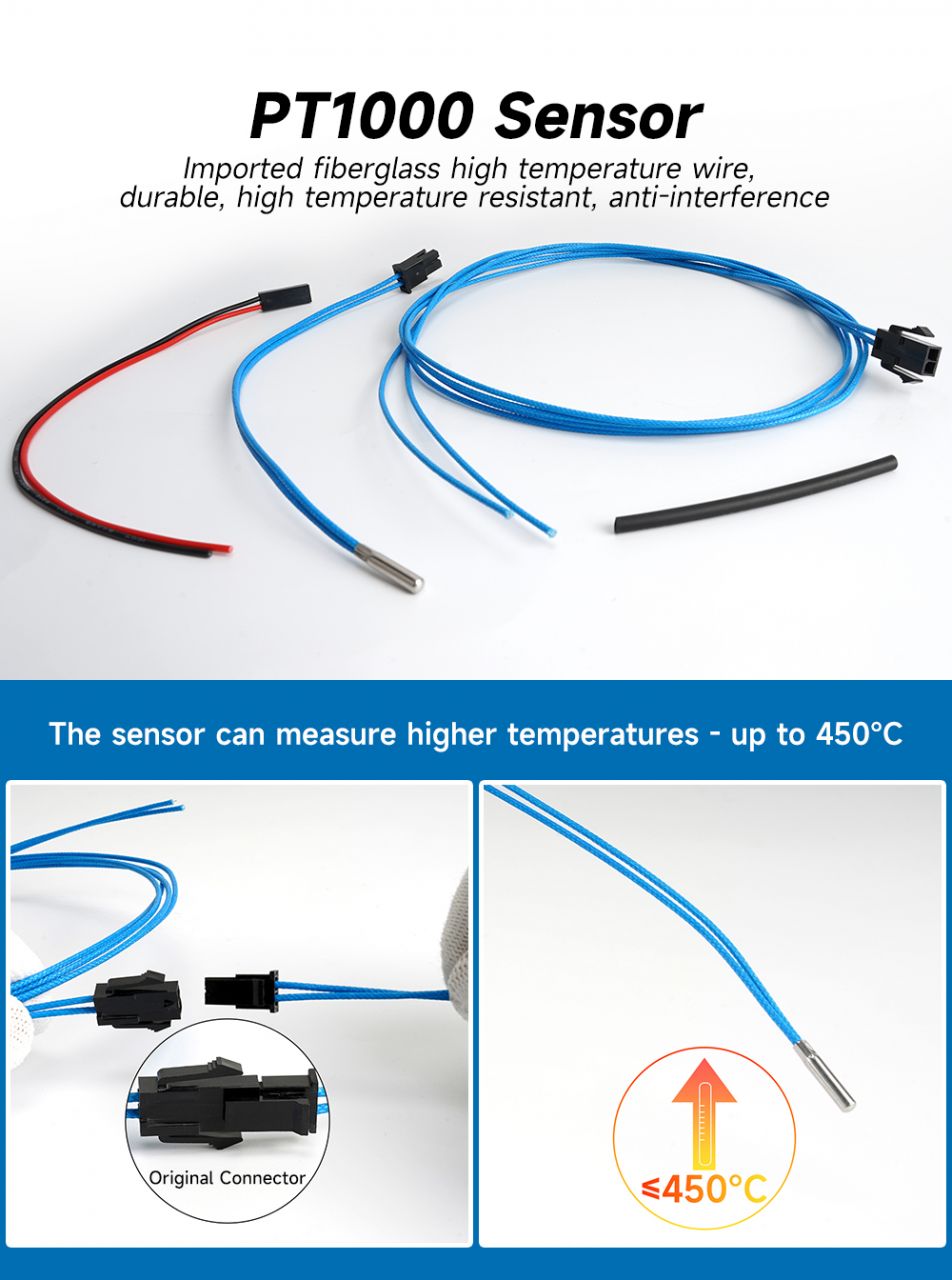

PT1000 Thermistor 450°C

PT1000 sind RTD Temperatursensoren, ähnlich wie PT100, benötigen aber keine zusätzliche Verstärkerplatine.  Sie können wesentlich höhere Temperaturen als Thermistoren und Thermoelemente messen und können direkt an 3D-Drucker angeschlossen werden. Die meisten 3D-Drucker Mainboards besitzen den benötigten 4.7k Pullup-WIderstand

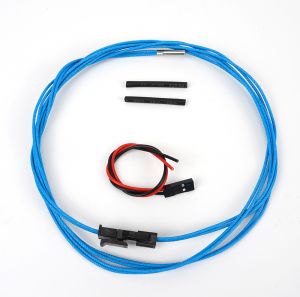

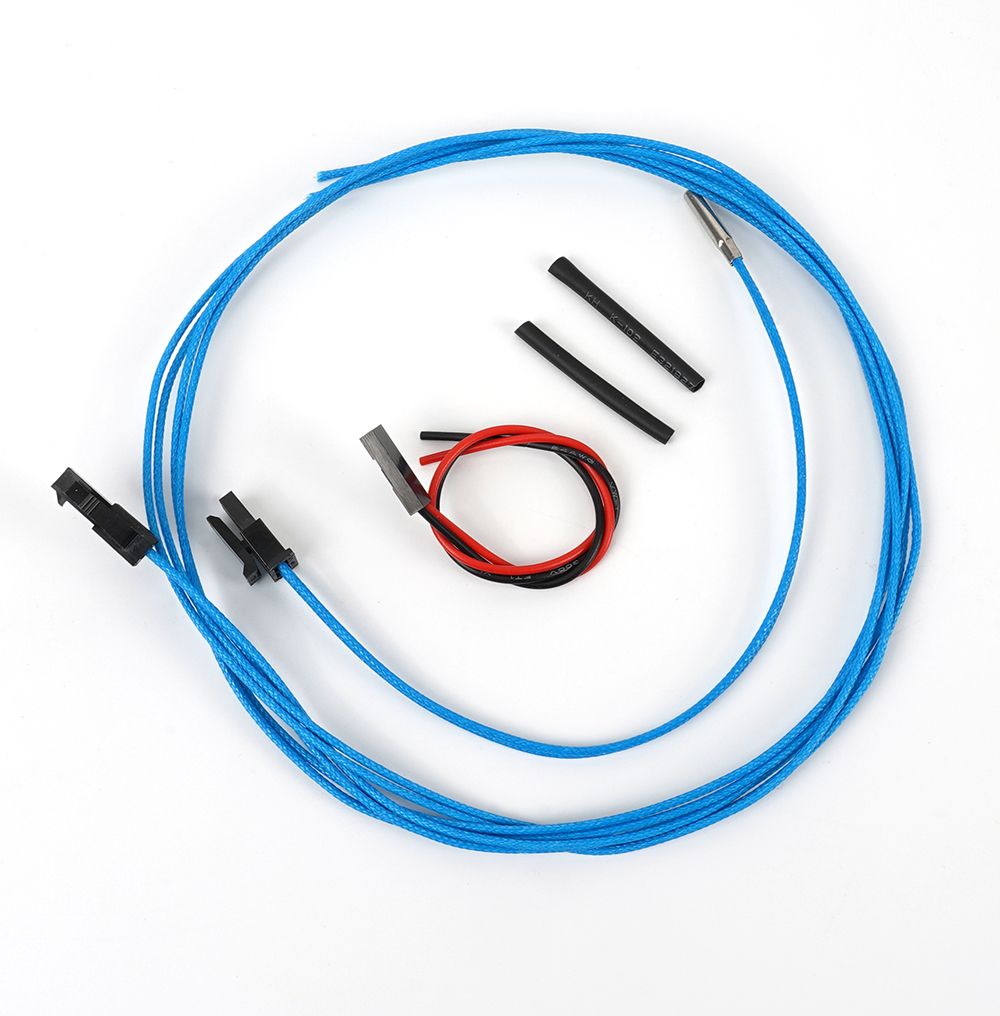

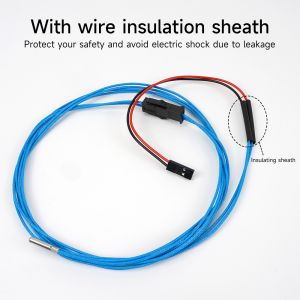

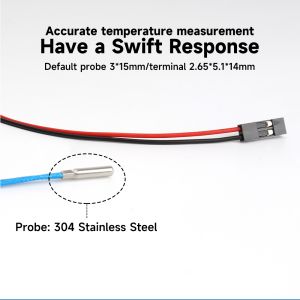

Das Anschlusskabel des Sensors ist mit einem Fiberglasmantel und 2.54mm Stecker versehen, um bequem an ein normales Verlängerungskabel angeschlossen zu werden. Somit kann sehr einfach am Hotend gebastelt werden, ohne alle Verbindungen zu lösen.

Hinweis: 3D-Drucker mit PTFE im Hotend nur bis max. 280°C betreiben!

Marlin Firmware Configuration für PT1000

Direkt an das Mainboard anschließen und den entsprechenden Pullup-Widerstand nehmen. In den allermeisten Fällen 4.7kΩ, ansonsten in der Dokumentation des Mainboards nachschlagen.

* 1010 : Pt1000 with 1kΩ pullup

* 1022 : Pt1000 with 2.2kΩ pullup

* 1047 : Pt1000 with 4.7kΩ pullup

https://marlinfw.org/docs/configuration/configuration.html#thermal-settings

Klipper Konfiguration für PT1000 Sensor

Directly connected PT1000 sensor. The following parameters are available in heater sections that use one of these sensors.

sensor_type: PT1000

sensor_pin:

# Analog input pin connected to the sensor. This parameter must be

# provided.

#pullup_resistor: 4700

# The resistance (in ohms) of the pullup attached to the sensor. The

# default is 4700 ohms.

https://www.klipper3d.org/Config_Reference.html
