PL2303HX USB zu TTL RS232 Modul

PL2303HX USB zu TTL RS232 Modul

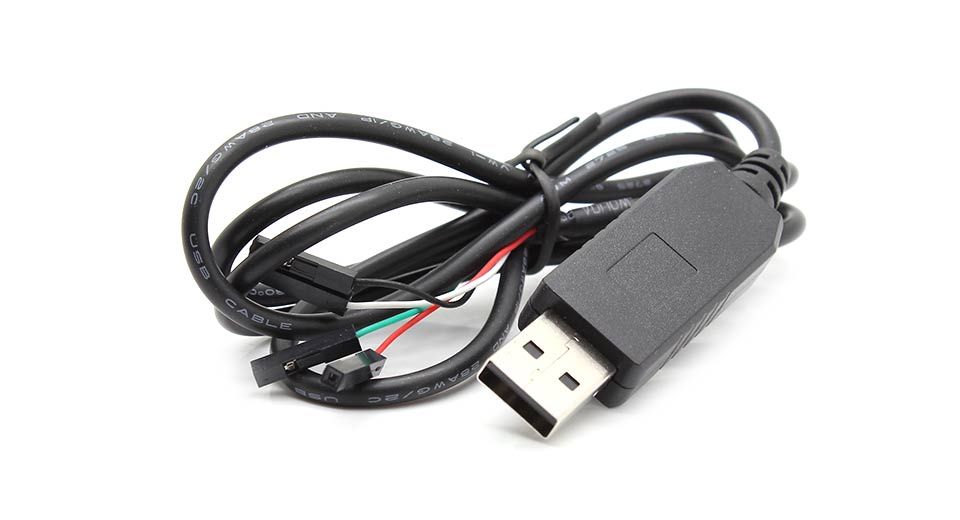

Das PL2303HX USB zu TTL RS232 Modul stellt über den USB Port eines PC's eine Verbindung zu einem Microcontroller her, welches eine Kommunikation mit dessen erlaubt. Der Anschluss erfolgt über die vier Anschlussbuchsen, welche am USB Kabel bereits befestigt sind. Das Modul selbst ist durch Vollummantelung gut vor Staub o.ä. geschützt.

Pinbelegung

Die Steckerkontakte sind wie folgt belegt

• Rot: +5V Spannungsversorgung
• Schwarz: GND Masseanschluss
• Grün: TX zu USB
• Weiß: RX zu USB

Den passenden USB-Chip Treiber für Windows finden Sie weiter unten in der Download-Sektion.

Sobald dieser installiert ist, müssen Sie durch Rechtsklick auf das Gerät im Gerätemanager diesen Treiber auswahlen (Version 3.3.3.114).

Unter Linux-systemen kann das Modul direkt verwendet werden, da der passende Treiber im Kernel integriert ist.
