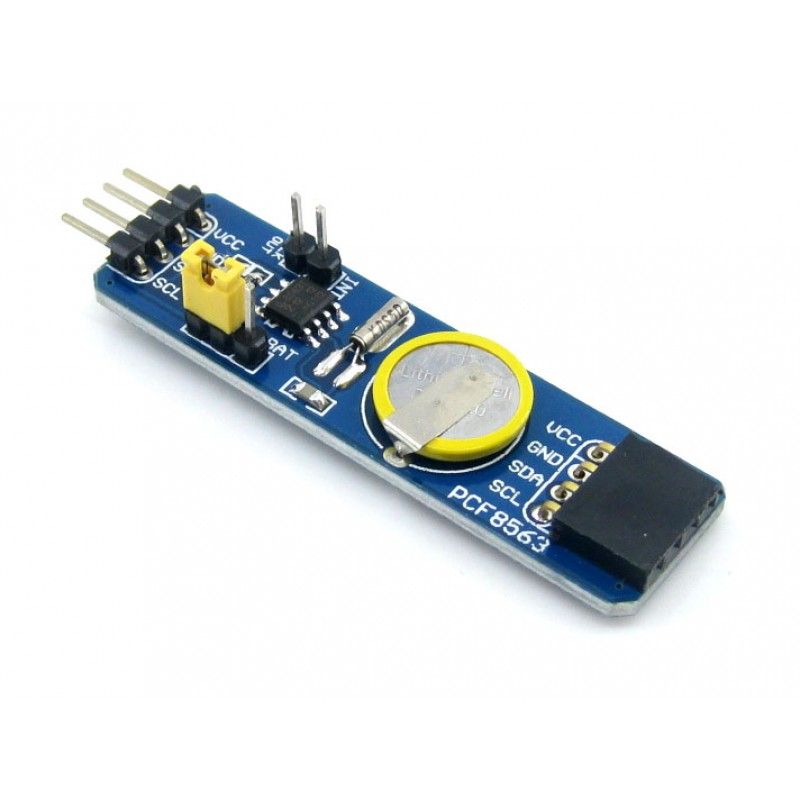

PCF8563 RTC Echtzeitmodul
5,94 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Sofort versandfertig
Das PCF8563 RTC Modul besitzt eine Echtzeit und Kalenderfunktion, welche auch weiter über eine 3.3V Batterie betrieben kann, auch wenn der Mikrocontroller aus ist.
Das PCF8563 RTC Modul kann über einen I2C-Pinheader oder I2C-Connector angeschlossen werden, wodurch es sich problemlos an verschiedenste Mikrocontroller anschließen lässt. Außerdem verfügt es über I2C Cascading, wodurch mehrere I2C Module an den selben Bus angeschlossen und seperat angesteuert werden können.
Weitere Informationen wie Datenblätter, Pinouts, Anleitungen und Beispiele finden Sie auf der Herstellerwebseite von Waveshare.
Details
- Provides year, month, day, weekday, hours, minutes and seconds based on
- 32.768 kHz quartz crystal
- Century flag
- Clock operating voltage: 1.8 V to 5.5 V
- Low backup current; typical 0.25 µA at VDD = 3.0 V and Tamb = 25 °C
- 400 kHz two-wire I2C-bus interface (at VDD = 1.8 V to 5.5 V)
- Programmable clock output for peripheral devices (32.768 kHz, 1024 Hz, 32 Hz and
- 1 Hz)
- Alarm and timer functions
- Integrated oscillator capacitor
- Internal power-on reset
- I2C-bus slave address: read A3h and write A2h
- Open-drain interrupt pin
- ElectroStatic Discharge (ESD) protection exceeds 2000 V Human Body Model (HBM)
- per JESD22-A114, 200 V Machine Model (MM) per JESD22-A115 and 2000 V
- Charged Device Model (CDM) per JESD22-C101
- Latch-up testing is done to JEDEC standard JESD78 which exceeds 100 mA
Lieferumfang
- 1x anschlussfertiges PCF8563 Modul (Lieferung ohne 3.3V Batterie!)
