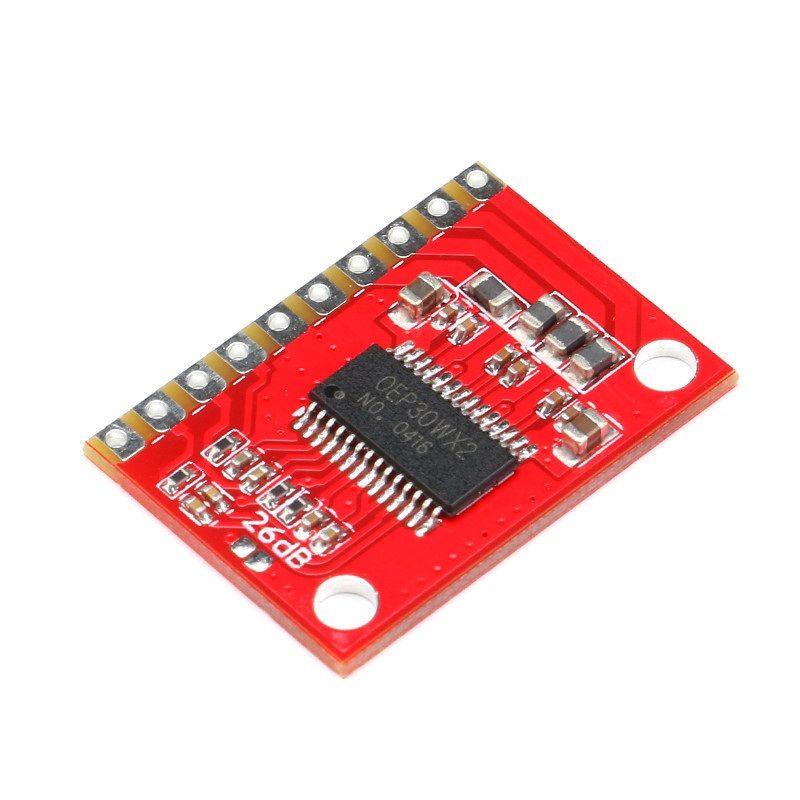

OEP30W*2 Modul digitaler Stereo-Verstärker

Diese kompakte 30W Audioverstärkerplatine mit zwei Kanälen eignet sich ideal als digitale Endstufe für verschiedenste DIY-Elektronik Projekte. Sie können dieses Modul verwenden, um ein Audiosignal zu verstärken und über Lautsprecher wiederzugeben

Hinweise:

• Bei Verwendung von 4 Ohm Lautsprechern, sollte die Versorgungsspannung nicht größer als 13V sein, da der Chip sonst zu heiß werden kann. Bei einer Temperatur von +60°C hört das Modul auf zu funktionieren. Bei Verwendung von 8 Ohm Lautsprechern benötigt das Modul keine Kühlung.
• im Betrieb sollte das Modul nicht angefasst werden, da es zu Störsignalen kommt und der Chip Schaden nehmen kann.
• Die Anschlussleitungen der Lautsprecher sollten nicht länger als 3 Meter sein. Längere Leitungen erhöhen die Induktivität, wodurch die Spannungsversorgung vom Chip abbrechen kann. Um dies zu verhindern, können Sie in Ihrer Schaltung eine IN5819 Diode integrieren um den OEP30W Chip zu schützen.
• Die Stromversorgung sollte möglichst stabil sein. Bei Störsignalen eines Schaltnetzteils können Sie Spannung mit einem Kondensator glätten.

Pinbelegung OEP30W*2 Modul

• CS-Pin high/floating = an / low = aus
• INR - Audioeingang rechts (positiv)
• AGND - gemeinsamer Masseanschluss der Audioeingänge
• INL - Audioeingang links (positiv)
• GND - Masse
• VCC - Stromversorgung (positiv)
• SPL+ Audioausgang Links (positiv)
• SPL- Audioausgang links (negativ)
• SPR+ Audioausgang rechts (positiv)
• SPR- Audioausgang rechts (negativ)
