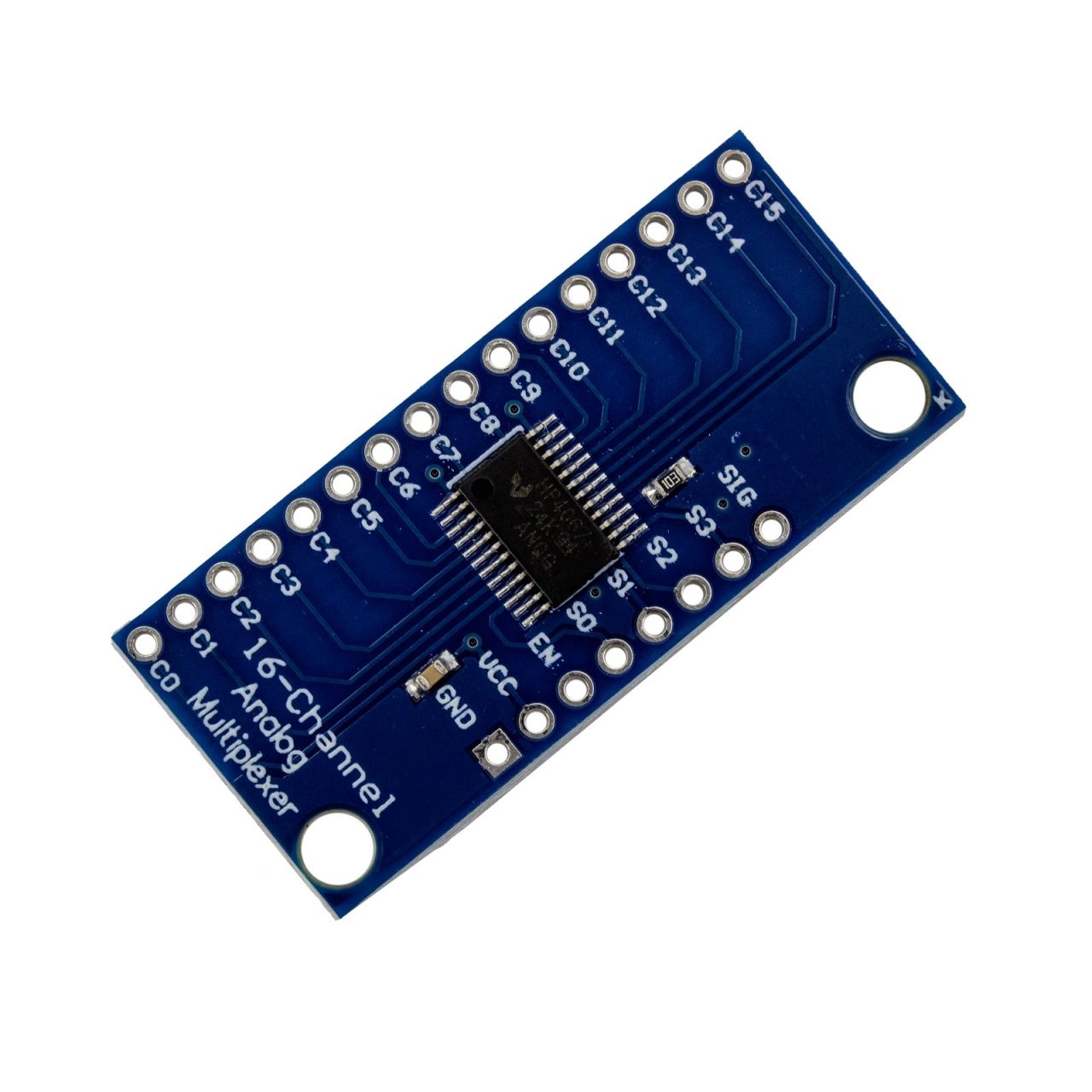

Multiplexer 16 Kanal CD74HC4067 Modul
1,05 € inkl. MwSt. zzgl. 3,99 € Versandkosten Mengenrabatt anzeigen
Artikel derzeit nicht lieferbar
Das CD74HC4067 Multiplexer-Modul ist eine ideale Lösung zur Steuerung mehrerer analoger oder digitaler Signale mit Arduino, ESP32, Raspberry Pi und anderen Mikrocontrollern. Es funktioniert wie ein elektronischer Drehschalter, der einen gemeinsamen Signalpin mit einem von 16 möglichen Kanälen verbindet. Somit können mit nur 5 Pins vom Microcontroller 16 Signal-Leitungen gesteuert werden.
Dieses Modul ist kompatibel mit 3,3V und 5V Logikpegeln, was eine nahtlose Integration in verschiedene Mikrocontroller-Projekte ermöglicht. Es kann sowohl analoge als auch digitale Signale verarbeiten, solange die Eingangsspannung nicht größer als die Betriebsspannung (VCC) ist.
Details
- Multiplexer-Typ: 16-Kanal Analog/Digital Multiplexer/Demultiplexer
- Betriebsspannung (VCC): 2 V – 6 V
- Steuereingänge: 4 Adressleitungen (S0 – S3)
- Kanäle: 16 unabhängige Ein-/Ausgänge (CHAN00 – CHAN15)
- Gemeinsamer Anschluss: 1 Ein-/Ausgang (COM/SIG)
- Steuerung: 1 Enable-Pin zur Aktivierung/Deaktivierung
- Betriebstemperatur: -55 °C bis +125 °C
- Signalrichtung: Bidirektional für analoge und digitale Signale
- Unterstützte Signale: Analog, Digital, TTL-Level seriell, I2C, SPI
Lieferumfang
- 1x Multiplexer 16 Kanal CD74HC4067 Modul
- 1x Stiftleisten zum Auflöten
