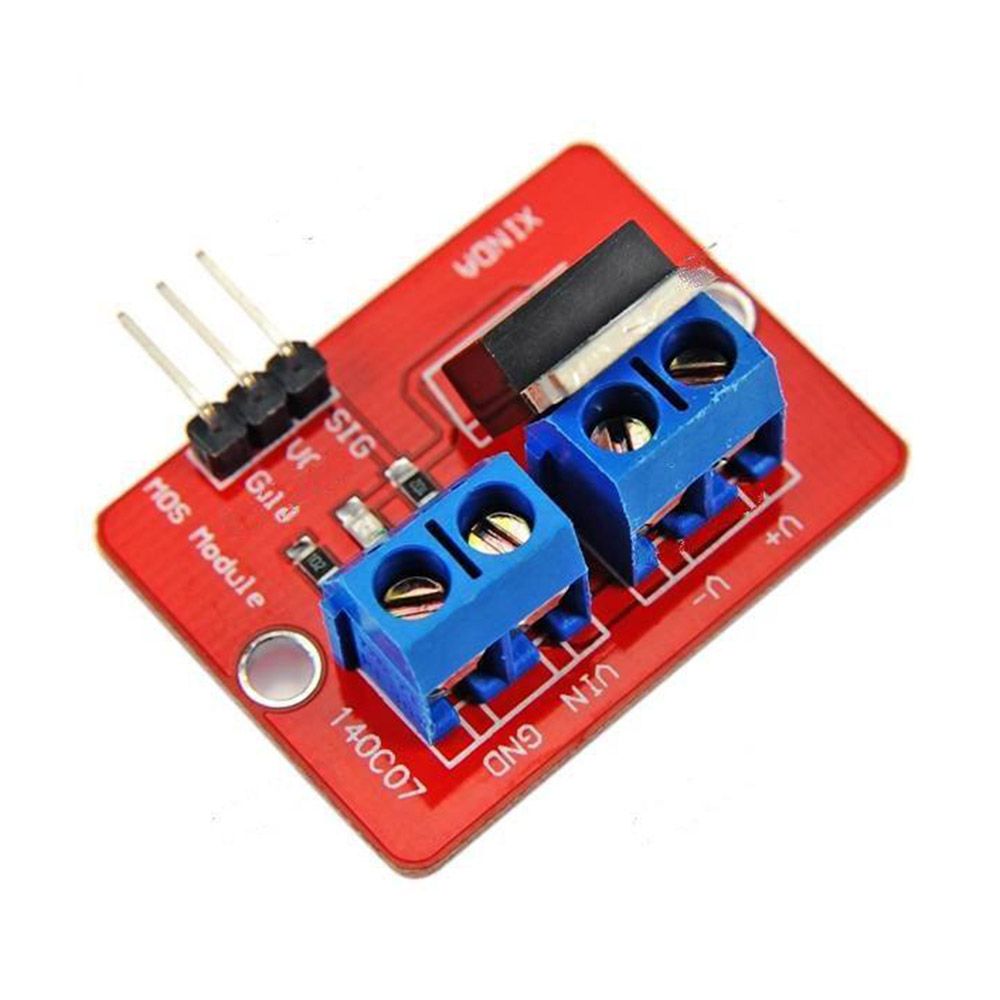

MOSFET IRF520 Treibermodul

Mit diesem IRF520 Treibermodul können Sie größere Lasten mit einem Arduino oder Raspberry Pi schalten. Der Treiber ist ideal zum Schalten von DC-Lasten bis 24V wie LEDs, Motoren, Pumpen, Lüfter, Magnetventile etc. Sie können das Modul mit PWM ansteuern, um eine LED stufenlos zu dimmen oder die Geschwindigkeit eines Gleichstrommotors zu ändern. An der roten LED auf der Platine können Sie den Schaltzustand einfach erkennen.

Hinweis: Um das Modul mit einem Raspberry Pi zu verwenden, ist entweder ein Logic-Level MOSFET oder ein Pegelwandler erforderlich, da die 3,3V GPIO-Spannung des Raspberry Pi nicht ausreicht, um den IRF520 MOSFET vollständig zu schalten.

Pinbelegung:

• VCC: Spannungsversorgung 3,3-5V
• GND: Masse
• SIG: Eingang für PWM-Signal
• Vin: Eingangsspannung 5-24V
• V- / V+: Ausgang für z.B. Motor
