MicRadar R24BBD1 Schlafsensor Atmungssensor Schlafüberwachung 24G
Der R24BBD1 Sensor zur Schlafüberwachung ist ein hochentwickeltes Radar-Modul, basierend auf Millimeterwellen-Radar, um eine präzise Wahrnehmung der menschlichen Anwesenheit und Atemaktivität zu ermöglichen. Mit kontinuierlicher Aufzeichnung von Existenz, Atemfrequenz und Schlafqualität bietet dieses Modul eine fortschrittliche Lösung für die Schlafüberwachung.
Hauptmerkmale:
-
Millimeterwellen-Radar: Das R24BBD1-Radar-Modul verwendet Millimeterwellen-Radar für genaue und zuverlässige Schlafüberwachung.
-
Eigenständiger Algorithmusprozessor: Durch den eingebauten Algorithmusprozessor erfolgt die direkte Ausgabe der Ergebnisse, ohne auf Cloud-Berechnungen angewiesen zu sein.
-
Serielles Protokoll für SCM-Ausgabe: Die Ergebnisse der Radarerkennung werden über das SCM-Serienprotokoll ausgegeben, was eine einfache Integration ermöglicht.
-
Anpassbare Detektionsreichweite: Die Radar-Detektionsreichweite kann durch Anpassung des Winkels und der Entfernung flexibel eingestellt werden.
Vorteile:
-
Präzise Bewegungserkennung: Der Sensor erkennt zuverlässig externe Bewegungen und ermöglicht eine genaue Lokalisierung.
-
Durchdringung von Materialien: Das Radar durchdringt niedrigdichte Materialien wie dünnwandige Holzplanken, wobei jedoch darauf geachtet werden sollte, dass große Detektionsbereiche zu falschen Positiven führen können.
-
Unabhängigkeit von Kommunikationsmodulen: Das Design des Radar-Moduls enthält keine integrierten Kommunikationsmodule wie WiFi oder 4G, was Flexibilität und Anpassungsfähigkeit bietet.
Anwendung:
Der R24BBD1 Sensor wird an einem festen Ort installiert und ermöglicht die genaue Detektion externer Bewegungsobjekte. Ideal für die Überwachung von Schlafqualität und Atemaktivität.
Hinweis: Aufgrund unterschiedlicher elektromagnetischer Störungen in verschiedenen Umgebungen wird in einigen Fällen eine elektromagnetisch ruhige Umgebung am unteren Rand des Radars benötigt.
Produktparameter:
-
Detektionsreichweite: Je nach Kalibrierung beträgt die maximale genaue Detektionsreichweite normalerweise innerhalb des 40-Grad-Kegelwinkels im Designbereich der Radarantenne.
-
Detektionsgenauigkeit: Die Genauigkeit der Detektion ist eng mit der Entfernung zum Detektionsziel verbunden.
Mit dem R24BBD1 Sensor erhalten Sie eine zuverlässige Lösung für die Überwachung von Schlafqualität und Bewegungsdetektion.
Details
- Betriebsspannung: DC 4,5 - 5 V
- Stationäre Menschenerkennung
- Erfassung von Vitalzeichen
- 24 GHz Millimeterwellen-Radar-Sensor
- Basierend auf Millimeterwellen-Radartechnologie, Funktion der Personenerkennung im Radar-Scan-Bereich
- Synchronisierte Wahrnehmung von sich bewegenden Personen und stationären/schlafenden Personen
- Maximale Detektionsentfernung für die Überwachung der Schlafqualität von Menschen: ≤ 1,5 m
- Maximale Detektionsentfernung für die Ausgabe der Atemfrequenz von Menschen: ≤ 1,5 m
- Antennenstrahlbreite: R24BBD1: horizontal 40° / vertikal 40° Fächerstrahl
Lieferumfang

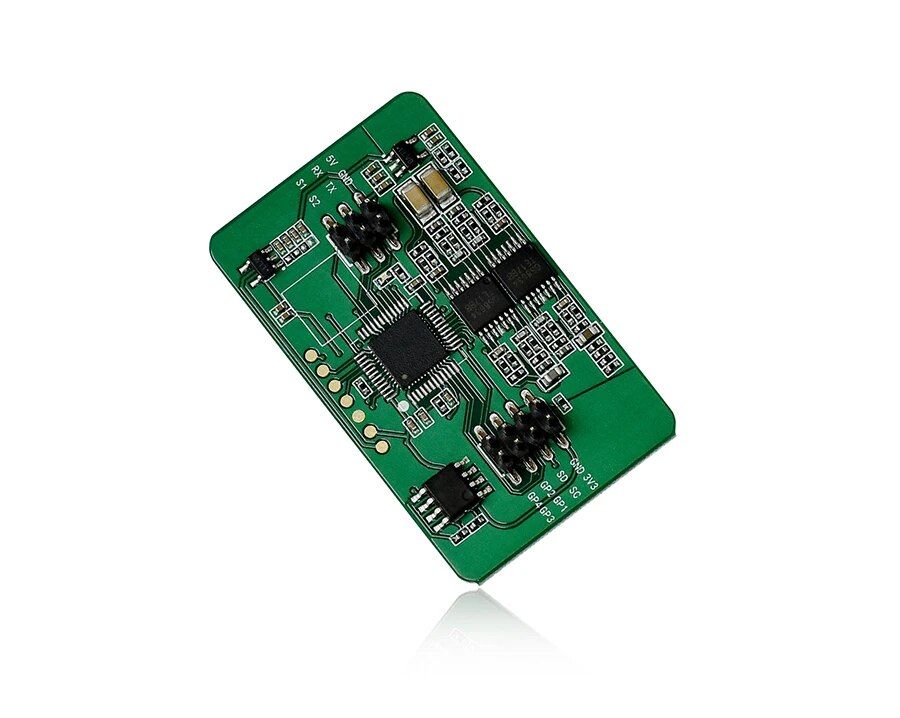

- 1x Sensor wie abgebildet.
