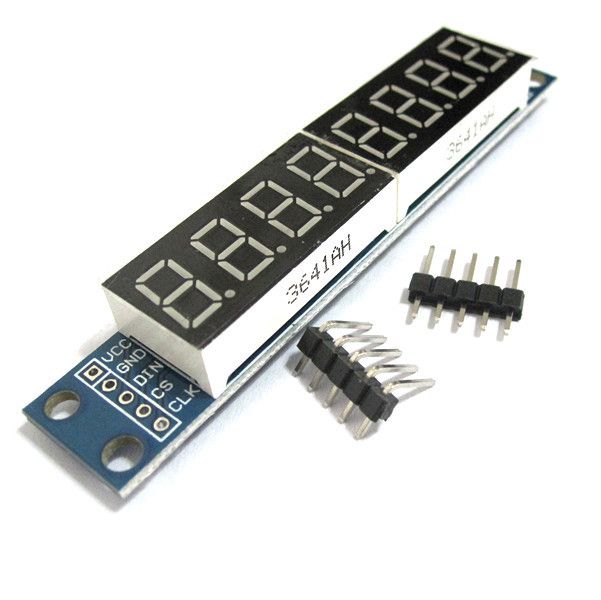

MAX7219 Led Modul 8Bit 7-Segmentanzeige

Dieses 7-Segment LED-Modul mit 8-Bit setzt auf den weit verbreiteten MAX7219 Treiber zum Ansteuern der einzelnen Segmente. Das Modul lässt sich ohne Probleme an einen Microcontroller Ihrer Wahl anschließen und erlaubt es Ihnen mit nur drei I/O-Pins eine achtstellige 7-Segmentanzeige zu steuern!

Pinbelegung:

• VCC→5V
• GND→GND
• DIN →P00
• CS   →P01
• CLK→P02

Hinweise:

• Bei Verpolung von VCC und GND kann das Modul zerstört werden!
• 51 MCU P0 Ports benötigen einen Pull-up-Widerstand
