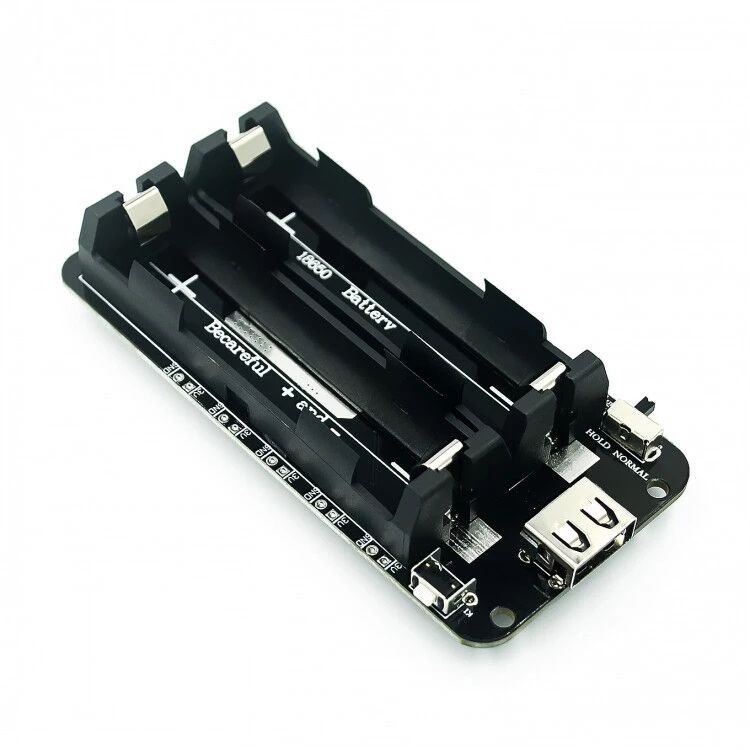

Lithium-Batterie Shield für 2x 18650

Mit diesem Lithium-Batterie Shield können Sie ihre tragbaren Projekte mit Strom versorgen! Das Shield besitzt 3V/1A und 5V/2,2A Ausgänge und nimmt zwei 18650 Batterien auf (nicht im Lieferumfang enthalten).

Zum Aufladen von 18650 Lithium Akkus besitzt das Modul einen Micro-USB Eingang mit einem Ladestrom von 600-800mA.

Bedienung

Legen Sie die Akkus ein und Drücken Sie die Taste einmal, um das Modul einzuschalten. Prüfen Sie den Ladestand der Akus mit den LEDs auf der Unterseite.

• Taste einmal drücken - EIN (sofort)
• Taste zweimal drücken - AUS (nach 2-3sek)
• Schalter in Richting 18650: Power immer an
• Schalter andere Richtung. Power geht nach einigen Sekunden aus

Achtung: Die Batterien/Akkus dürfen nicht verpolt werden! Das Modul besitzt eindeutige Markierungen für + und -. Ein falsches einlegen der Batterien/Akkus kann das Modul zerstören!
