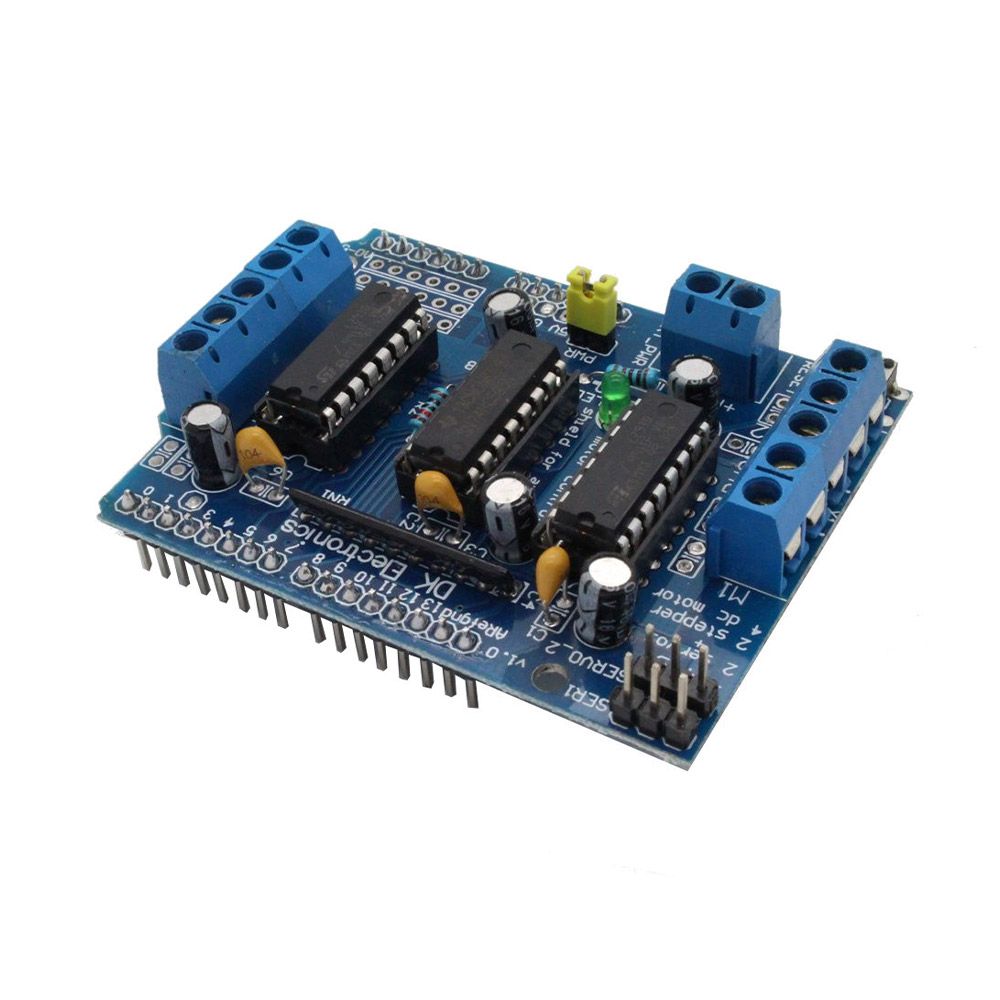

L293D Motortreiber Shield für Arduino
Arduino kompatibles Motorschield mit 4-Kanal L293D Schrittmotortreiber
Dieses Shield wird einfach auf ein Arduinoboard aufgesteckt und erlaubt es bis zu 4 DC Motoren, 2 Schrittmotoren oder 2 Servomotoren anzusteuern. Als H-Brücke dient der leistungsfähige und zuverlässige L293D Chip der die Last verteilt. Dadurch können Sie problemlos DC-Motoren und Netzteile bis 36V verwenden.
Das bewährte Design erlaubt das einfache Anschließen und Steuern von Motoren durch einen Arduino und eignet sich vor allem für schnelles Protoyping. Auch für Einsteiger ist dieses Shield bestens geeignet, so existieren zahlreiche Bibliotheken, Anleitungen und Beispiel-Sketches die das steuern der Richtung oder Geschwindigkeit von Motoren zum Kinderspiel machen. Für besonders empfehlenswert halten wir die Adafruit Motor Shield Library (AFM), die Sie standardmäßig in der Arduino IDE herunterladen können.
Details
- Beschriftete Anschlüsse zum einfachen Verbinden
- Kompatibel zu Arduino Mega, Diecimila, Duemilanove und Uno R3
- 2 Anschlüsse für 5V Servomotoren mit Anbindung an den Arduino Timer zur ruckelfreien Steuerung
- Zum Steuern von 4 DC-Motoren, 2 Schrittmotoren oder 2 Servomotoren.
- Bis zu 4 bidirektionale DC-Motoren mit individueller 8-Bit Steuerung
- Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit single coil, double coil oder interleaved stepping
- 4 H-Brücken: 0.6A (1.2A Spitzen) mit Thermalschutz für Motoren von 4.5V bis 36V DC
- Pull-Down Widerstände um die Motoren beim Anschalten anzuhalten
- 2 Anschlüsse für externe Stromversorgung, getrennt für Logik- und Motor-Versorgung
- Status-LED zur Betriebsanzeige
- Reset button
- Abmessungen:70*55mm
Lieferumfang
- 1 x fertig aufgebaute Schrittmotorkarte
