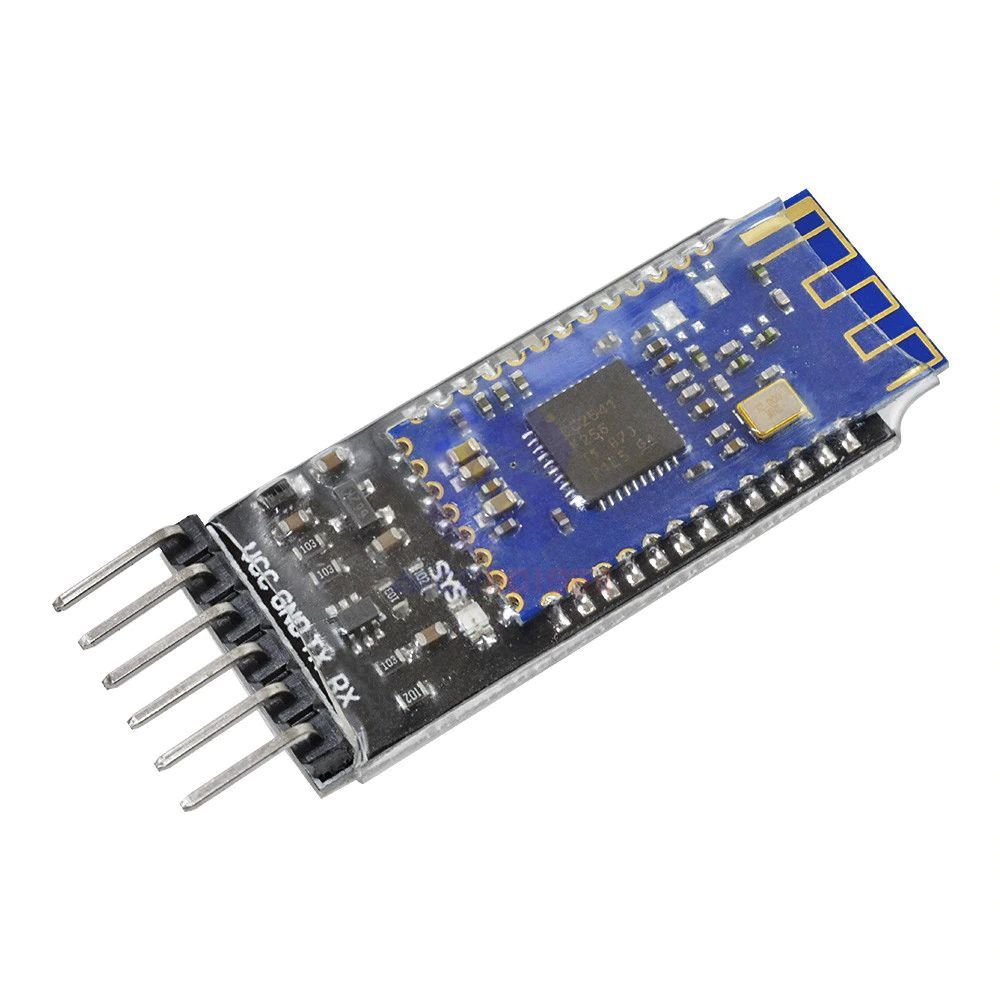

HM-10 BLE Bluetooth 4.0 Modul für iOS und Android CC2541
Das HM-10 BLE Bluetooth 4.0 Modul eignet sich ideal für DIY-Elektronik, IoT und Robotik-Projekte mit einem Arduino, Raspberry Pi oder anderen Microcontrollern. Das HM-10 Modul ermöglicht es Ihnen einen Microcontroller mit vielen verschiedenen Geräten über Bluetooth zu koppeln und serielle Daten in beide Richtungen zu übertragen.
Das HM-10 Bluetooth Modul ist mit einem CC2541 Chip ausgestattet und funktioniert unter iOS und Android. Durch sehr niedrige Stromaufnahme eignet sich das HM-10 Bluetooth Modul besonders für mobile Projekte wie z. B. ferngesteuerte Roboter wie dem beliebten OTTO DIY Open Source Projekt.
Das Modul ist sehr leicht zu bedienen und lässt sich über AT-Befehle programmieren. Eine vollstände Liste aller AT-Befehle erhalten Sie mit dem AT-Befehl AT+HELP.
Pinbelegung am Arduino:
- GND - GND (Masse)
- VCC - 3.3V / 5V
- TX - Pin 0 (RX)
- RX - Pin 1 (TX)
Details
- IC: CC2541
- Betriebsspannung: 3,6V-6V
- Logikpegel: 3.3V
- Abmessungen: 43x15mm
- Gewicht: 4g
- Eingebaute PCB-Antenne
- Ultra-Low Standby-Stromverbrauch: 90uA - 400uA
- Stromverbrauch: Senden 15mA, Empfangen 8,5mA
- Schnittstelle: Seriell RX,TX und Bluetooth 4.0 BLE
- Konfiguration über AT-Befehle (Name, Pin, Baud-Rate, Master/Slave-Modus ect.)
Lieferumfang
- 1x HM-10 Bluetooth Modul wie abgebildet
