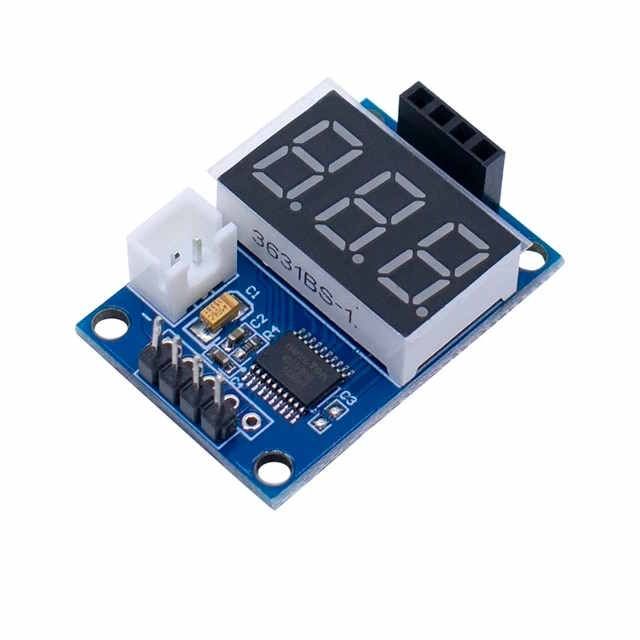

HC-SR04 Distanztester Steuerplatine

Die HC-SR04 Distanztester Steuerplatine mit dem leistungsstarken STM8S103 Mikroprozessor ist die ideale Ergänzung für den HC-SR04 Ultraschallsensor. Mit ihrem digitalen Display und der Fähigkeit, Daten über die serielle Schnittstelle auszugeben, bietet diese Steuerplatine präzise und benutzerfreundliche Distanzmessungen im Bereich von 3 cm bis 400 cm.

Merkmale

• Hochleistungs-Mikroprozessor: Die Steuerplatine ist mit einem STM8S103 Mikroprozessor ausgestattet, der für seine Zuverlässigkeit und Leistungsfähigkeit bekannt ist.
• Digitalanzeige: Das integrierte digitale Display ermöglicht eine einfache und sofortige Anzeige der gemessenen Entfernung.
• Serielle Datenausgabe: Die gemessenen Daten können bequem über die serielle Schnittstelle ausgegeben werden, was eine nahtlose Integration in verschiedene Anwendungen ermöglicht.
• Effektive Messung: Mit einer effektiven Messdistanz von 3 cm bis 400 cm bietet die Steuerplatine Flexibilität für unterschiedlichste Anwendungen.
• Anzeige in Zentimetern: Die Anzeige erfolgt in Zentimetern, was die Interpretation der Messergebnisse erleichtert.
• Geringe Fehlerquote: Die größte Fehlerquote beträgt nur über 1%, was für präzise Messungen steht.
• Arbeitsspannung: Die Steuerplatine arbeitet mit einer Spannung von 5V, was eine einfache Integration in gängige Systeme ermöglicht.

Interface Beschreibung

• VCC, GND: 5V Stromversorgungsschnittstelle für eine einfache Integration und Verbindung.
• 2,54 mm-Anschluss: 5V-Netzteilanschluss für zusätzliche Flexibilität bei der Stromversorgung.
• TX und RX: Serielle Schnittstellenpins für die Kommunikation mit anderen Geräten.
• NRST, SWIN: Reservierte STM8-Programmieranschlüsse für erweiterte Anpassungsmöglichkeiten.

Anwendungshinweise

• Einfache Anzeige: Die Distanzmessung kann sowohl über das digitale Display als auch über die serielle Schnittstelle gleichzeitig angezeigt werden.
• Digitales Display: Direktes Anschließen an das Ultraschallmodul und die Stromversorgung mit 5V für eine unkomplizierte Nutzung.
• Serielle Schnittstelle: Zur Nutzung der seriellen Schnittstelle wird das Modul mit dem USB-zu-TTL-Modul verbunden. Die Kommunikation erfolgt bei einer Baudrate von 9600, und die Ausgabe erfolgt im Format "D: XXX r n", wobei XXX die gemessene Entfernung in Zentimetern ist.
